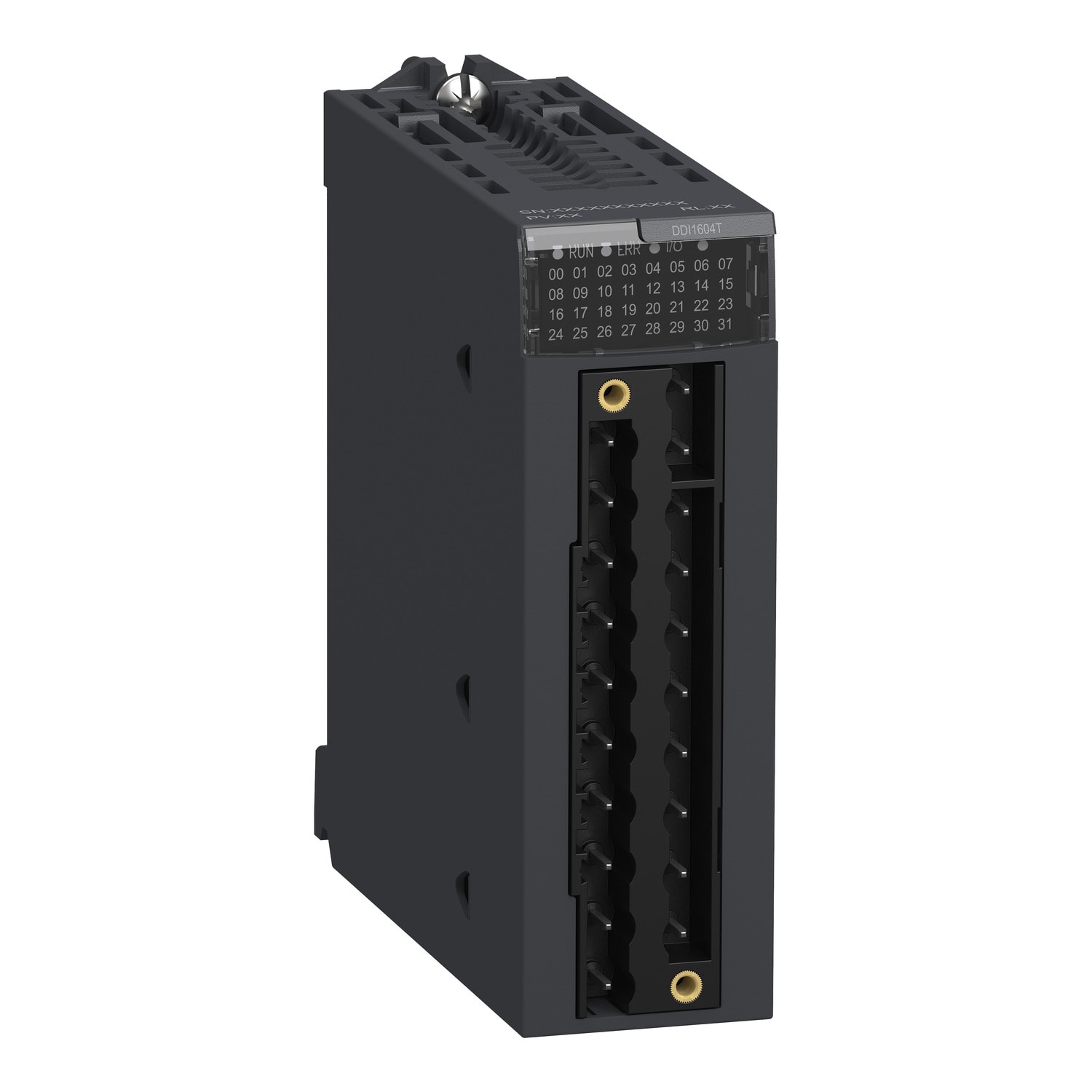

SCHNEIDER ELECTRIC - Modulo ingressi discreti M340 - 16 ingressi - 125 Vcc

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione DC - 3.3 V
Numero di ingressi digitali - 16
Numero di uscite digitali - 0
Tipo di tensione (tensione di alimentazione) - DC
Ingressi digitali configurabili - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3595864082196

Codice Sacchi

TEBMXDDI1604T

Cod. produttore

BMXDDI1604T

Codice Metel

SNRBMXDDI1604T

Tensione di alimentazione DC:

3.3 V

Numero di ingressi digitali:

Numero di uscite digitali:

Tipo di tensione (tensione di alimentazione):

Ingressi digitali configurabili:

Tipo di uscita digitale:

Senza

Tipo di tensione d'ingresso:

Esecuzione del collegamento elettrico:

Raccordo a innesto

Adatto per funzioni di sicurezza:

Livello di performance secondo EN ISO 13849-1:

Senza

Uscite digitali configurabili:

Corrente d'entrata per segnale 1:

2.4 mA

Tensione ammessa nell'ingresso:

125 V

Tensione ammessa nell'uscita:

125 V

Tipo di tensione d'uscita:

Protezione da corto circuito, uscite presenti:

Capacità di ridondanza:

Tempo di ritardo al cambio di segnale:

5÷9 ms

SIL secondo IEC 61508:

Senza

Risorsa corrispondente (Ex ia):

Risorsa corrispondente (Ex ib):

Categoria di protezione antideflagrante per gas:

Senza

Categoria di protezione antideflagrante per polvere:

Senza

Larghezza:

33 mm

Altezza:

100 mm

Profondità:

150 mm

Il prodotto fa parte della gamma Modicon X80, una piattaforma comune di moduli per i controller di automazione programmabili (PAC) Modicon M580 e M340. Il modulo di ingresso discreto ha 16 ingressi con logica (positiva) del dissipatore . È un modulo di ingresso con una tensione di ingresso di 125V DC, un assorbimento di corrente di 76 mA a 3,3V DC e una dissipazione di potenza di 8,5 W. Presenta isolamento tra i canali. Il prodotto è robusto, di alta qualità e si basa sulle ultime tecnologie più innovative. È dotato di un fusibile esterno per gruppo di canali 0.5A e di protezione contro la polarità inversa ad azione rapida. Il prodotto è classificato IP20. Peso: 0,115 kg. È adatto ad applicazioni di processo medio-grandi e ad ampi intervalli di temperatura. Il prodotto è certificato EAC, RCM, UL, CSA, Merchant Navy, CE. È conforme alle norme IEC 61131-2, CSA C22.2 No 142, CSA C22.2 No 213 e UL 508. Il modulo di ingresso è compatibile con i sensori di prossimità a 2 fili/3 fili conformi a IEC 60947-5-2. Modicon X80 consiste in una piattaforma di moduli compatibili che riduce i costi di manutenzione e formazione grazie alle parti di ricambio comuni, e permette una formazione unica per diversi controller di automazione programmabili (PAC).

Dichiarazione EPD (Environmental Prod Declaration)

Scarica documento

Scarica documento

Scarica documento

Scarica documento

Scarica documento

Manuale d'installazione

Scarica documento
