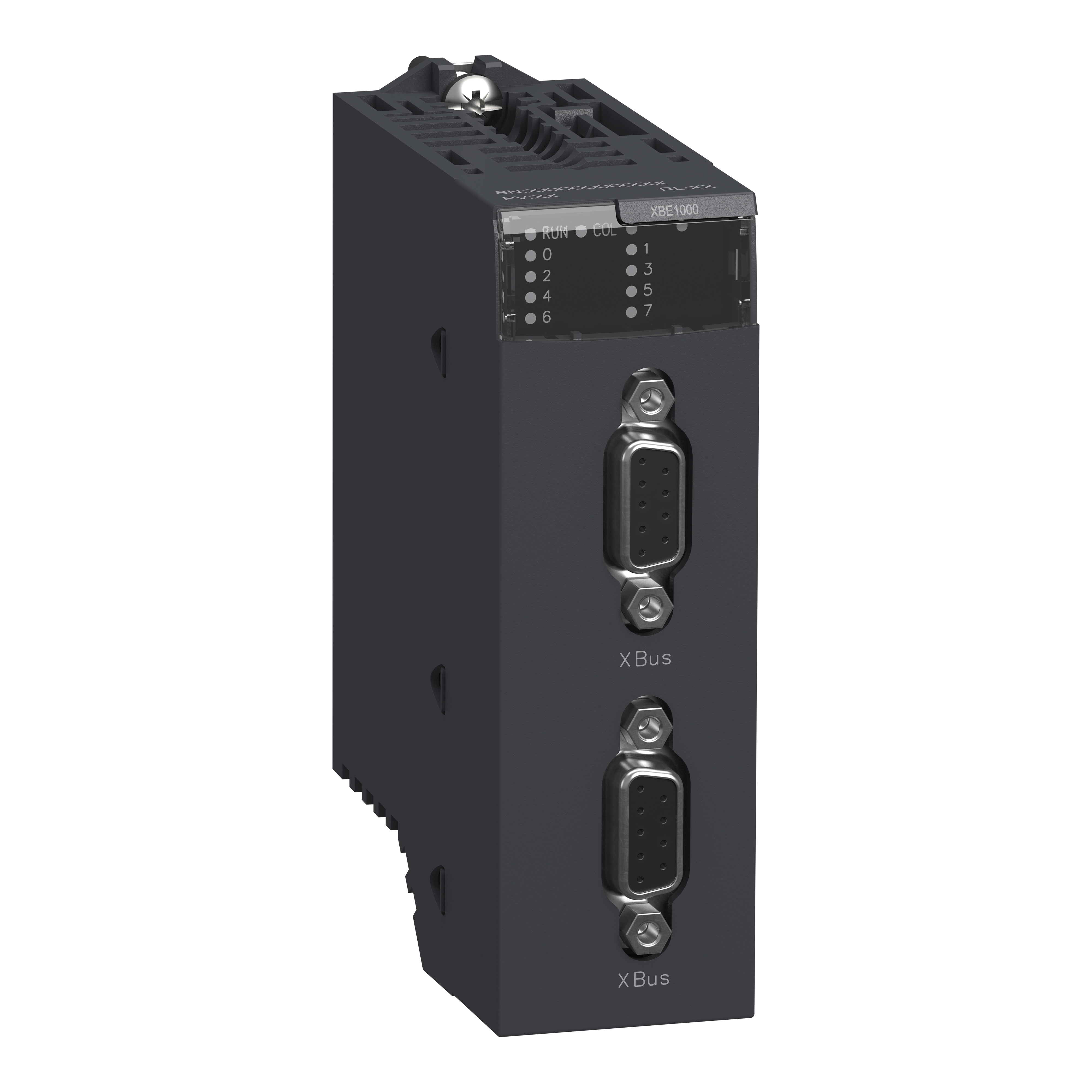

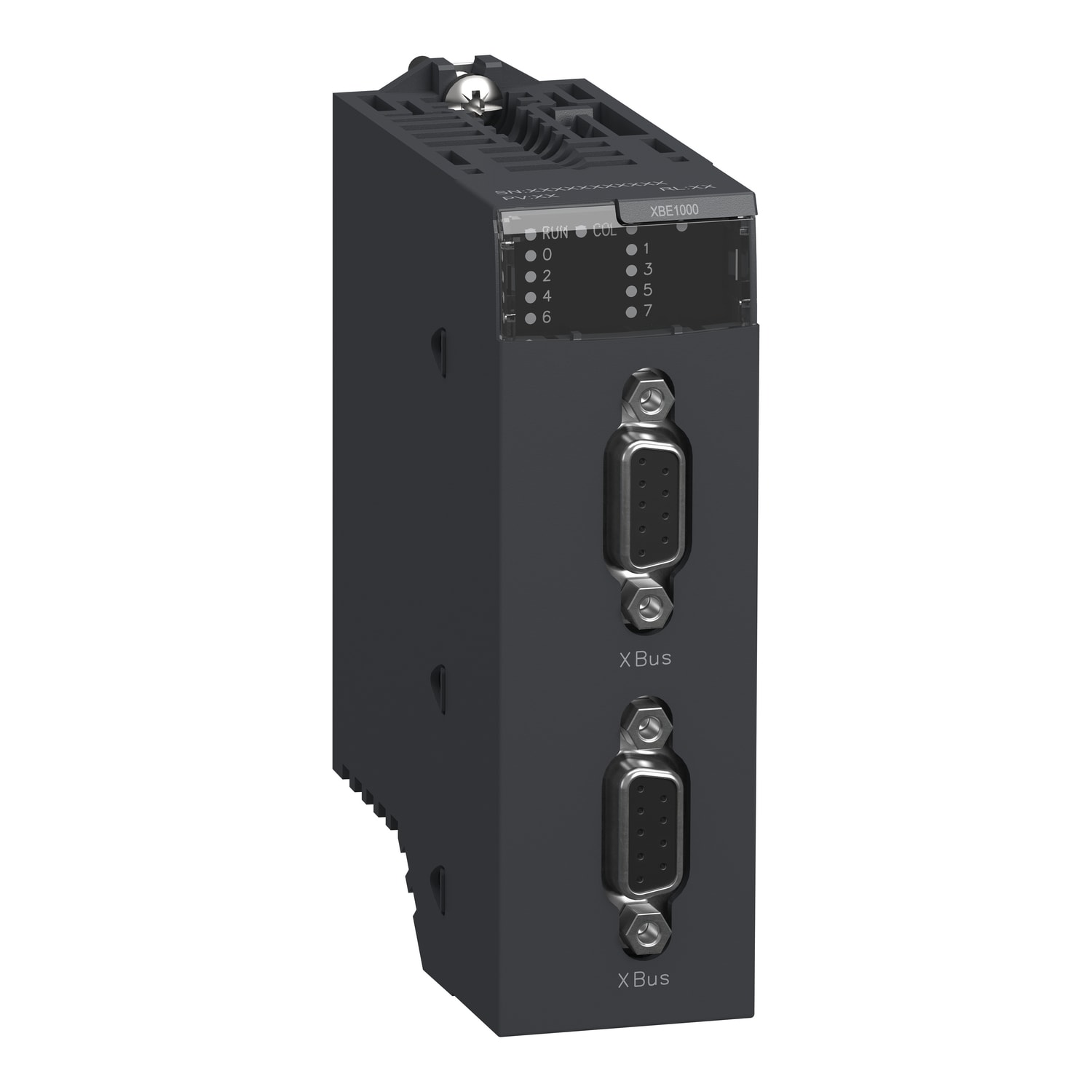

SCHNEIDER ELECTRIC - Modulo estensione per configurazione multi-rack Modicon M340

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

con alimentazione elettrica integrata - Sì
tensione d’entrata per DC - 3.3÷24 V
tipo di tensione d’ingresso - AC/DC
max. corrente d’entrata per DC - 160 A
capacità di ridondanza - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

Modicon X80 modules

Vedi tutti i prodotti di questa serie

EAN

3595863992175

Codice Sacchi

TEBMXXBE1000

Cod. produttore

BMXXBE1000

Codice Metel

SNRBMXXBE1000

con alimentazione elettrica integrata:

Sì

tensione d’entrata per DC:

3.3÷24 V

tipo di tensione d’ingresso:

AC/DC

max. corrente d’entrata per DC:

160 A

capacità di ridondanza:

numero di slot:

montaggio su guida portante possibile:

montaggio a parete/diretto possibile:

montaggio frontale possibile:

montaggio su rack possibile:

Sì

adatto per funzioni di sicurezza:

SIL secondo IEC 61508:

senza

livello di performance secondo EN ISO 13849-1:

senza

risorsa corrispondente (Ex ia):

risorsa corrispondente (Ex ib):

categoria di protezione antideflagrante per gas:

senza

categoria di protezione antideflagrante per polvere:

senza

Larghezza:

32 mm

Altezza:

103.7 mm

profondità:

90 mm

Il prodotto fa parte della gamma di controllori di automazione programmabili (PAC) Modicon M340. Il modulo di estensione del backplane è un accessorio di estensione dei controller di automazione programmabili (PAC) Modicon M580 e M340. È un rack backplane Ethernet con una corrente di 160 mA a 24V DC e 22 mA a 3,3V DC. Il prodotto è robusto, di alta qualità e si basa sulle ultime tecnologie più innovative. Per il collegamento elettrico impiega 2 connettori femmina SUB-D a 9 vie. Il prodotto è classificato IP20. È adatto ad applicazioni di processo medio-grandi, per l'espansione e la configurazione di multirack. È conforme alle normative EN 61131-2, EN 61000-6-4, EN 61000-6-2 ed EN 61010-2-201. Il modulo di estensione del backplane è compatibile con i backplane Modicon M340 BMXXBP0600, BMXXBP0400, BMXXBP0800 e BMXXBP1200. Modicon X80 consiste in una piattaforma di moduli compatibili che riduce i costi di manutenzione e formazione grazie alle parti di ricambio comuni, e permette una formazione unica per diversi controller di automazione programmabili (PAC).
