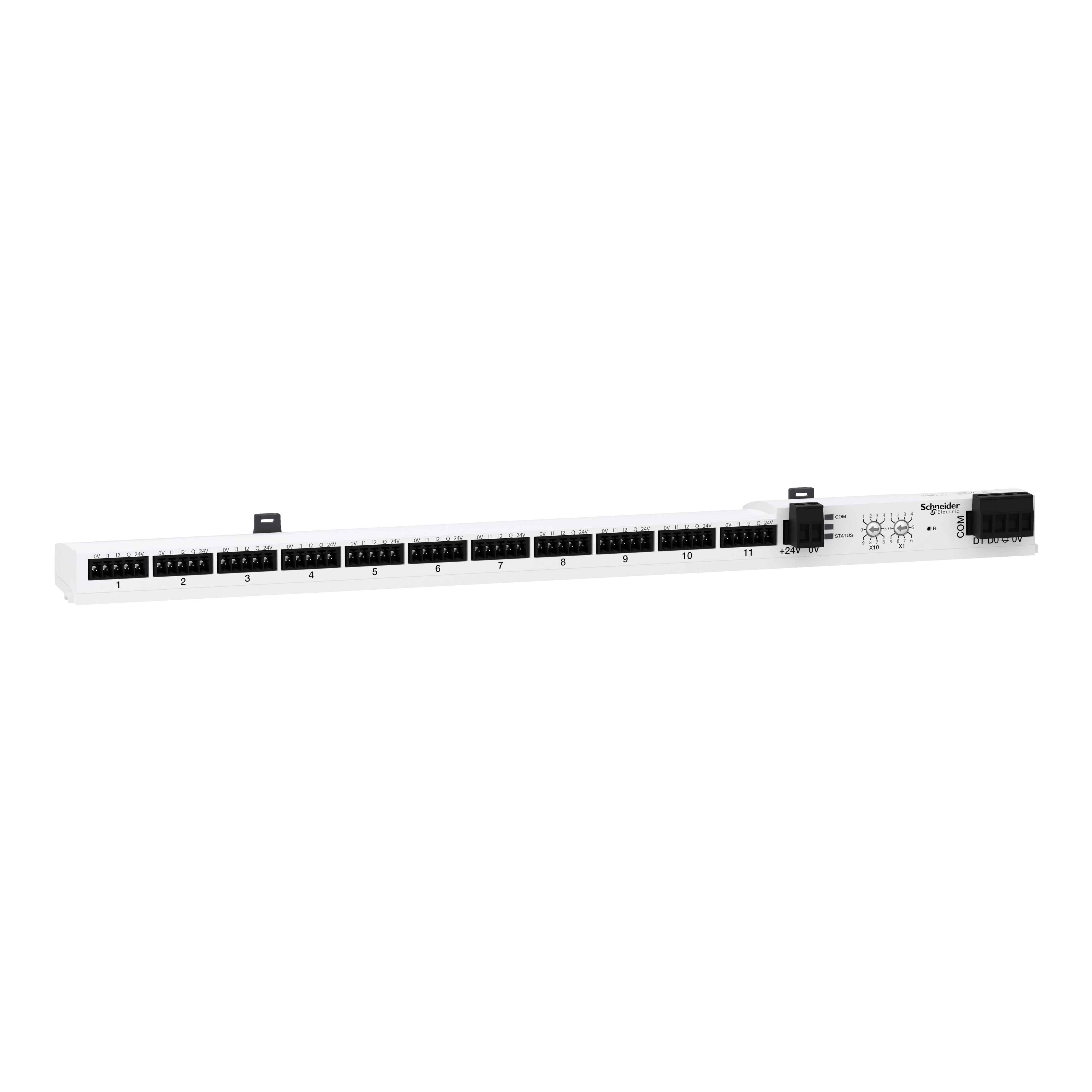

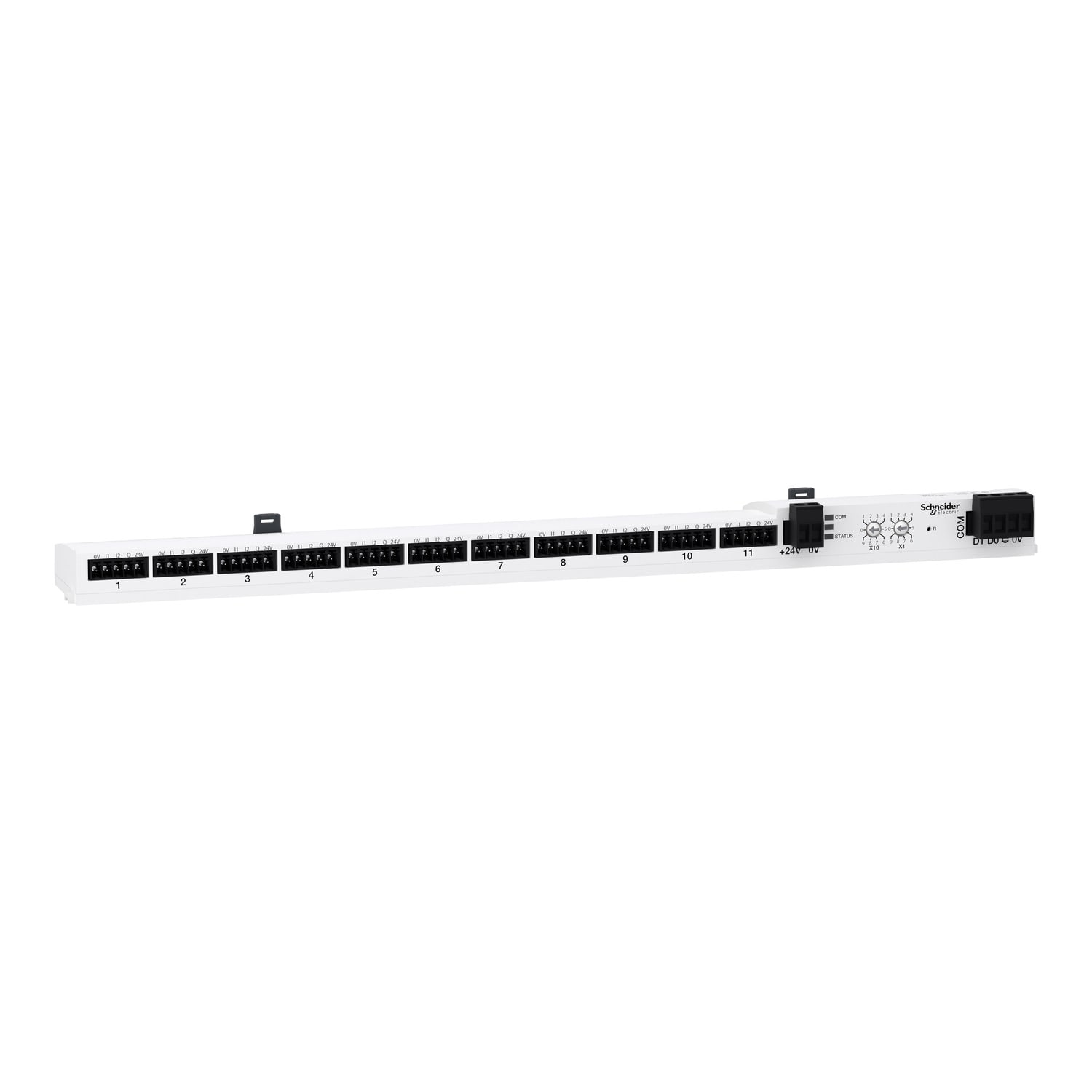

SCHNEIDER ELECTRIC - Modulo di comunicazione, PowerLogic, Smart Link, modulo di comunicazione modbus rs485, 11 canali

Numero di ingressi analogici:

0

Numero di uscite analogiche:

0

Numero di ingressi digitali:

22

Numero di uscite digitali:

11

Ingressi analogici configurabili:

Sì

Uscite analogiche configurabili:

No

Ingressi digitali configurabili:

Sì

Uscite digitali configurabili:

Sì

Tensione di alimentazione DC:

24 V

Tensione ammessa nell'ingresso:

19.2÷28.8 V

Tipo di tensione (tensione di alimentazione):

DC

Tipo di uscita digitale:

Altro

Corrente d'entrata per segnale 1:

2.5 mA

Corrente d'uscita nell'uscita digitale:

0.1 A

Tipo di tensione d'ingresso:

DC

Tensione d'uscita nell'uscita digitale:

24 V

Protezione da corto circuito, uscite digitali presenti:

Sì

Ingresso analogico, corrente:

No

Tipo di tensione d'uscita:

DC

Ingresso analogico, tensione:

No

Ingresso analogico, resistenza:

No

Ingresso analogico, termometro a resistenza:

No

Ingresso analogico, termocoppia:

No

Segnale d'ingresso analogico configurabile:

No

Numero di interfacce HW Industrial Ethernet:

0

Numero di interfacce HW PROFINET:

0

Numero di interfacce HW seriali RS232:

0

Numero di interfacce HW seriali RS422:

0

Numero di interfacce HW seriali RS485:

1

Numero di interfacce HW seriali TTY:

0

Numero di interfacce HW parallele:

0

Numero di interfacce HW wireless:

0

Numero di interfacce HW USB:

0

Numero di interfacce HW altre:

0

Con interfaccia ottica:

No

Protocollo di supporto per TCP/IP:

No

Protocollo di supporto perPROFIBUS:

No

Protocollo di supporto per CAN:

No

Protocollo di supporto per INTERBUS:

No

Protocollo di supporto per ASI:

No

Protocollo di supporto per KNX:

No

Protocollo di supporto per Modbus:

Sì

Protocollo di supporto per Data-Highway:

No

Protocollo di supporto per DeviceNet:

No

Protocollo di supporto per SUCONET:

No

Supporta il protocollo per LON:

No

Supporta il protocollo per profinet IO:

No

Supporta il protocollo per PROFINET CBA:

No

Supporta il protocollo per SERCOS:

No

Supporta il protocollo per Foundation Fieldbus:

No

Supporta il protocollo per ethernet/IP:

No

Supporta il protocollo per AS-Interface Safety at Work:

No

Supporta il protocollo per DeviceNet Safety:

No

Protocollo INTERBUS per Safety:

No

Supporta il protocollo per PROFIsafe:

No

Supporta il protocollo per SafetyBUS p:

No

Supporta il protocollo per altri sistemi bus:

No

Standard radio bluetooth:

No

Standard radio WLAN 802.11:

No

Standard radio gprs:

No

Standard radio gsm:

No

Standard di comunicazione mobile 3G (UMTS):

No

Link IO master:

No

Componenti del sistema:

Sì

Grado di protezione (IP):

IP20

Esecuzione del collegamento elettrico:

Raccordo a innesto

Collegamento bus di campo tramite accoppiatore separato possibile:

No

Adatto per montaggio su guida portante:

No

Montaggio a parete/diretto possibile:

Sì

Montaggio frontale possibile:

No

Montaggio su rack possibile:

No

SIL secondo IEC 61508:

Senza

Livello di performance secondo EN ISO 13849-1:

Senza

Adatto per funzioni di sicurezza:

No

Risorsa corrispondente (Ex ia):

No

Risorsa corrispondente (Ex ib):

No

Categoria di protezione antideflagrante per gas:

Senza

Categoria di protezione antideflagrante per polvere:

Senza

Larghezza:

359 mm

Altezza:

23 mm

Profondità:

42 mm
