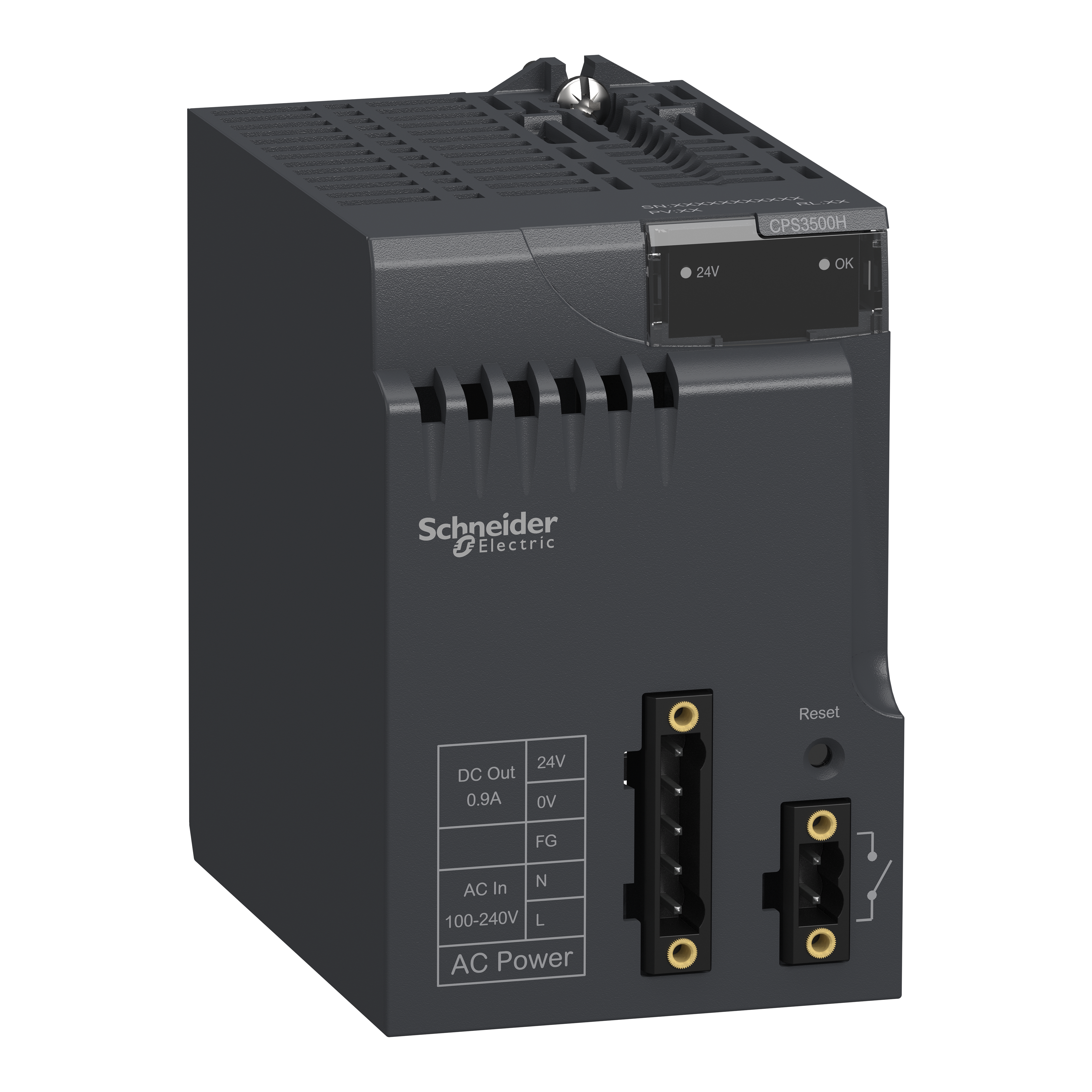

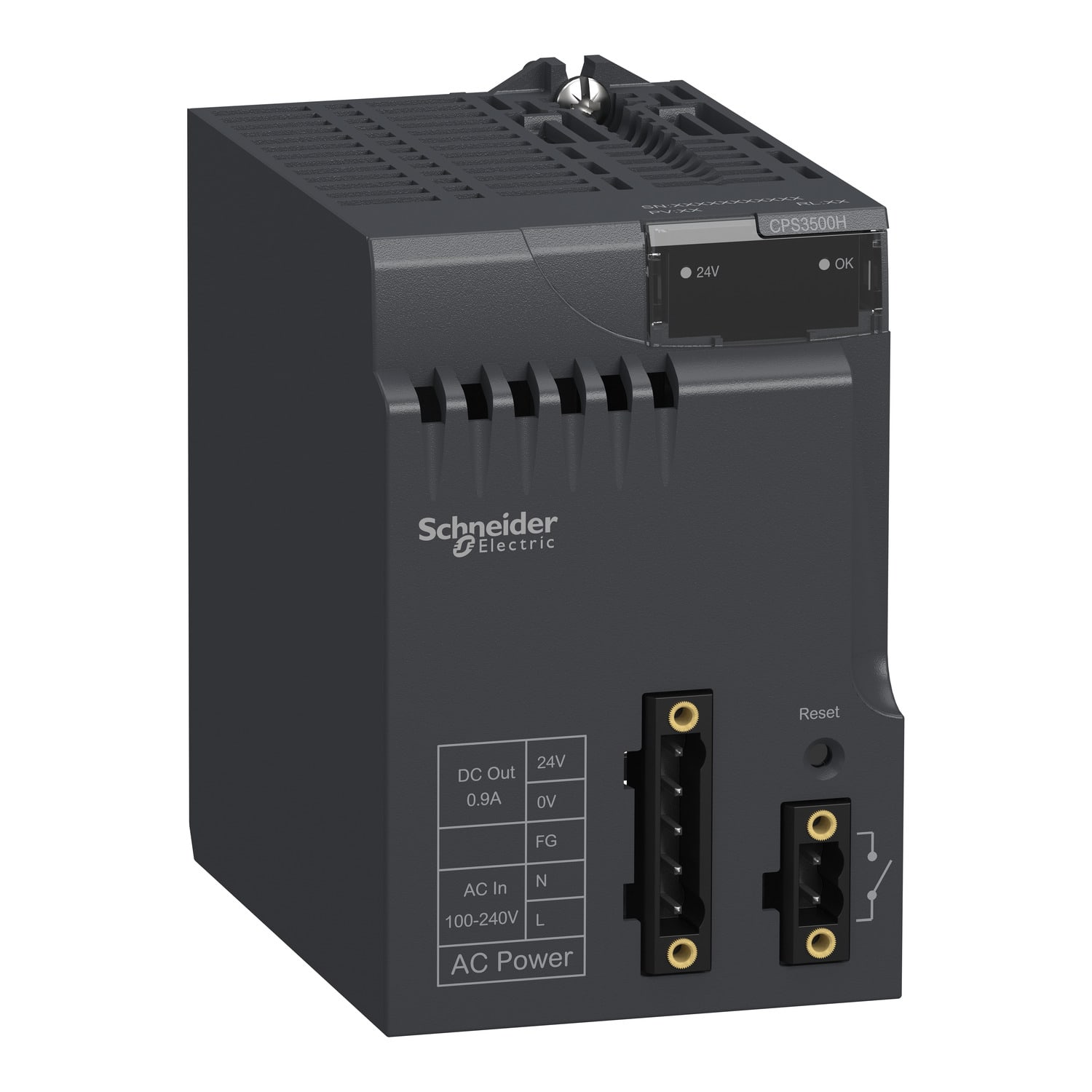

SCHNEIDER ELECTRIC - Modulo alimentazione X80 - 100...240 Vca - per ambienti aggressivi

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

tensione d’entrata per AC 50 Hz - 100÷240 V
tensione d’entrata per AC 60 Hz - 100÷240 V
tipo di tensione d’ingresso - AC/DC
max. corrente d’entrata per AC 50 Hz - 1.04 A
max. corrente d’entrata per AC 60 Hz - 1.04 A

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

Modicon X80 modules

Vedi tutti i prodotti di questa serie

EAN

3595864029894

Codice Sacchi

TEBMXCPS3500H

Cod. produttore

BMXCPS3500H

Codice Metel

SNRBMXCPS3500H

tensione d’entrata per AC 50 Hz:

100÷240 V

tensione d’entrata per AC 60 Hz:

100÷240 V

tipo di tensione d’ingresso:

AC/DC

max. corrente d’entrata per AC 50 Hz:

1.04 A

max. corrente d’entrata per AC 60 Hz:

1.04 A

tipo di tensione d’uscita:

AC/DC

tensione d’uscita per AC 50 Hz:

3.3÷24 V

tensione d’uscita per AC 60 Hz:

3.3÷24 V

max. corrente d’uscita per DC:

4.5 A

potenza erogata:

36 W

capacità di ridondanza:

adatto per funzioni di sicurezza:

Larghezza:

68 mm

Altezza:

104 mm

profondità:

99 mm

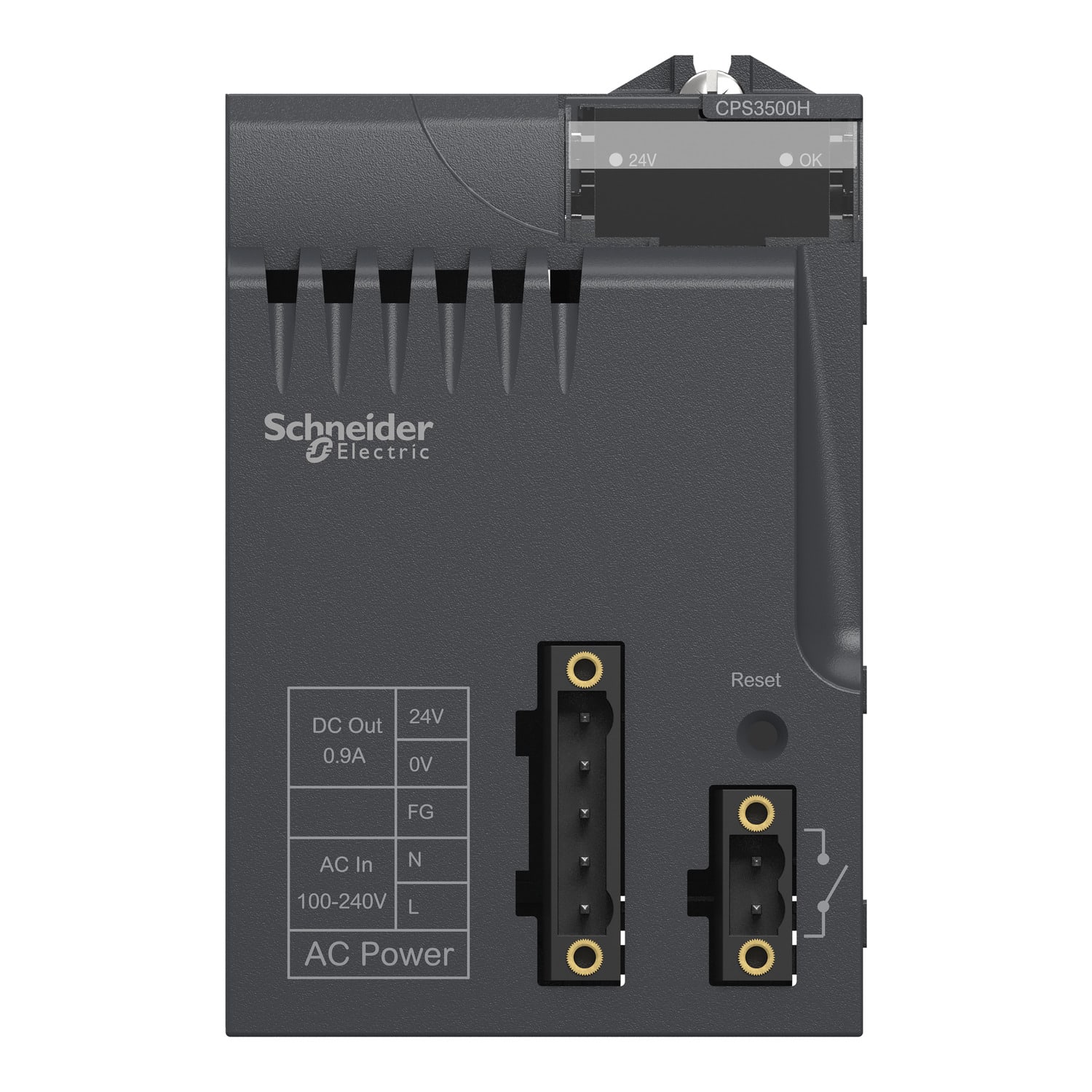

Il prodotto fa parte della gamma Modicon X80, una piattaforma comune di moduli per i controller di automazione programmabili (PAC) Modicon M580 e M340. Il modulo di alimentazione ha una tensione primaria da 100V a 240V AC per ambienti difficili. È un modulo di alimentazione con una potenza secondaria di 31,2W a 24V DC, una corrente a tensione secondaria di 4,5A a 3,3V DC e una dissipazione di potenza massima di 8,5 W. Il prodotto è rinforzato e può essere utilizzato in ambienti difficili e funziona in un ampio intervallo di temperature, da -25 °C a +70 °C. Per il collegamento elettrico impiega un connettore a 2 pin per il relè di allarme, un connettore a 5 pin per l'alimentazione di linea, la messa a terra di protezione e un sensore di ingresso da 24V DC. Il prodotto è classificato IP20. Peso: 0,36 kg. È adatto ad applicazioni di processo medio-grandi. Il prodotto è certificato ATEX, IEC-Ex, CE, RCM, Merchant Navy, CSA, EAC, UL. È conforme alle normative EN 61131-2, EN 61000-6-4, EN 61000-6-2 ed EN 61010-2-201. Modicon X80 consiste in una piattaforma di moduli compatibili che riduce i costi di manutenzione e formazione grazie alle parti di ricambio comuni, e permette una formazione unica per diversi controller di automazione programmabili (PAC).
