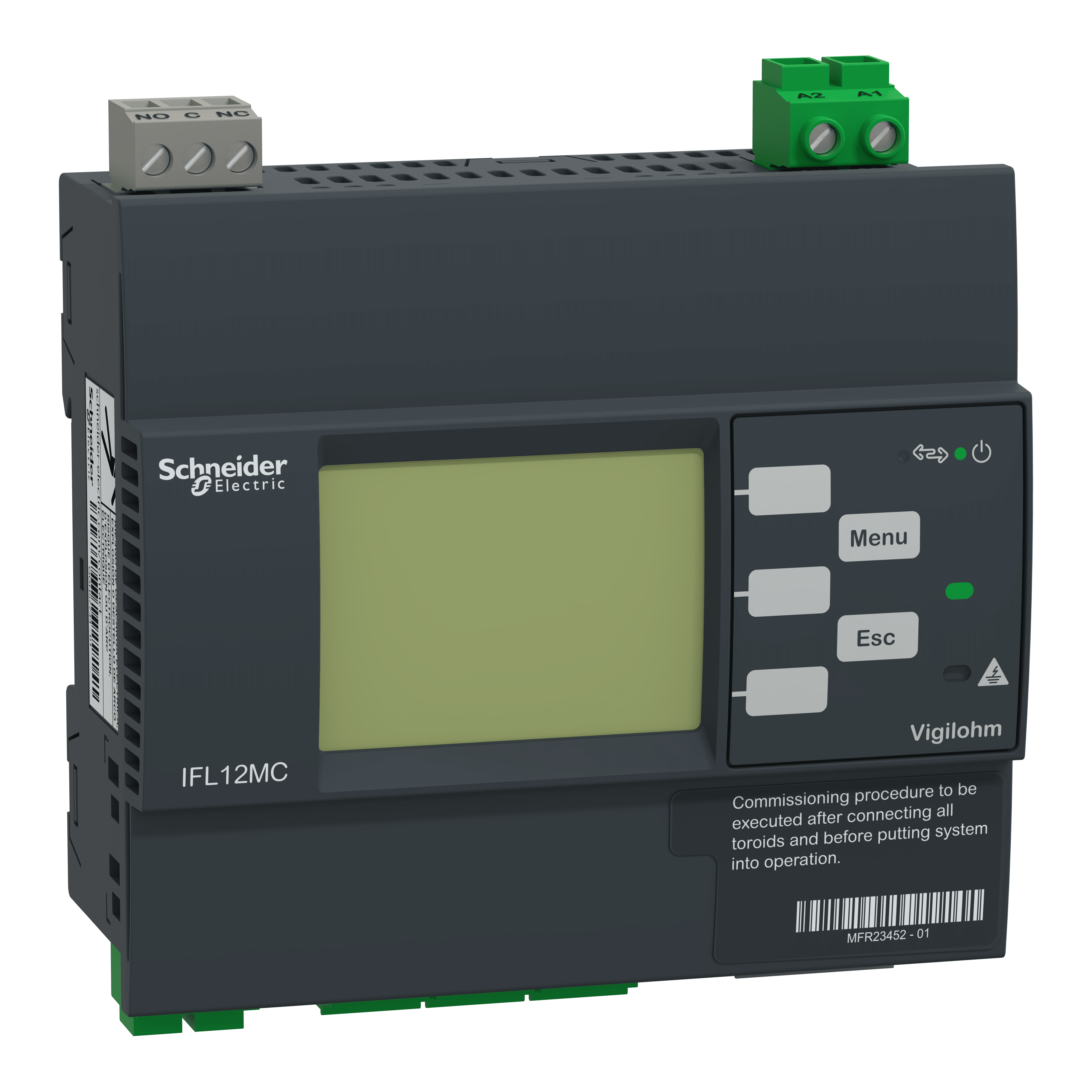

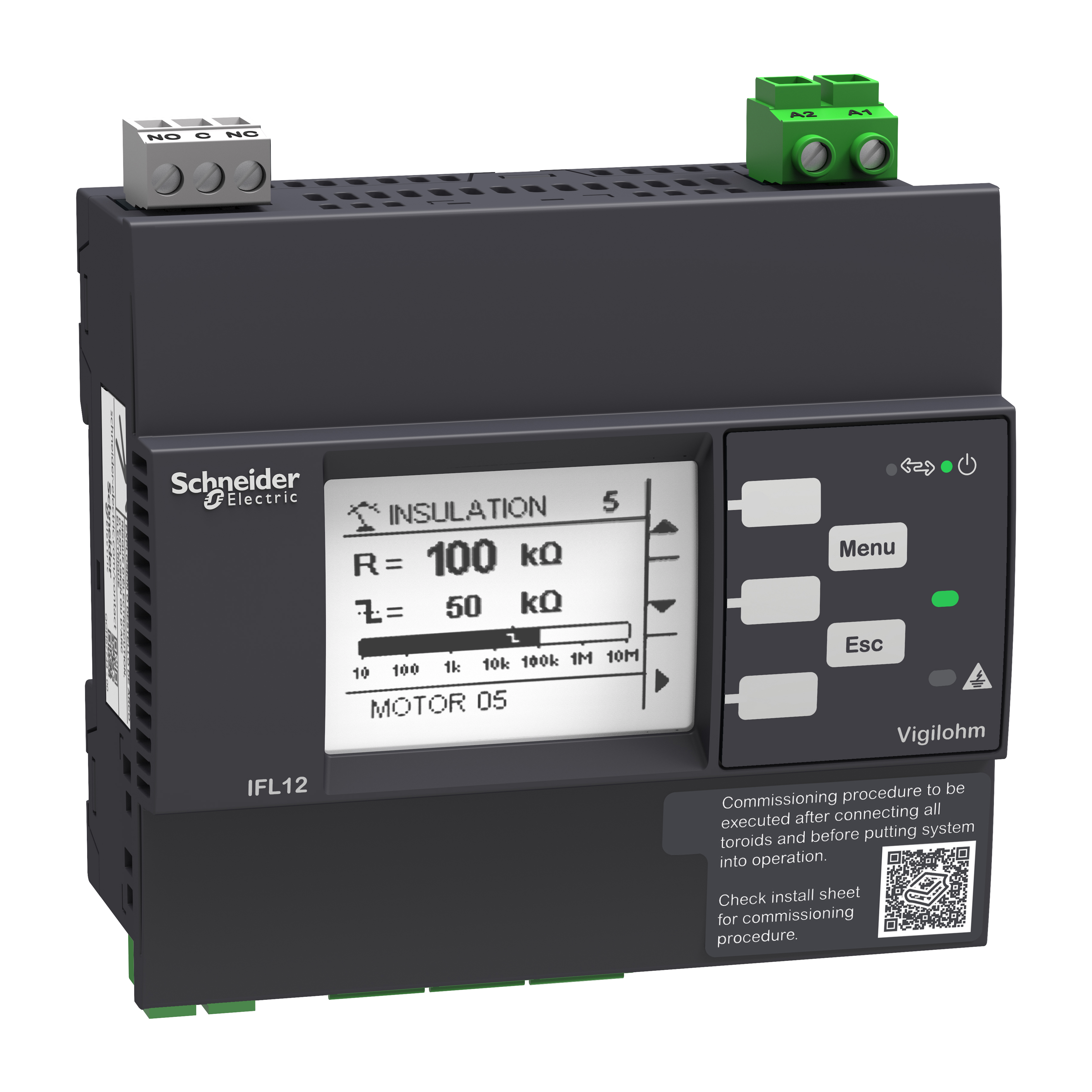

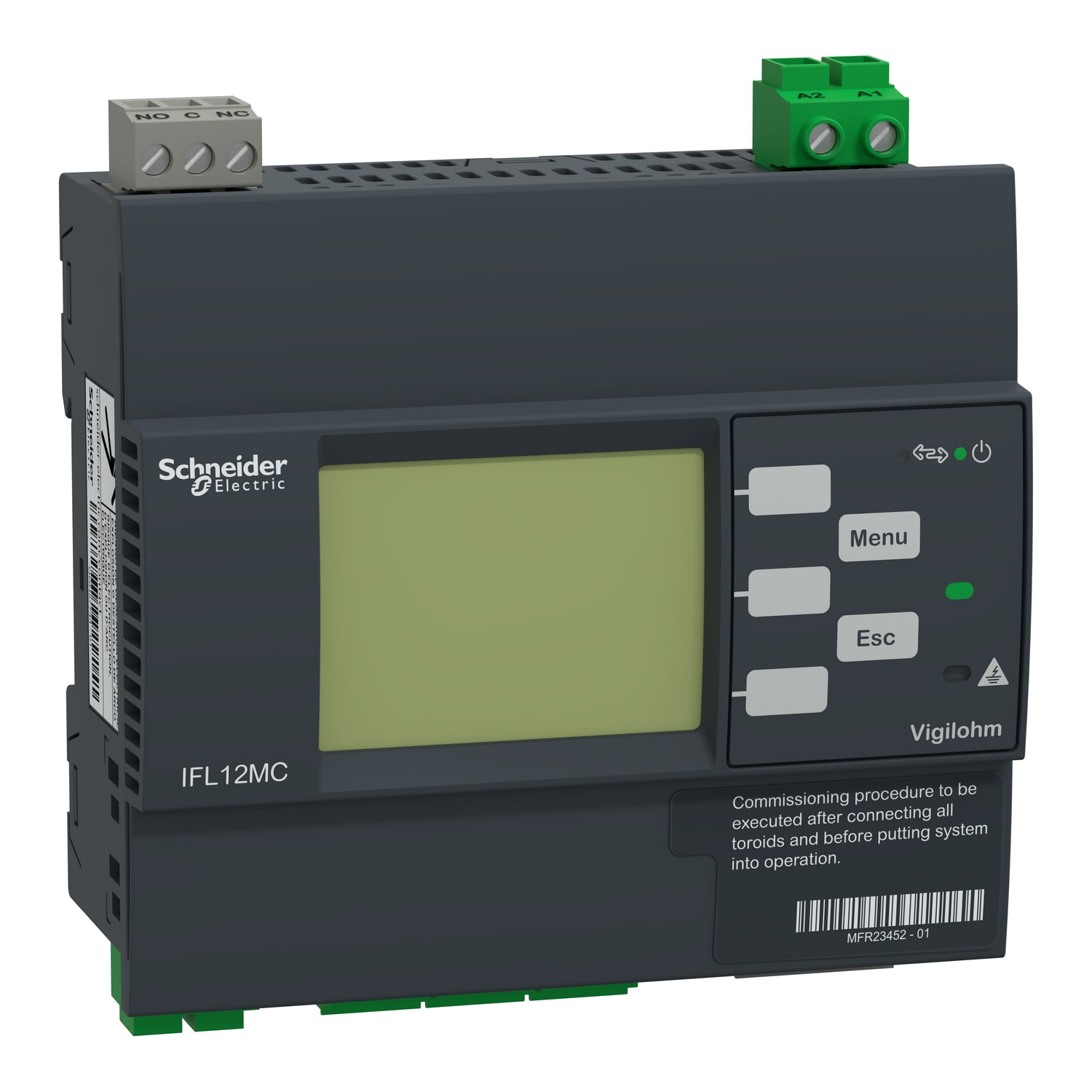

SCHNEIDER ELECTRIC - Localizzatore automatico guasti avanzato 12 canali, Modbus, 110/440 Vca/cc

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare le reti elettriche/IT non collegate a terra a livello di linea feeder, in conformità alle norme sull'installazione e sui prodotti. Questo localizzatore dei guasti di isolamento può essere impiegato unicamente se associato alle serie IM400, XM300 o XM200. Il dispositivo è dedicato al monitoraggio di 12 linee feeder, AC, DC e ACDC, fino a 1000V con l'adattatore di tensione IFL12VA1T. Misura la resistenza di isolamento e la capacità di dispersione per linea feeder. La configurazione è eseguita dalla parte anteriore del dispositivo, attraverso lo schermo HMI o dalla porta di comunicazione. Le principali impostazioni sono relative a soglie di allarme, denominazione del canale, tipo di toroide (tipo Vigilohm o altri tipi compatibili), tempo di risposta del filtro. Per ogni linea feeder, visualizza la resistenza di isolamento da 100 ohm a 250 kilohm e la capacità di dispersione da 1 a 15 microfarad. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento scende al di sotto della soglia impostata, viene attivato un allarme attraverso il relè di uscita IFL, l'HMI e la porta di comunicazione. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 110VAC a 440VAC o da 110VDC a 440 VDC, con una tolleranza di +/- 15%.
