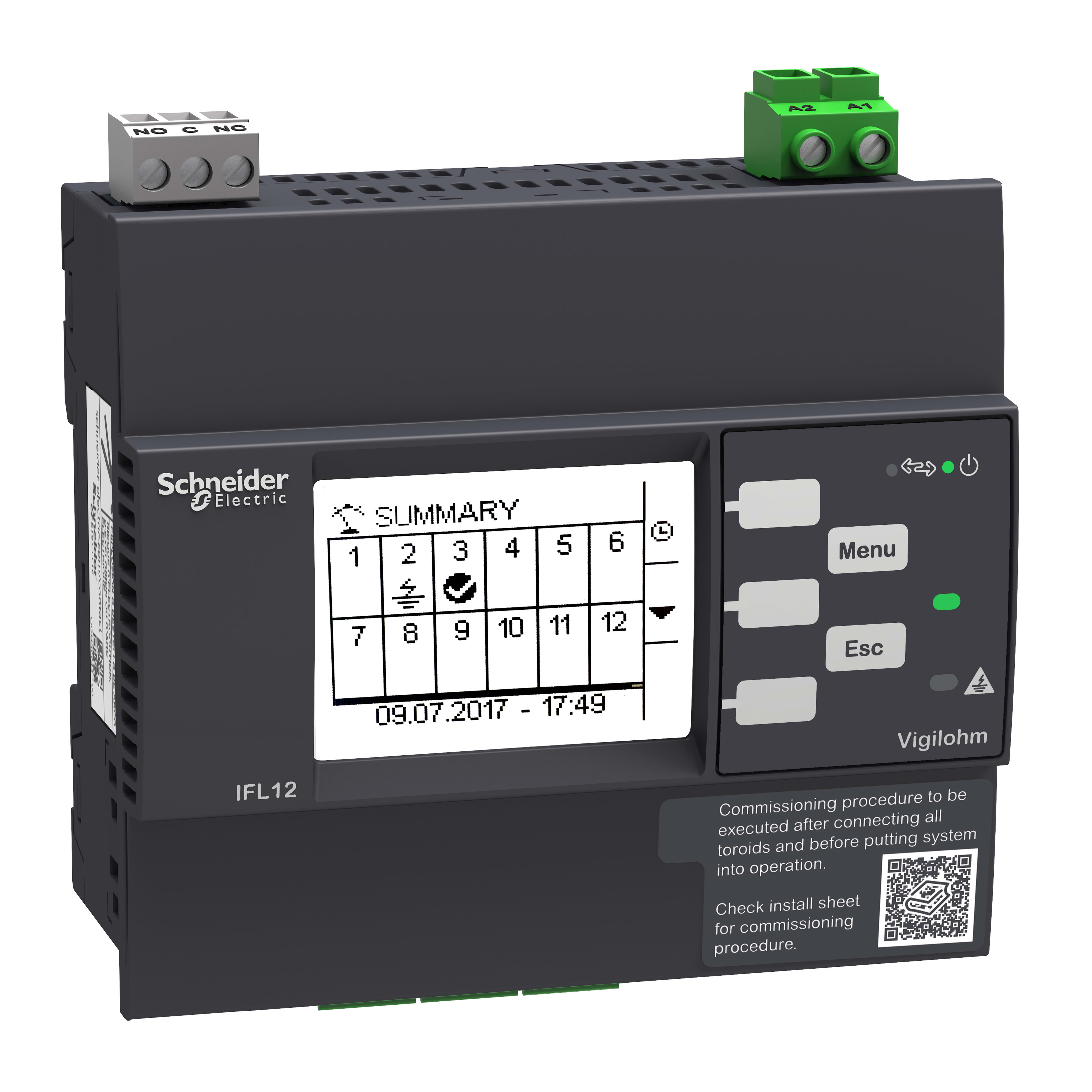

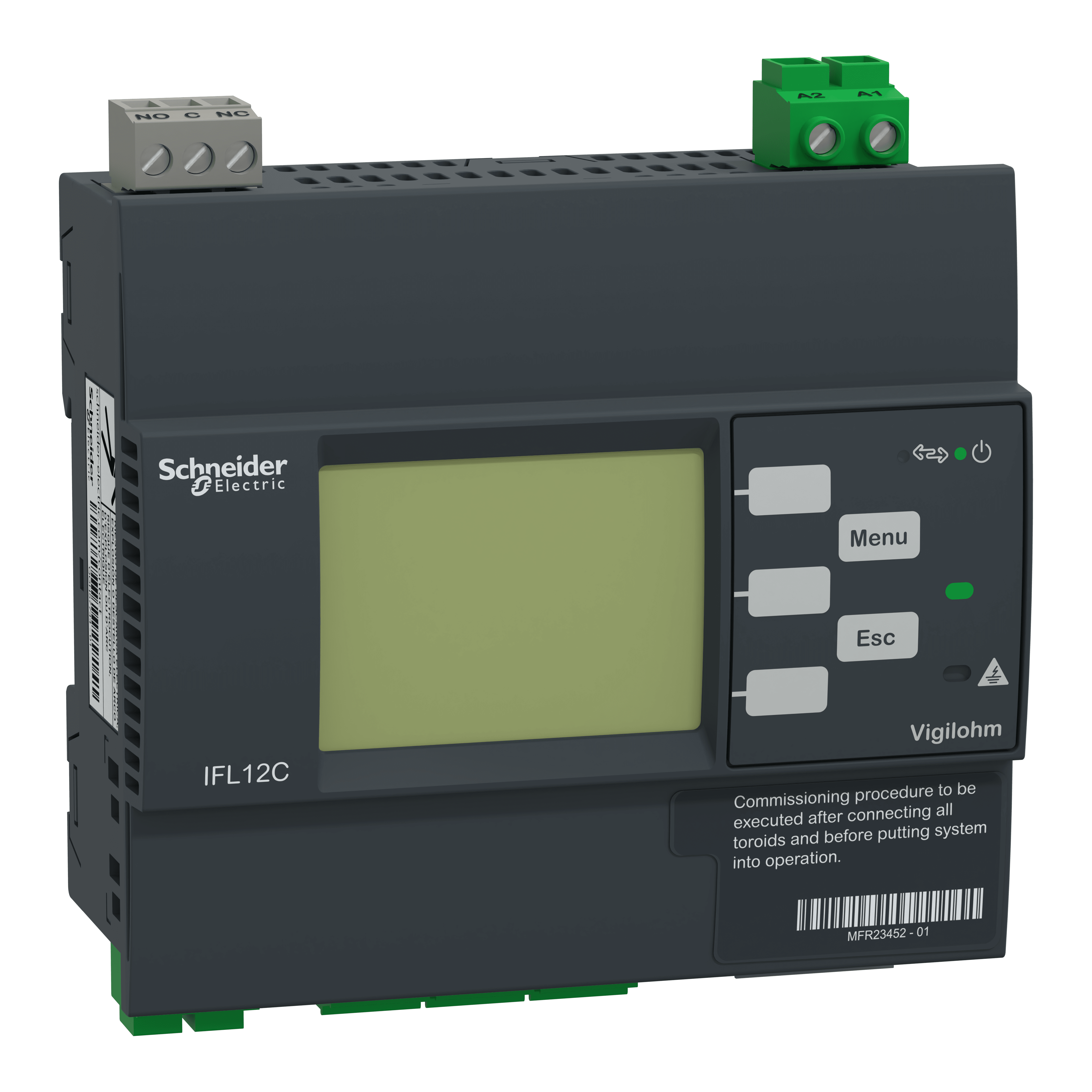

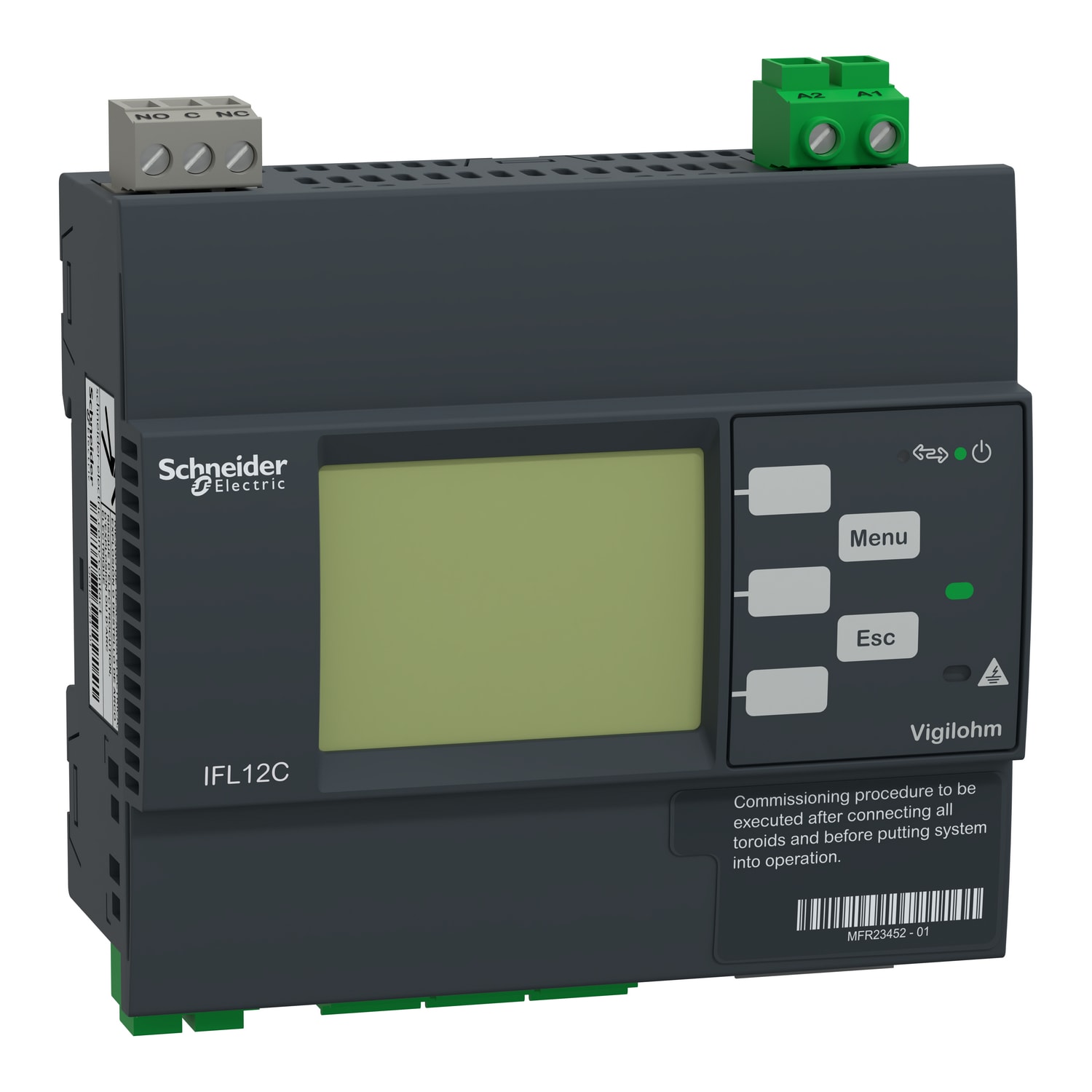

SCHNEIDER ELECTRIC - Localizzatore automatico guasti 12 canali, Modbus, 110-440 Vca-cc

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare le reti elettriche/IT non collegate a terra a livello di linea feeder, in conformità alle norme sull'installazione e sui prodotti. Questo localizzatore dei guasti di isolamento può essere impiegato unicamente se associato alle serie IM400, XM300 o XM200. Il dispositivo è dedicato al monitoraggio di 12 linee feeder, AC, DC e ACDC, fino al limite dei toroidi di 1000 V. La configurazione è eseguita dalla parte anteriore del dispositivo, attraverso lo schermo HMI o dalla porta di comunicazione. Possono essere impostate le soglie di allarme. Visualizza la linea feeder che presenta un guasto di isolamento. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento scende al di sotto della soglia impostata, viene attivato un allarme attraverso il relè di uscita IFL e l'HMI. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 110VAC a 440VAC o da 110VDC a 440 VDC, con una tolleranza di +/- 15%.
