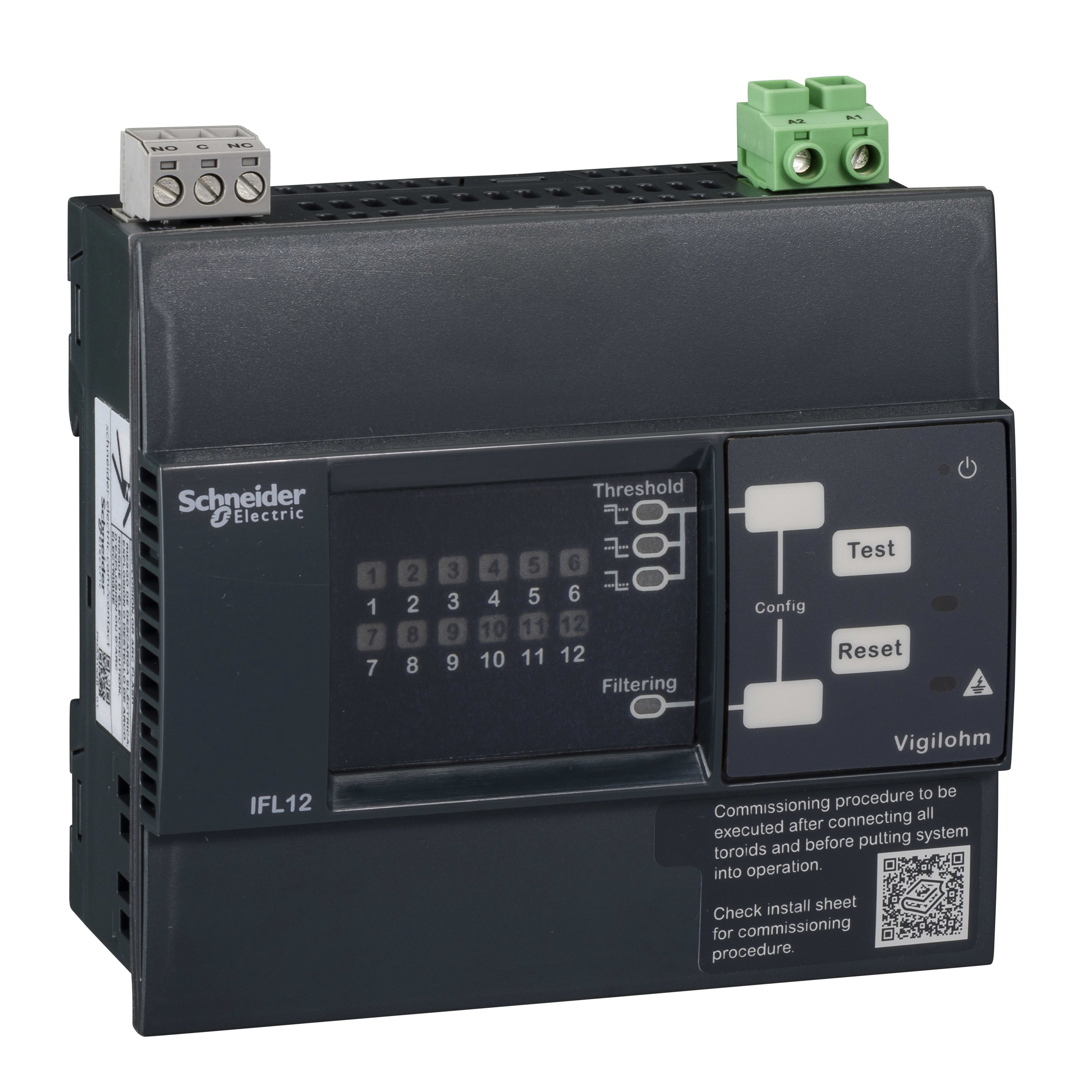

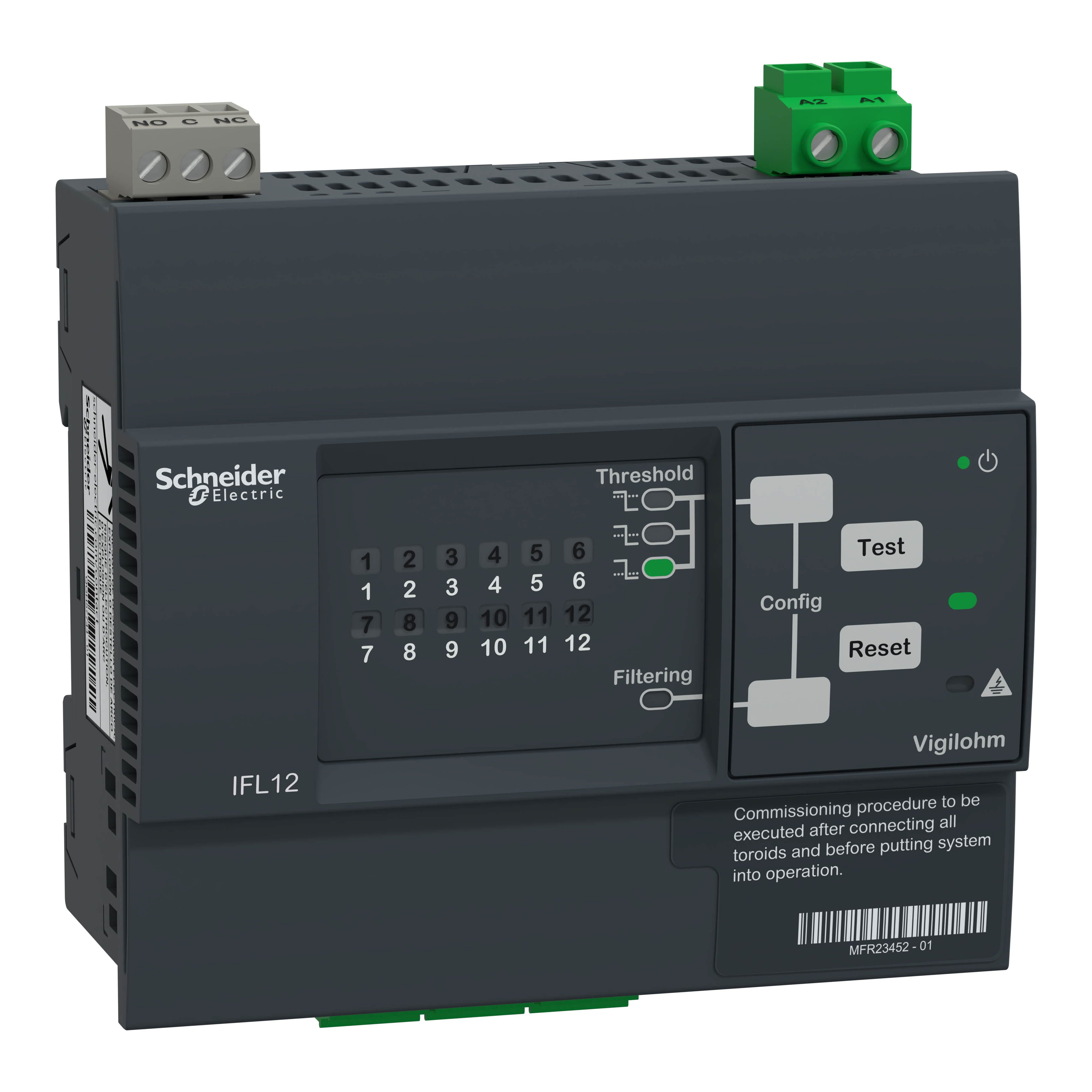

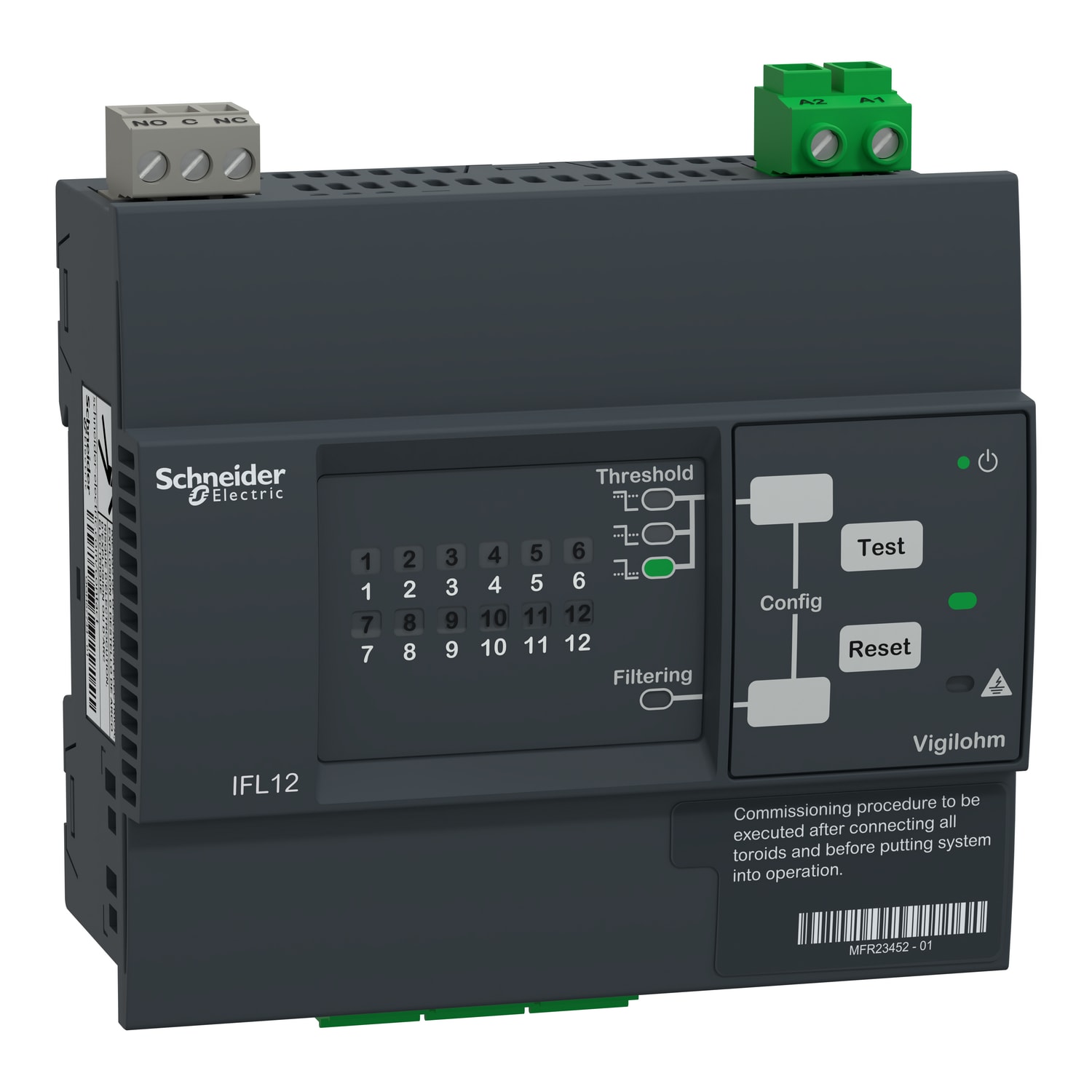

SCHNEIDER ELECTRIC - Localizzatore automatico guasti 12 canali, 110-440 Vca-cc

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare le reti elettriche/IT non collegate a terra a livello di linea feeder, in conformità alle norme sull'installazione e sui prodotti. Questo localizzatore dei guasti di isolamento può essere impiegato unicamente se associato alle serie IM400, XM300 o XM200. Il dispositivo è dedicato al monitoraggio di 12 linee feeder, AC, DC e ACDC, fino al limite dei toroidi di 1000 V. La configurazione è eseguita dalla parte anteriore del dispositivo, attraverso lo schermo HMI. Possono essere impostate le soglie di allarme. Visualizza la linea feeder che presenta un guasto di isolamento. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento scende al di sotto della soglia impostata, viene attivato un allarme attraverso il relè di uscita IFL e l'HMI. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 110VAC a 440VAC o da 110VDC a 440 VDC, con una tolleranza di +/- 15%.
