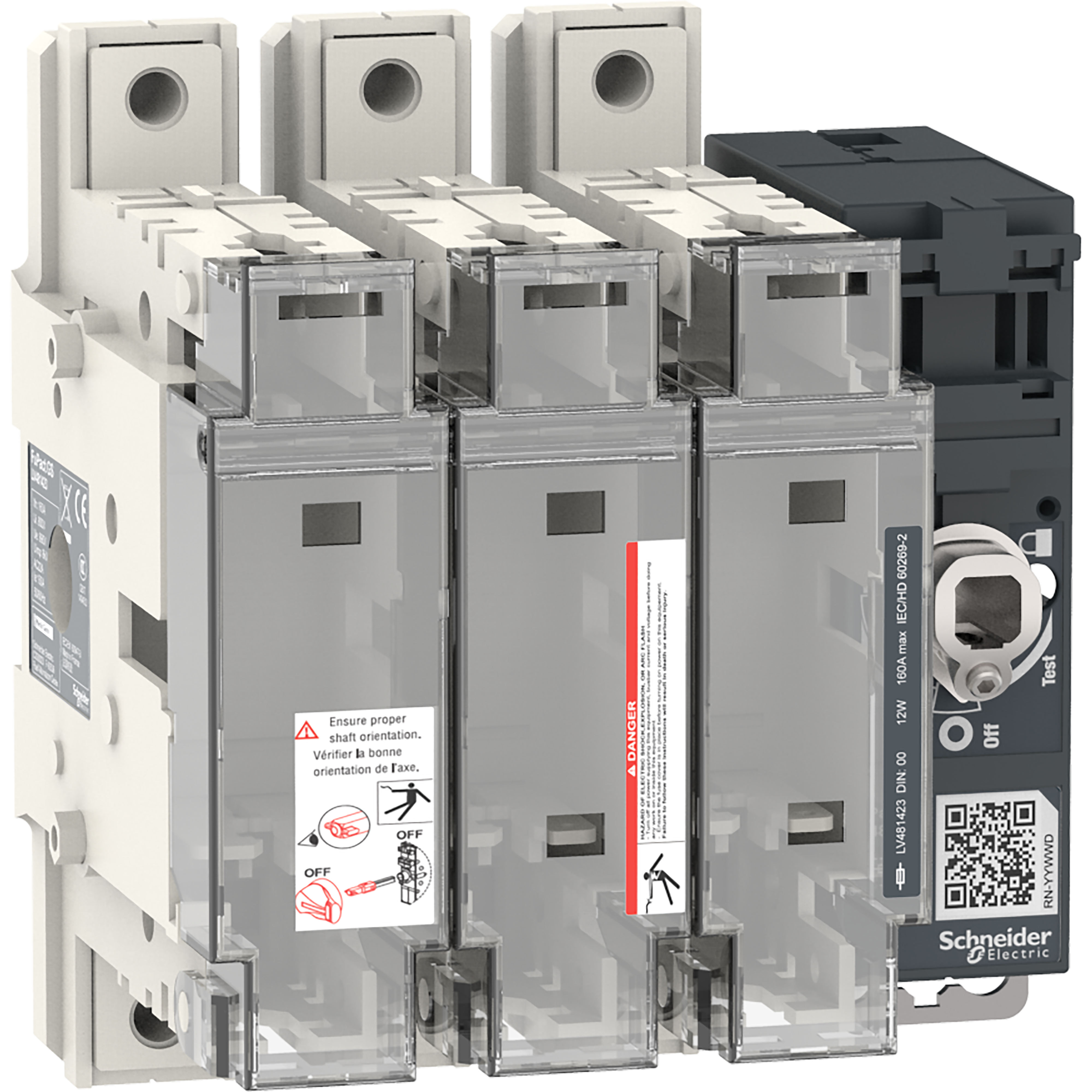

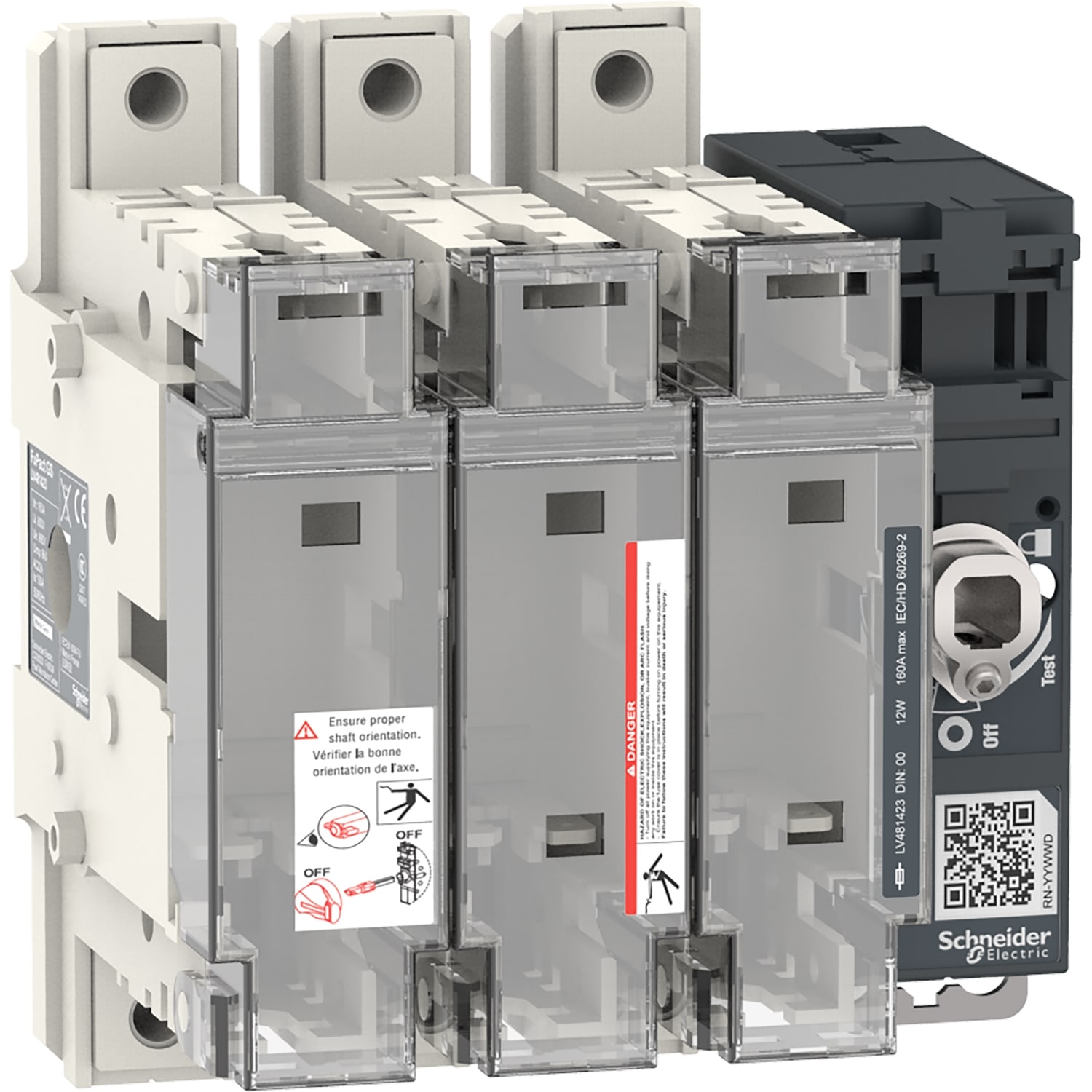

SCHNEIDER ELECTRIC - Interruttore-sezionatore con fusibili, FuPact, FuPactGS DIN160/00, 3 poli

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente nominale permanente Iu - 160 A
Esecuzione come interruttore principale - Sì
Numero di poli - 3
Adatto per fusibili - HPC00
Max. tensione d'esercizio nominale Ue per AC - 690 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481713179

Codice Sacchi

TELV481423

Cod. produttore

LV481423

Codice Metel

SNRLV481423

Corrente nominale permanente Iu:

160 A

Esecuzione come interruttore principale:

Sì

Numero di poli:

Adatto per fusibili:

HPC00

Max. tensione d'esercizio nominale Ue per AC:

690 V

Esecuzione come interruttore di sicurezza:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Con monitoraggio fusibili:

Ingresso del cavo:

Altro

Adatto per installazione con sbarra collettrice:

Grado di protezione (IP), lato frontale:

IP20

Posizione dell'elemento di azionamento:

Davanti

Esecuzione come dispositivo di arresto d'emergenza:

Sì

Potenza d'esercizio nominale per AC-23, 400V:

80 kW

Resistenza a corrente di breve durata Icw:

50 kA

Dotato di connettori:

Azionamento a motore opzionale:

Azionamento a motore integrato:

Il dispositivo FuPact GSD160 è un interruttore-sezionatore con fusibili a 3 poli con controllo frontale e sul lato destro. È dedicato a edifici, infrastrutture e impianti industriali. Protegge dai cortocircuiti e dai sovraccarichi sui circuiti di distribuzione. Per le categorie di utilizzo AC22A, la corrente di funzionamento nominale è 160A a 690VAC. Per le categorie di utilizzo AC23A, la corrente di funzionamento nominale è 160A a 415VAC. FuPact GSD160 deve essere utilizzato con fusibili DIN di tipo 00. Può essere dotato di una maniglia frontale diretta o di una maniglia rotativa esterna a montaggio frontale o sul lato destro. Le maniglie rotative prolungate possono essere utilizzate con diverse dimensioni dell'asta (200mm, 320mm o 400mm). La versione di FuPact GSD160 a 3 poli può anche essere dotata di una varietà di accessori e ausiliari come contatti ausiliari, modulo neutro esterno, accessori di collegamento e schermature dei morsetti. È conforme alle norme IEC 60947-1 e IEC 60947-3.
