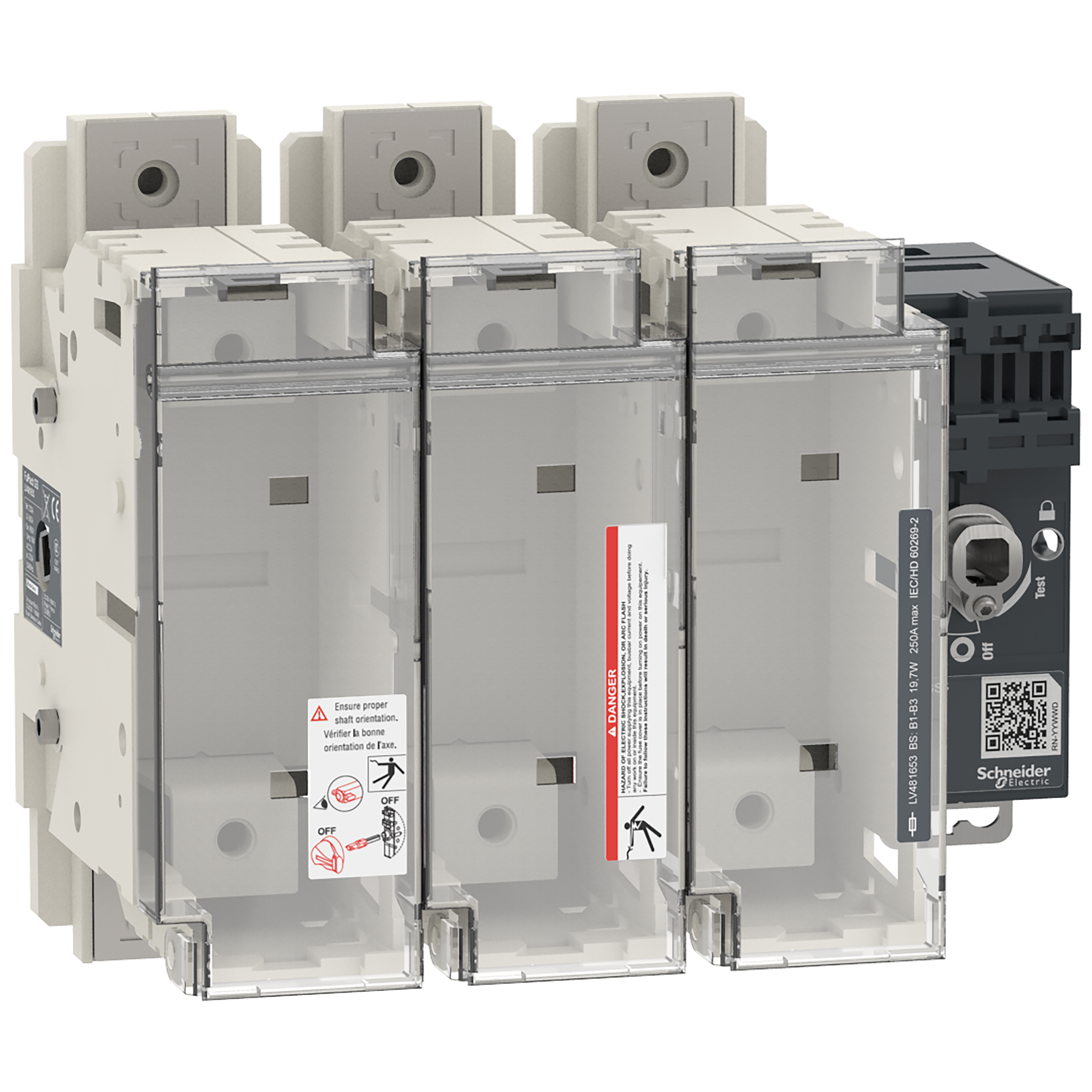

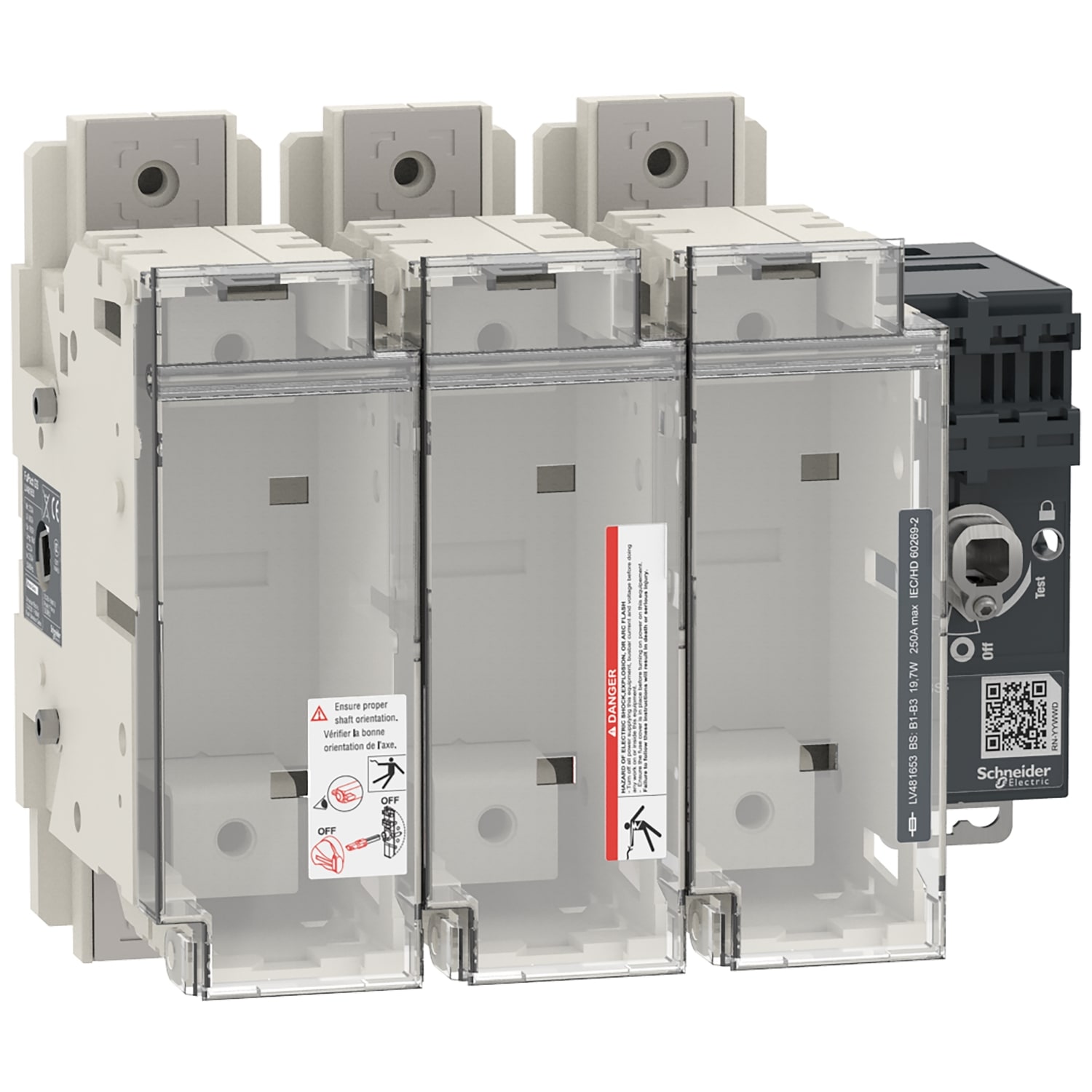

SCHNEIDER ELECTRIC - Interruttore-sezionatore con fusibili, FuPact, FuPactGS BS250, 3 poli

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione come interruttore principale - Sì
Esecuzione come interruttore di sicurezza - No
Max. tensione d'esercizio nominale Ue per AC - 690 V
Corrente nominale permanente Iu - 250 A
Potenza d'esercizio nominale per AC-23, 400V - 132 kW

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481713629

Codice Sacchi

TELV481653

Cod. produttore

LV481653

Codice Metel

SNRLV481653

Esecuzione come interruttore principale:

Sì

Esecuzione come interruttore di sicurezza:

Max. tensione d'esercizio nominale Ue per AC:

690 V

Corrente nominale permanente Iu:

250 A

Potenza d'esercizio nominale per AC-23, 400V:

132 kW

Resistenza a corrente di breve durata Icw:

100 kA

Adatto per fusibili:

Formato B1-B3

Numero di poli:

Con monitoraggio fusibili:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Ingresso del cavo:

Altro

Dotato di connettori:

Adatto per installazione con sbarra collettrice:

Tipologia di azionamento:

Altro

Posizione dell'elemento di azionamento:

Davanti

Azionamento a motore opzionale:

Azionamento a motore integrato:

Esecuzione come dispositivo di arresto d'emergenza:

Sì

Grado di protezione (IP), lato frontale:

IP20

Il dispositivo FuPact GSB250 è un interruttore-sezionatore con fusibili a 3 poli con controllo frontale e sul lato destro. È dedicato a edifici, infrastrutture e impianti industriali. Protegge dai cortocircuiti e dai sovraccarichi sui circuiti di distribuzione. Per le categorie di utilizzo AC22A/AC23A, la corrente di funzionamento nominale è 250A di 690VAC. FuPact GSB250 deve essere utilizzato con fusibili BS di dimensione B1/B2/B3. Può essere dotato di una maniglia frontale diretta o di una maniglia rotativa esterna a montaggio frontale o sul lato destro. Le maniglie rotative prolungate possono essere utilizzate con diverse dimensioni dell'asta (200mm, 320mm o 400mm). La versione di FuPact GSB250 a 3 poli può anche essere dotata di una varietà di accessori e ausiliari come contatti ausiliari, modulo neutro esterno, accessori di collegamento e schermature dei morsetti. È conforme alle norme IEC 60947-1 e IEC 60947-3.
