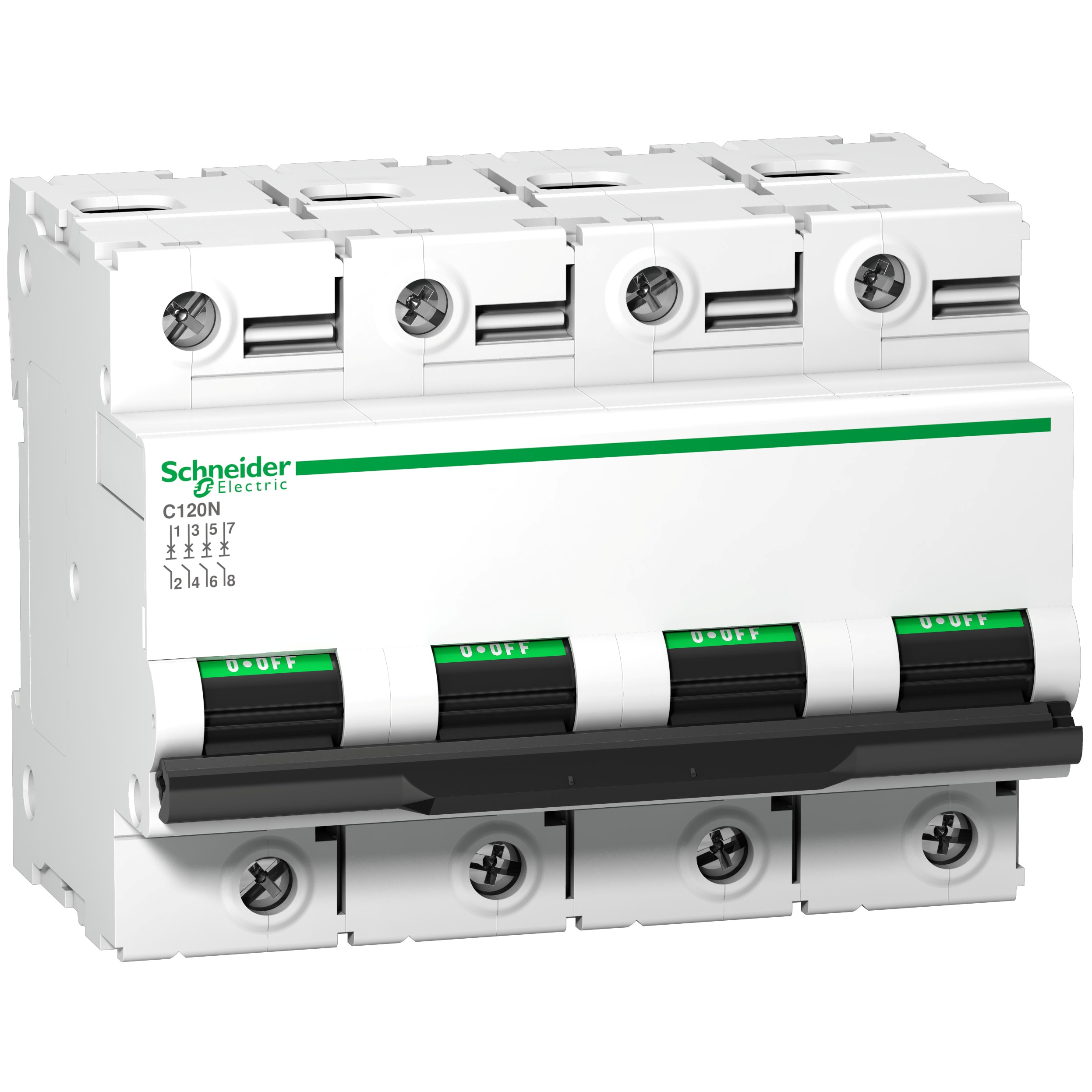

SCHNEIDER ELECTRIC - Interruttore magnetotermico C120N 4P B 100A 10000A

Questo Acti9 C120N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 4P con 4 poli protetti, corrente nominale di 100A e curva di intervento B. La capacità nominale di interruzione di cortocircuito arriva fino a 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1 e 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico combina le funzioni di protezione dei circuiti contro i cortocircuiti e la corrente di sovraccarico, il controllo e l'isolamento. La presenza di una striscia verde garantisce il contatto fisico aperto e consente di eseguire il lavoro in sicurezza sul circuito a valle. Ha una buona capacità di resistenza alla sovratensione. Il prodotto è progettato per offrire un livello di prestazioni industriale elevato e presenta una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue passa da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 12 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 108 mm x (L) 81 mm x (P) 73 mm. Il peso è 0,82 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
