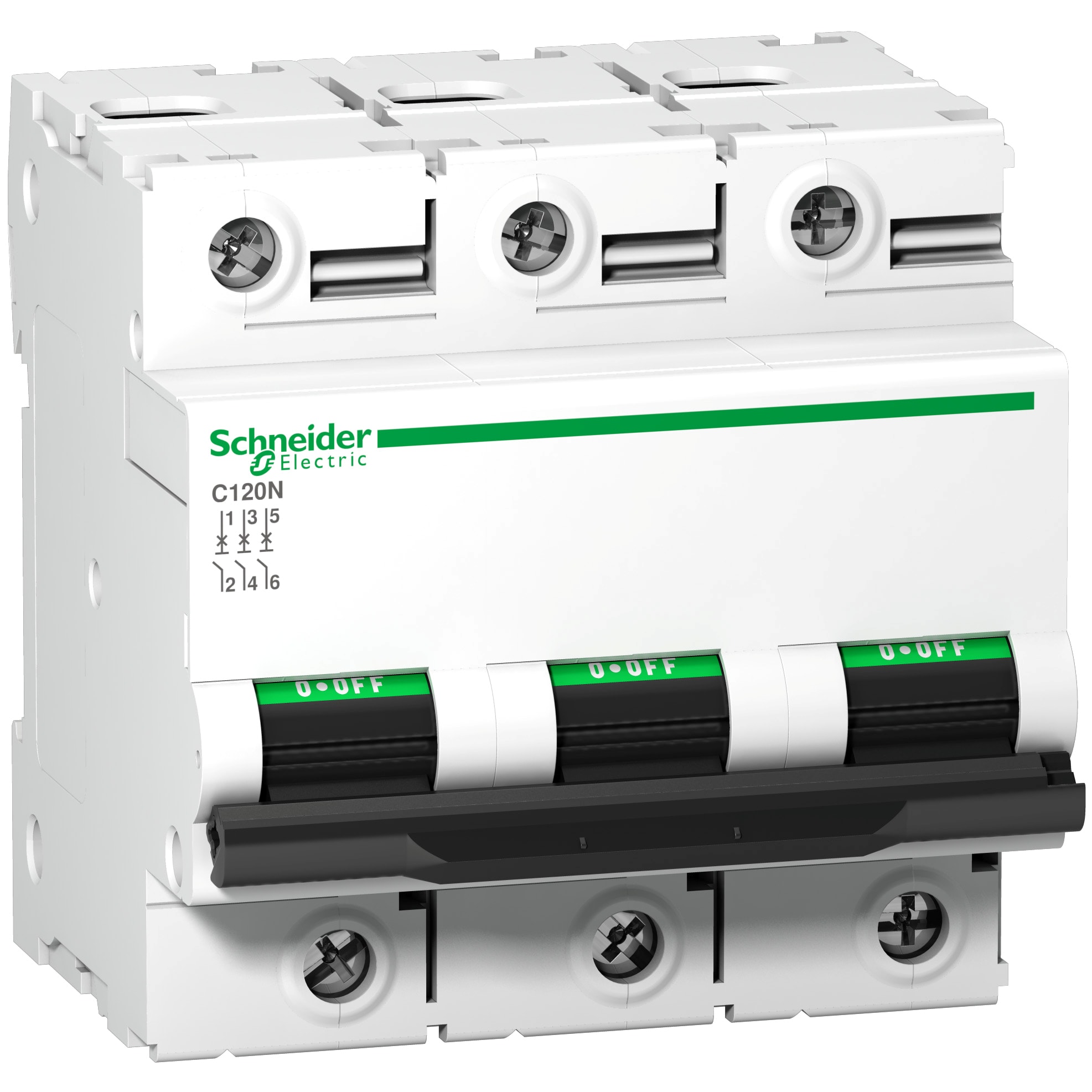

SCHNEIDER ELECTRIC - Interruttore magnetotermico C120N 3P D 80A 10000A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • profondità di incasso - 44 mm

  • caratteristica di intervento - D

  • numero di poli (totale) - 3

  • numero di poli protetti - 3

  • Corrente Nominale - 80 A

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

Serie di prodotti

EAN

3606480379581

Codice Sacchi

TEA9N18387

Cod. produttore

A9N18387

Codice Metel

SNRA9N18387

profondità di incasso:

44 mm

caratteristica di intervento:

D

numero di poli (totale):

3

numero di poli protetti:

3

Corrente Nominale:

80 A

Tensione Nominale:

400 V

tensione di isolamento nominale Ui:

500 V

resistenza di tensione ad impulso nominale Uimp:

6 kV

potere di interruzione nominale Icn secondo EN 60898 a 230 V:

10 kA

tipo di tensione di alimentazione:

AC

potere di interruzione nominale Icn secondo EN 60898 a 400 V:

10 kA

potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:

20 kA

potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:

10 kA

frequenza:

50÷60 Hz

classe di limitazione energetica:

3

montaggio a incasso:

No

conduttore neutro a connessione:

No

categoria di sovratensione:

4

grado di inquinamento:

3

dispositivi supplementari possibili:

Numero moduli DIN:

4.5

grado di protezione (IP):

IP20

temperatura ambiente durante il funzionamento:

-25÷70 °C

sezione conduttore collegabile multifilare:

1÷35 mm²

sezione conduttore collegabile unifilare:

1.5÷50 mm²

antideflagrante:

No

Questo Acti9 C120N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 80A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1 e 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. La presenza di una striscia verde garantisce il contatto fisico aperto e consente di eseguire il lavoro in sicurezza sul circuito a valle. Ha una buona capacità di resistenza alla sovratensione. Il prodotto è progettato per offrire un livello di prestazioni industriale elevato e presenta una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio Ue è uguale o inferiore a 375 V DC, da 220VAC a 240 V AC, da 230VAC a 400 V AC, da 380VAC a 415VAC o 440 V AC. La tensione di isolamento nominale Ui è 500VAC La frequenza è di 50 Hz o 60 Hz. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 9 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 81 mm x (L) 81 mm x (P) 73 mm. Il peso è 0,615 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
