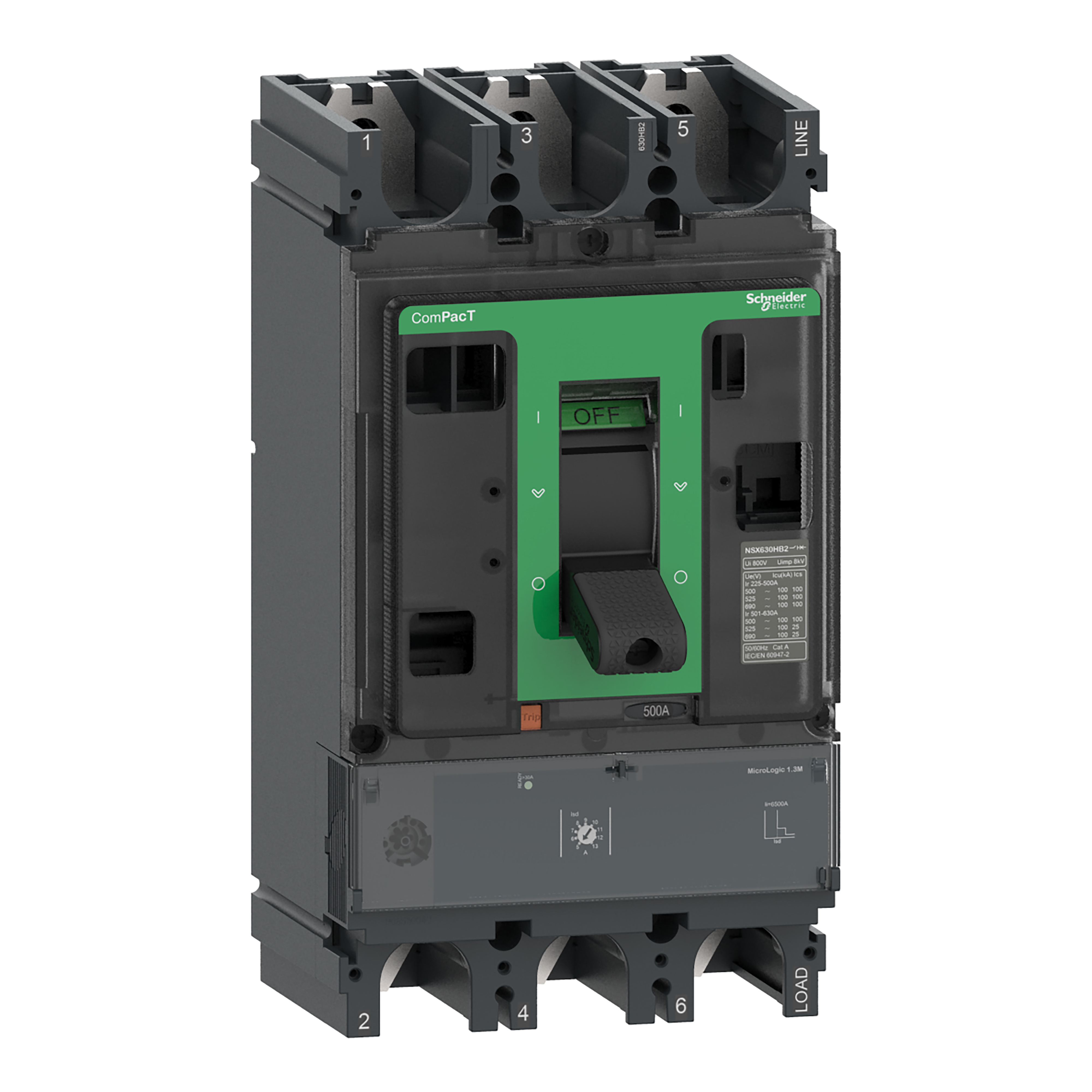

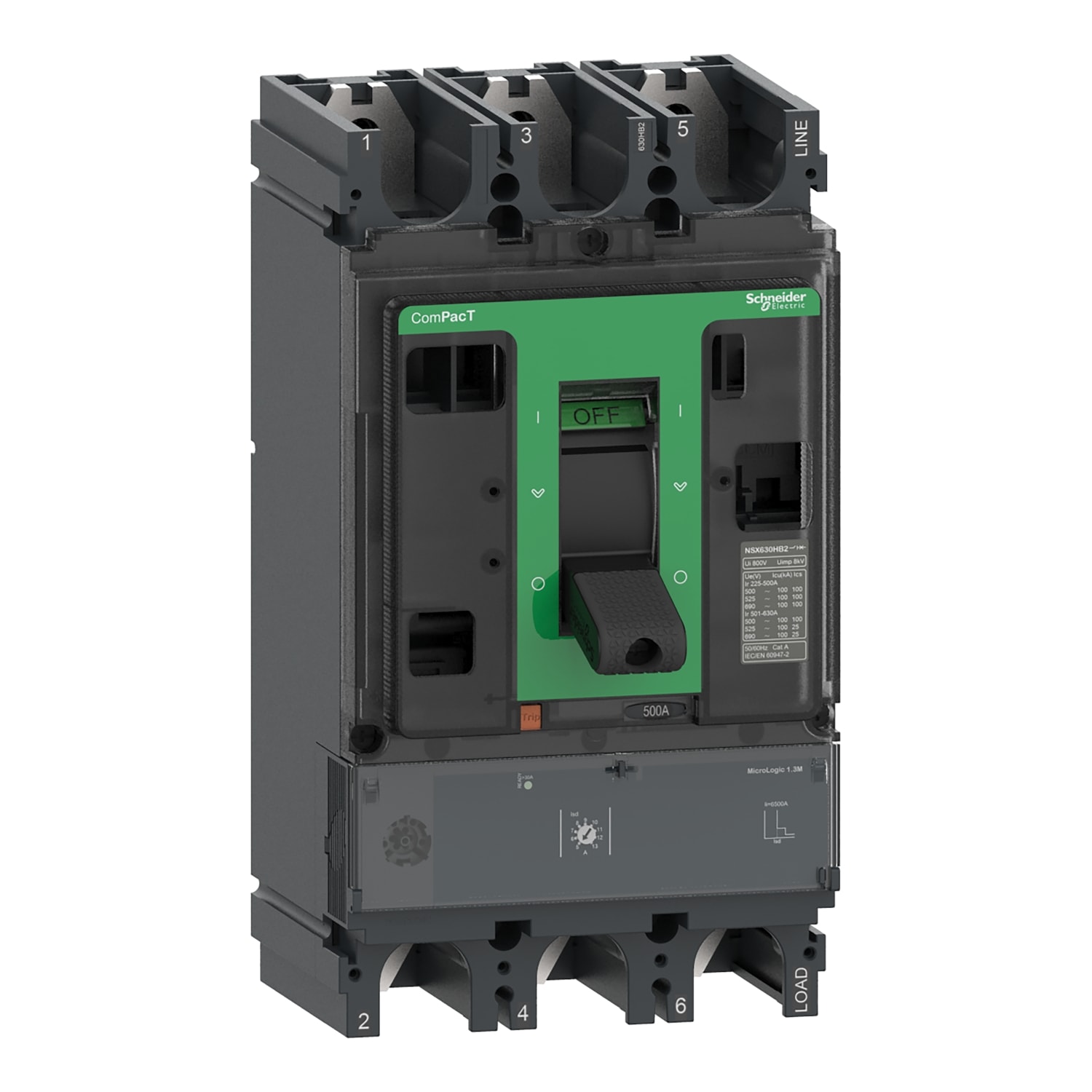

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX400R, 200kA/415VAC, 3 poli, Sganciatore MicroLogic 1,3M 320A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione dell'attivatore di corto circuito non ritar - 4800 A
Con protezione da sovraccarico termico - No
Sensibile a guasto di fase - No
Tecnica di intervento - Elettronico
Tensione d'esercizio nominale - 690 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481988836

Codice Sacchi

TEC40R31M320

Cod. produttore

C40R31M320

Codice Metel

SNRC40R31M320

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

4800 A

Con protezione da sovraccarico termico:

Sensibile a guasto di fase:

Tecnica di intervento:

Elettronico

Tensione d'esercizio nominale:

690 V

Corrente nominale permanente Iu:

320 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Altro

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Numero di poli:

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

200 kA

Grado di protezione (IP):

IP40

Altezza:

255 mm

Larghezza:

140 mm

Profondità:

110 mm

ComPacT NSX400R è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 200 kA rms a 415 VCA 50/60 Hz e 45 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 1,3 M con corrente nominale di 320 A. Lo sganciatore MicroLogic da 1,3 M fornisce una protezione regolabile di breve periodo e una protezione istantanea fissa. La versione a 3 poli (140 mm x 255 mm x 110 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. ComPacT NSX400R fa parte dell'architettura EcoStruxure Power di Schneider Electric.
