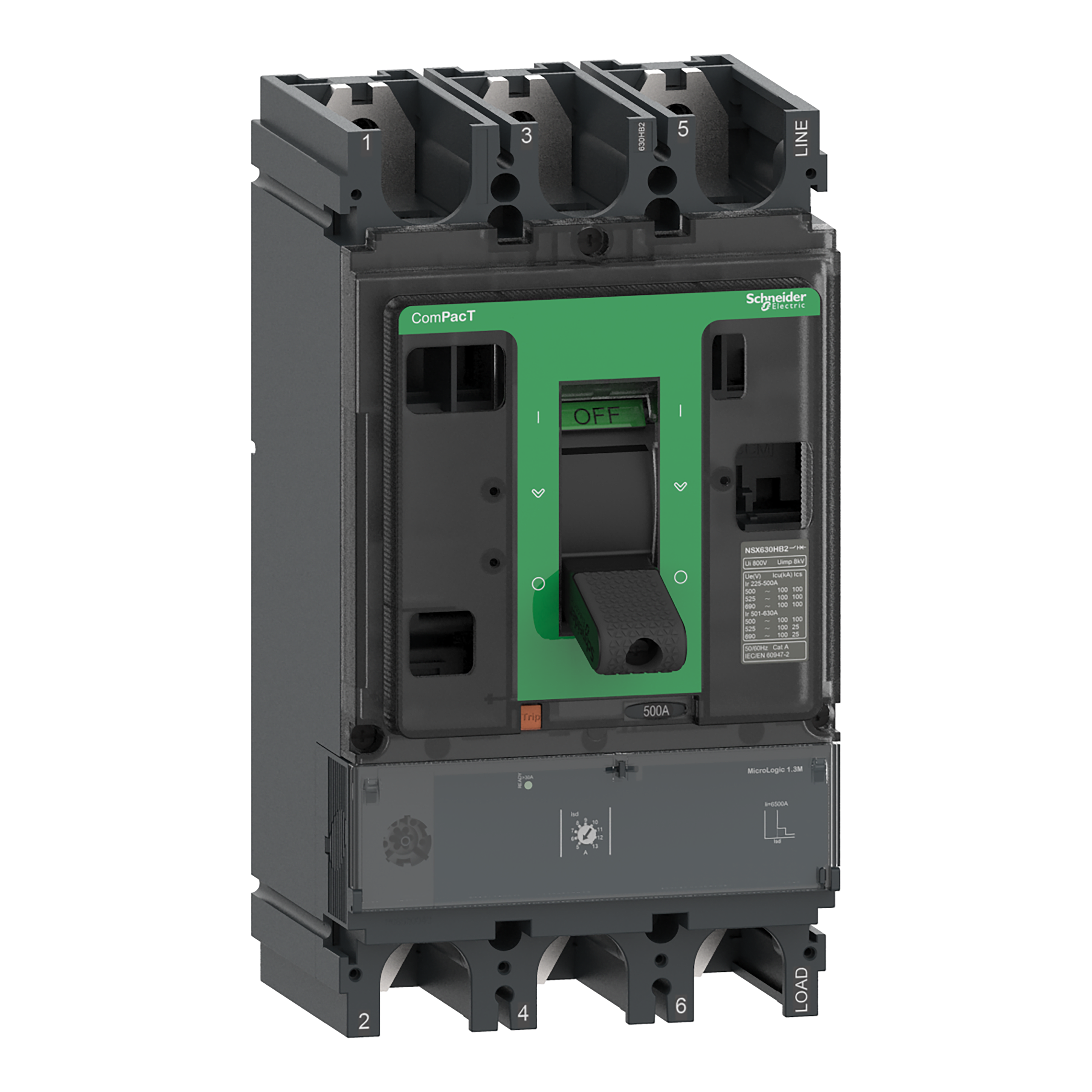

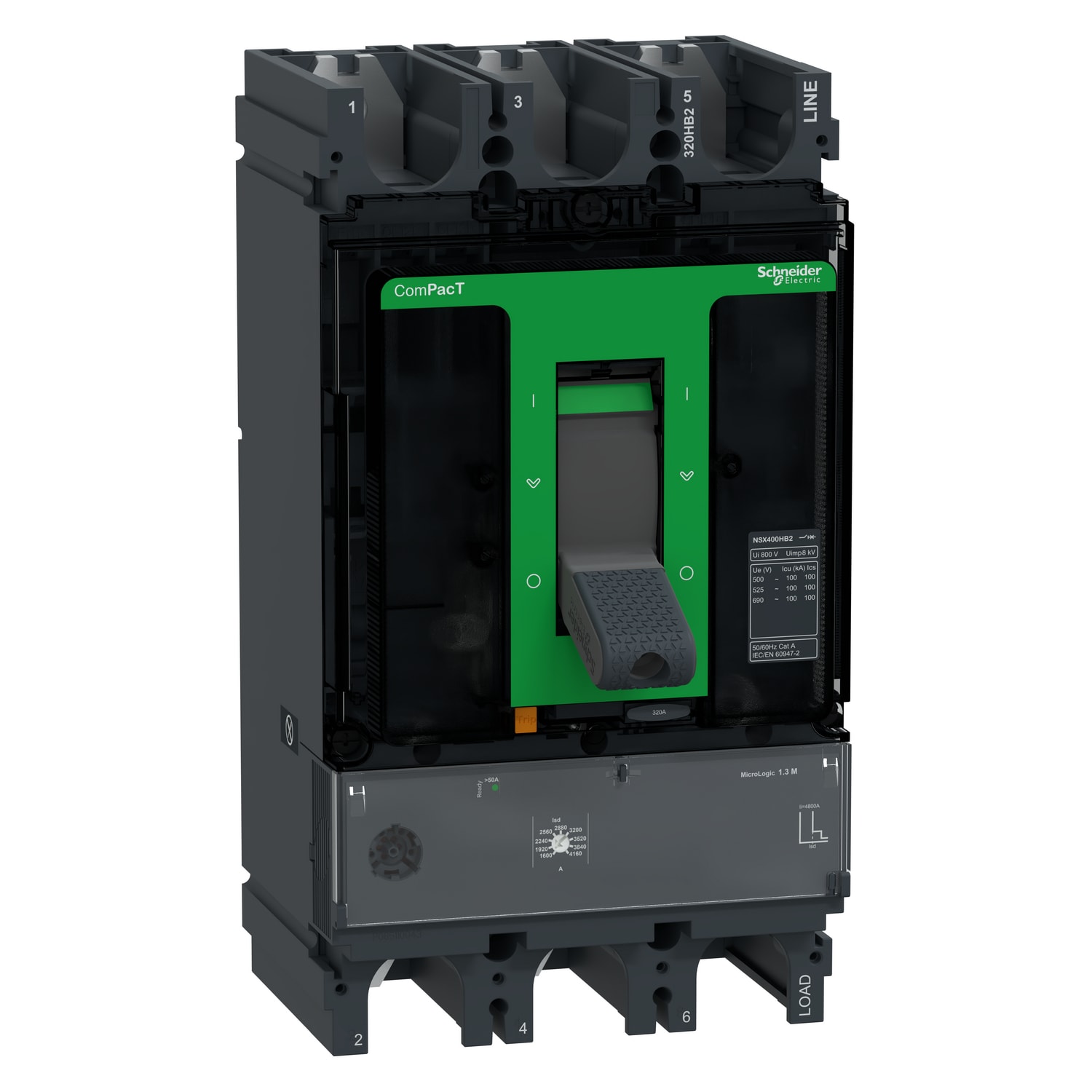

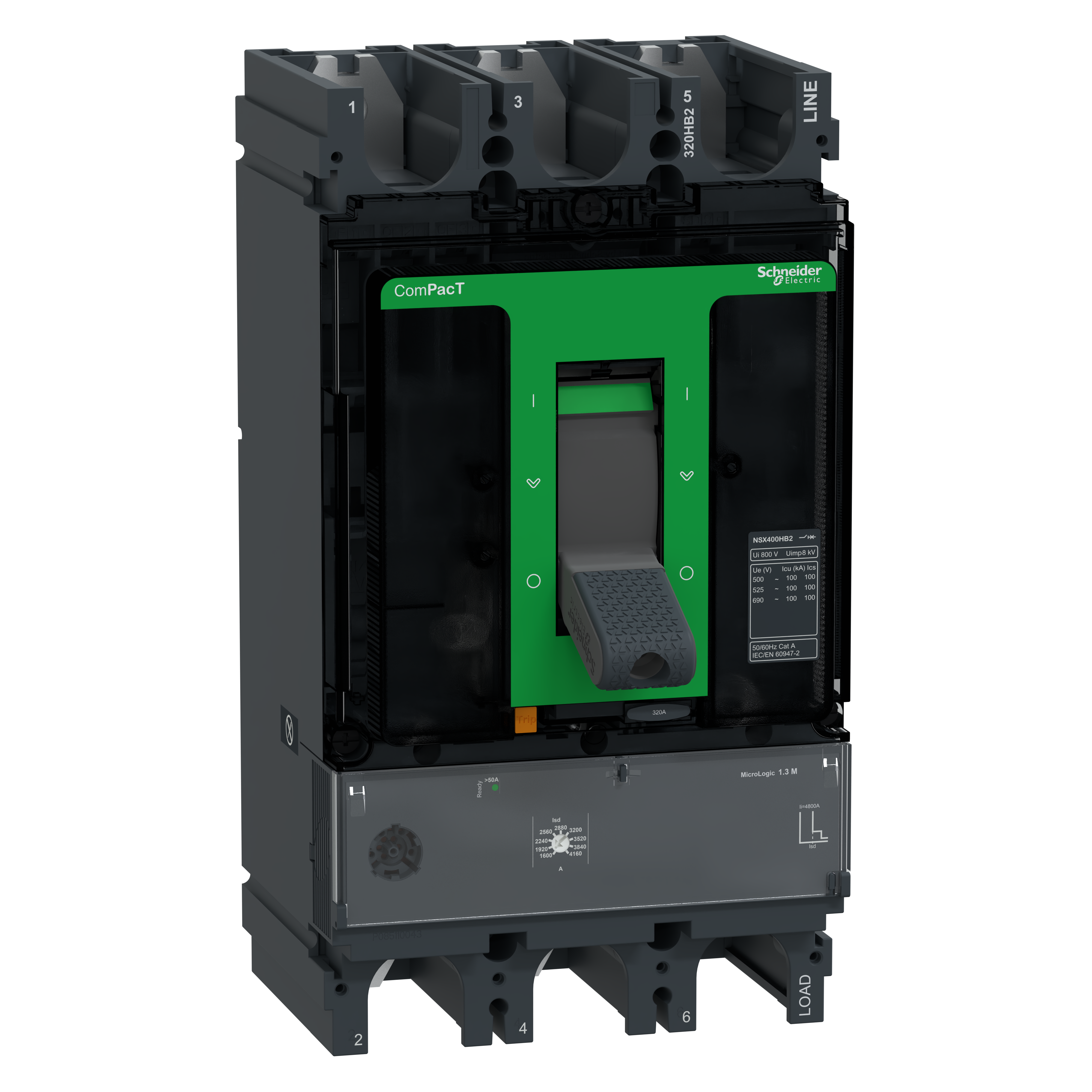

SCHNEIDER ELECTRIC - Interruttore, ComPact NSX400HB2, 100kA/690VAC, 3 poli, Sganciatore MicroLogic 1,3M 320A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tecnica di intervento - Elettronico
Intervallo di regolazione dell'attivatore di corto circuito non ritar - 4800 A
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Tensione d'esercizio nominale - 690 V
Con protezione da sovraccarico termico - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606481989239

Codice Sacchi

TEC40W31M320

Cod. produttore

C40W31M320

Codice Metel

SNRC40W31M320

Tecnica di intervento:

Elettronico

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

4800 A

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tensione d'esercizio nominale:

690 V

Con protezione da sovraccarico termico:

Corrente nominale permanente Iu:

320 A

Sensibile a guasto di fase:

Numero di poli:

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Tipologia di azionamento:

Altro

Grado di protezione (IP):

IP40

Larghezza:

140 mm

Profondità:

110 mm

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Potenza dissipata:

36.87 W

Altezza:

255 mm

ComPacT NSX400HB2 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 100 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic da 1,3 M con corrente nominale di 320 A. Lo sganciatore MicroLogic da 1,3 M fornisce una protezione regolabile di breve periodo e una protezione istantanea fissa. La versione a 3 poli (140 mm x 255 mm x 110 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. ComPacT NSX400HB2 fa parte dell'architettura EcoStruxure Power di Schneider Electric.

Dichiarazione EPD (Environmental Prod Declaration)

Scarica documento

Dichiarazione DOC CE (Declaration of conformity)

Scarica documento

Dichiarazione RoHS

Scarica documento

Manuale d'installazione

Scarica documento

Manuale d'uso

Scarica documento

Scheda tecnica

Scarica documento
