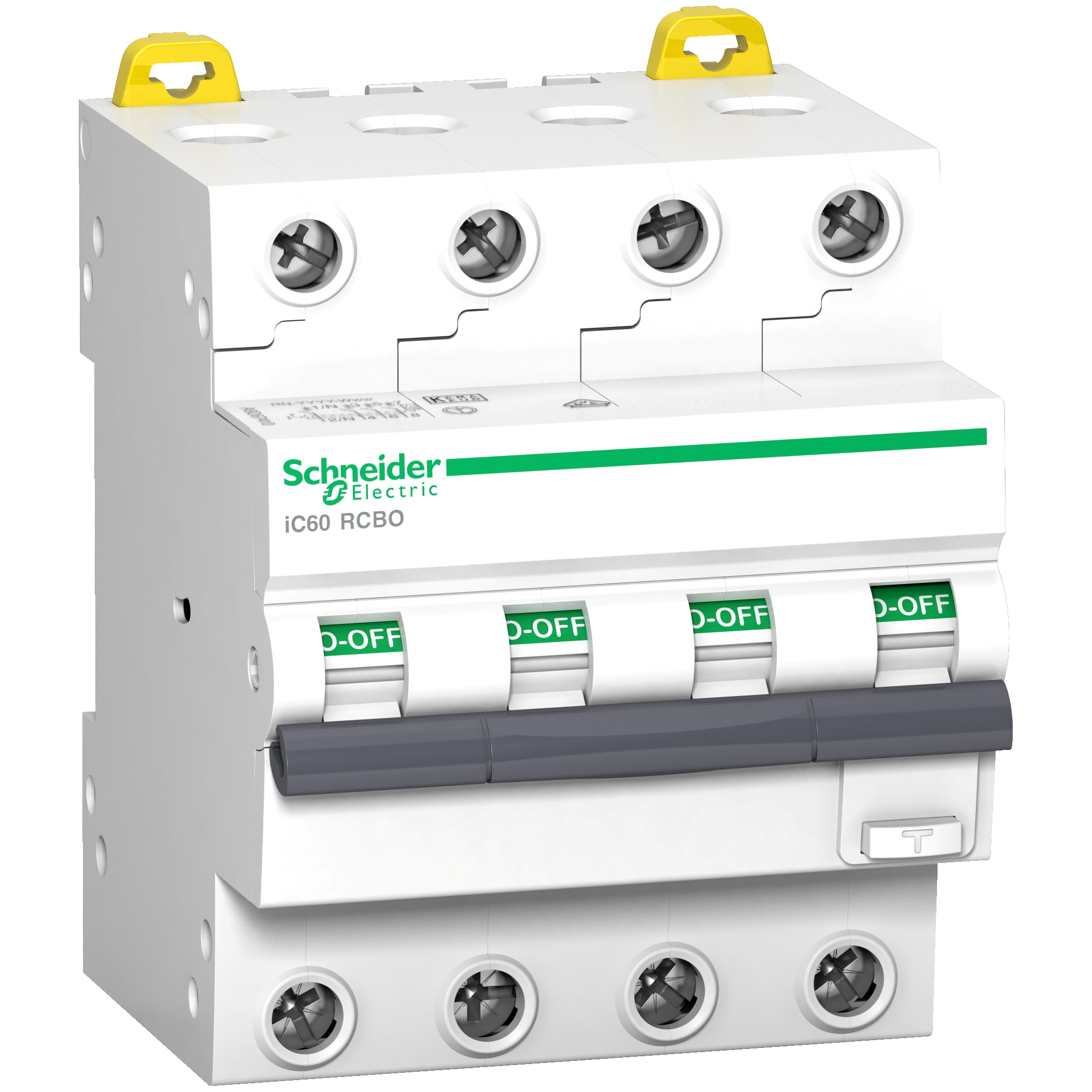

SCHNEIDER ELECTRIC - iC60N RCBO 4P 10A 30mA C 6000A A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

numero di poli (totale) - 4
numero di poli protetti - 4
Tensione Nominale - 400 V
tensione di isolamento nominale Ui - 500 V
resistenza di tensione ad impulso nominale Uimp - 4 kV

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

Acti9 iC60 RCBO (2P

Vedi tutti i prodotti di questa serie

EAN

3606481157591

Codice Sacchi

TEA9D67410

Cod. produttore

A9D67410

Codice Metel

SNRA9D67410

numero di poli (totale):

numero di poli protetti:

Tensione Nominale:

400 V

tensione di isolamento nominale Ui:

500 V

resistenza di tensione ad impulso nominale Uimp:

4 kV

Corrente Nominale:

10 A

corrente di guasto nominale:

0.03 A

tipo di corrente di guasto:

classe di limitazione energetica:

potere di interruzione nominale secondo EN 61009:

6 kA

potere di interruzione nominale secondo IEC 60947-2:

6 kA

potere di interruzione nominale in cortocircuito secondo EN 61009-1:

6 kA

caratteristiche di spegnimento:

non ritardato

resistenza a corrente impulsiva:

0.25 kA

tipo di tensione di alimentazione:

frequenza:

50 Hz

caratteristica di intervento:

conduttore neutro a connessione:

Sì

con dispositivo di bloccaggio:

categoria di sovratensione:

grado di inquinamento:

temperatura ambiente durante il funzionamento:

-25÷40 °C

Numero moduli DIN:

profondità di incasso:

45 mm

montaggio a incasso:

protezione da scatto intempestivo:

grado di protezione (IP):

IP20

sezione conduttore collegabile unifilare:

1÷35 mm²

sezione conduttore collegabile multifilare:

1÷25 mm²

L'Acti 9 iC60 RCBO è un interruttore differenziale modulare e affidabile con protezione dalle sovracorrente (RCBO). È un magnetotermico differenziale 4P con 4 poli protetti, corrente nominale di 10 A e tensione di funzionamento da 380 VCA a 415 VCA. La capacità di interruzione da 280 VCA a 415 VCA è di 6 kA secondo le norme EN/IEC EN/IEC 61009-2-1 e EN/IEC 60947-2. La resistenza elettrica raggiunge i 10.000 cicli, mentre la durata meccanica raggiunge i 20.000 cicli. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. La posizione del dispositivo nel sistema è per partenze e la classe di protezione contro la dispersione verso terra è di tipo A. Questo prodotto è conforme alle norme EN/IEC 60947-2 e EN/IEC 61009-2-1. Questo prodotto sfrutta l'esperienza di Schneider Electric nello sviluppo di dispositivi modulari per applicazioni commerciali e industriali di oltre 40 anni. Questo prodotto è conforme allo standard IEC 61009-2-1, è di classe IP20 e può essere montato su guida DIN. Offre una finestra rossa frontale per indicare l'intervento in caso di dispersione verso terra e ridurre il tempo di intervento e dispone di un pulsante di prova.
