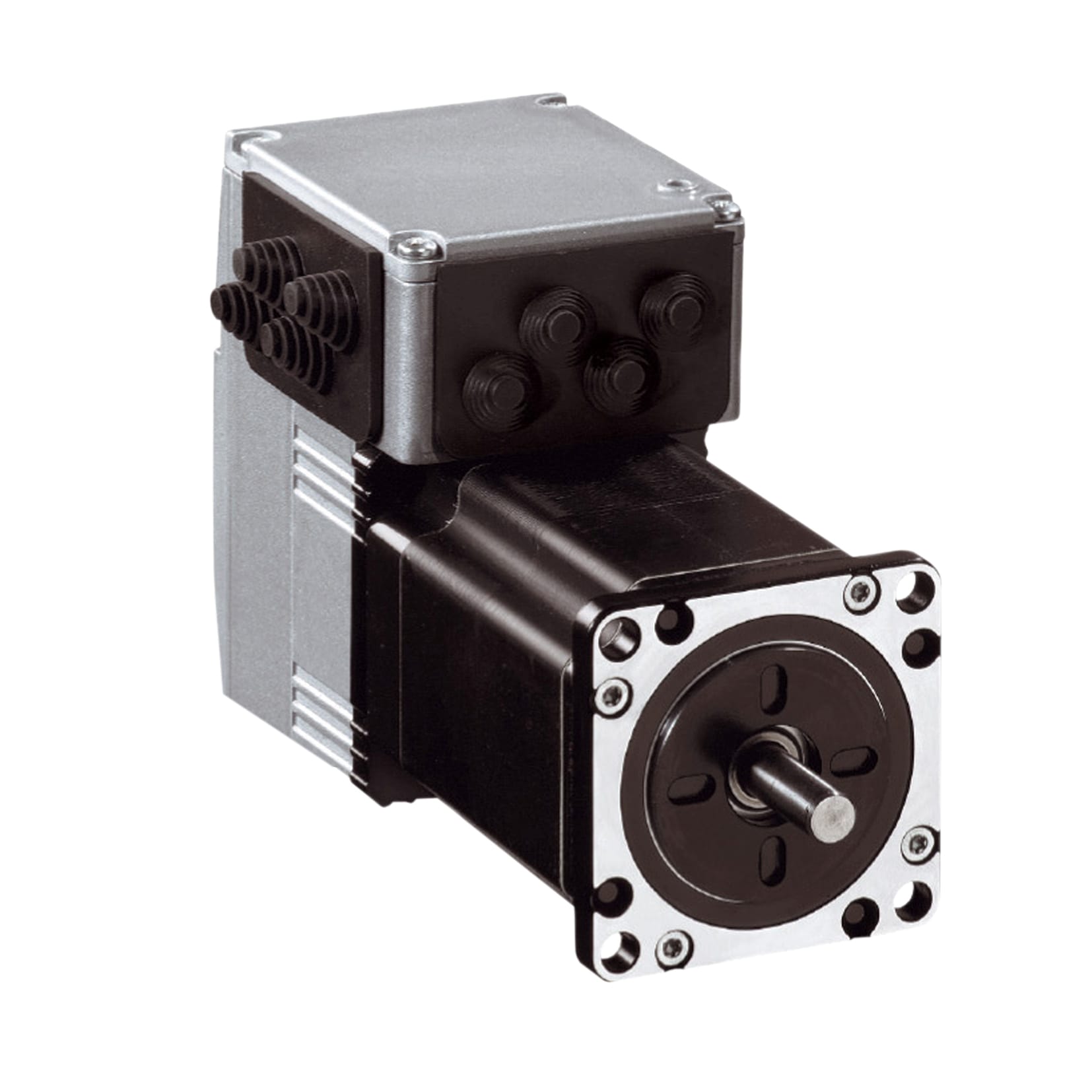

SCHNEIDER ELECTRIC - Drive integrato ILS con motore stepper - 24..36 V - CANopen DS301 - 3.5A

SCHNEIDER ELECTRIC S.P.A.
copiacopia
SCHNEIDER ELECTRIC - Drive integrato ILS con motore stepper - 24..36 V - CANopen DS301 - 3.5A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipologia - motore passo passo

  • Tensione Nominale - 24 V

  • Corrente Nominale - 6 A

  • frequenza nominale - 50÷60 Hz

  • tipo di tensione di alimentazione - AC/DC

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

Serie di prodotti

EAN

3389119227049

Codice Sacchi

TEILS1F571PB1A0

Cod. produttore

ILS1F571PB1A0

Codice Metel

SNRILS1F571PB1A0

Tipologia:

motore passo passo

Tensione Nominale:

24 V

Corrente Nominale:

6 A

frequenza nominale:

50÷60 Hz

tipo di tensione di alimentazione:

AC/DC

numero di fasi:

3

Attacco Lampada:

altri

grado di protezione (IP):

IP54

numero di poli:

6

tipologia costruttiva:

altri

Classe di efficienza del motore:

altri

classe di isolamento secondo IEC:

altri

ciclo di sollecitazione:

altri

coppia nominale:

4.5 Nm

rapporto corrente di avviamento:

0

rapporto coppia di avviamento:

0

rapporto coppia di rovesciamento:

0

cuscinetto:

altri

con protezione anticondensa:

No

con resistore a coefficiente di temperatura positivo (PTC):

No

con rivelatore termometro a resistenza (RTD):

No

sicurezza intrinseca (IS):

senza

adatto per la regolazione della frequenza:

No

temperatura d’esercizio:

0÷50 °C

capacità di sovraccarico:

No

metodo di raffreddamento:

altri

esecuzione estremità di albero:

altri

impregnazione sotto vuoto e pressione (VPI):

altri

Drive integrato con motore passo-passo, senza riduttore e senza freno d'arresto. Il feedback è dato da una tacca di zero. La sua velocità nominale è 500 giri/min a 24 VCC, 1000 giri/min a 36 VCC. La coppia nominale è 0,45 Nm. Incorpora 4 segnali che possono essere utilizzati come ingresso o uscita. Questo drive integrato è costituito da elettronica di controllo con interfaccia di comunicazione per il bus CANopen DS301 e motore passo-passo a 3 fasi. Le sue velocità di trasmissione sono 50, 100, 125, 250, 500, 800 e 1000 kbaud. Il collegamento elettrico viene eseguito su un connettore della scheda a circuito stampato. Le dimensioni della flangia del motore sono 57 mm. Viene installato con 4x fori di montaggio da 5,2 mm. Il diametro del cerchio dei fori di montaggio è di 66,6 mm. Pesa 1.3 kg. Integra un'interfaccia CANopen DS301. Questo prodotto è certificato da cUL, TÜV e UL. Queste posizioni di montaggio sono consentite secondo IEC 60034-7 come albero IM B5 orizzontale, albero IM V1 verticale, estremità dell'albero giù, albero IM V3 verticale, estremità dell'albero su. Le unità integrate Lexium vengono utilizzate per creare soluzioni di controllo del movimento decentralizzato in unità molto compatte. Unità integrate per il controllo del movimento con motore passo-passo, servo o brushless DC.
