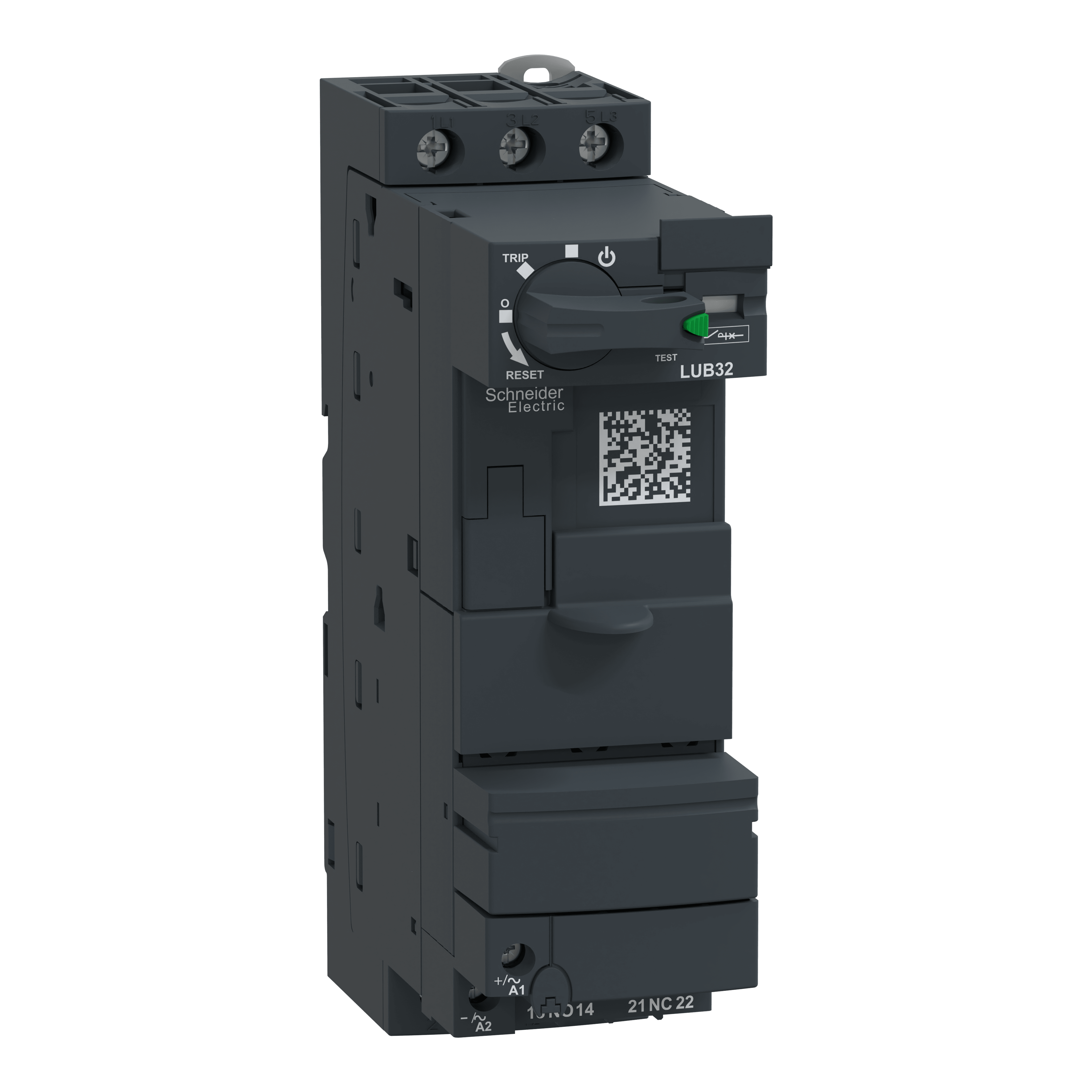

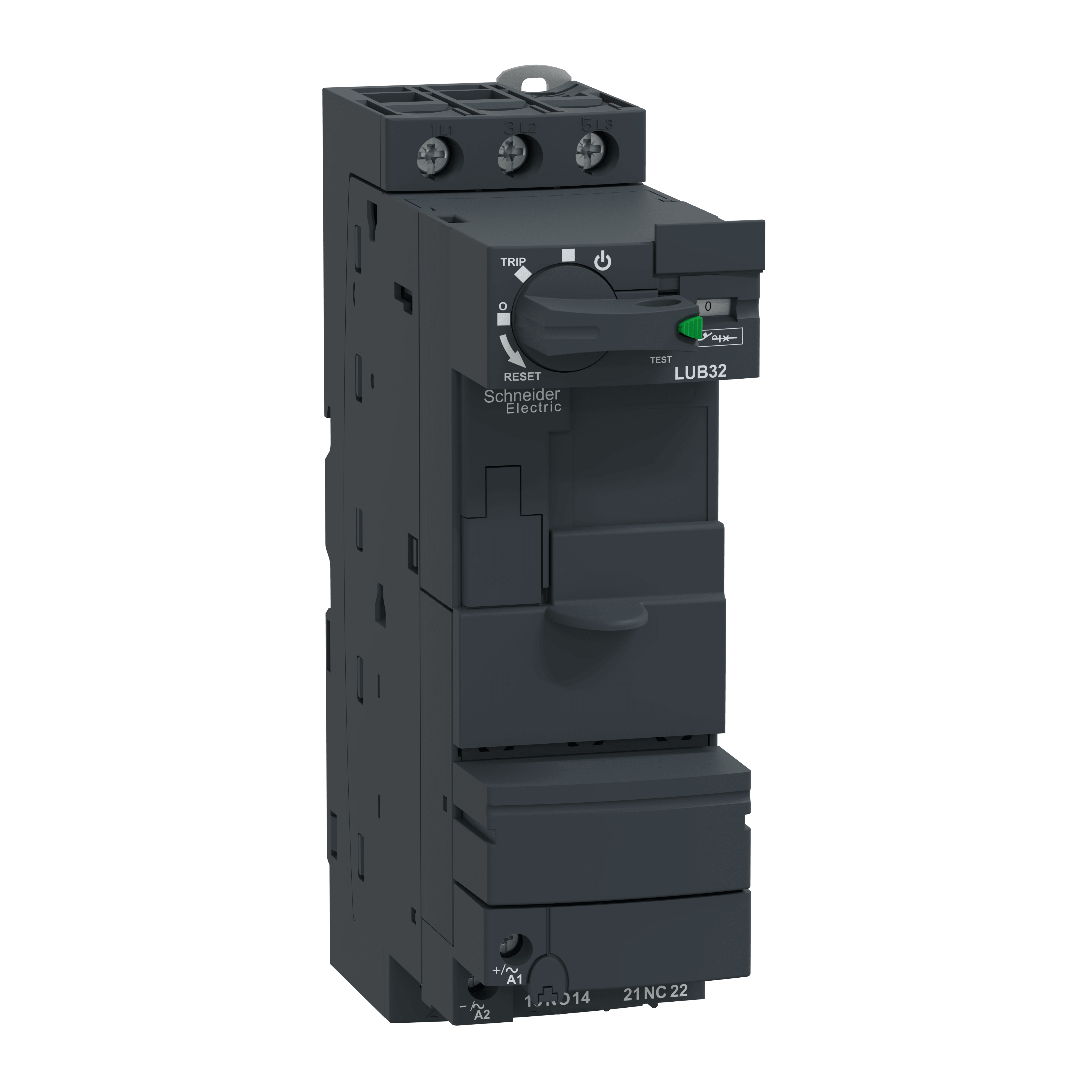

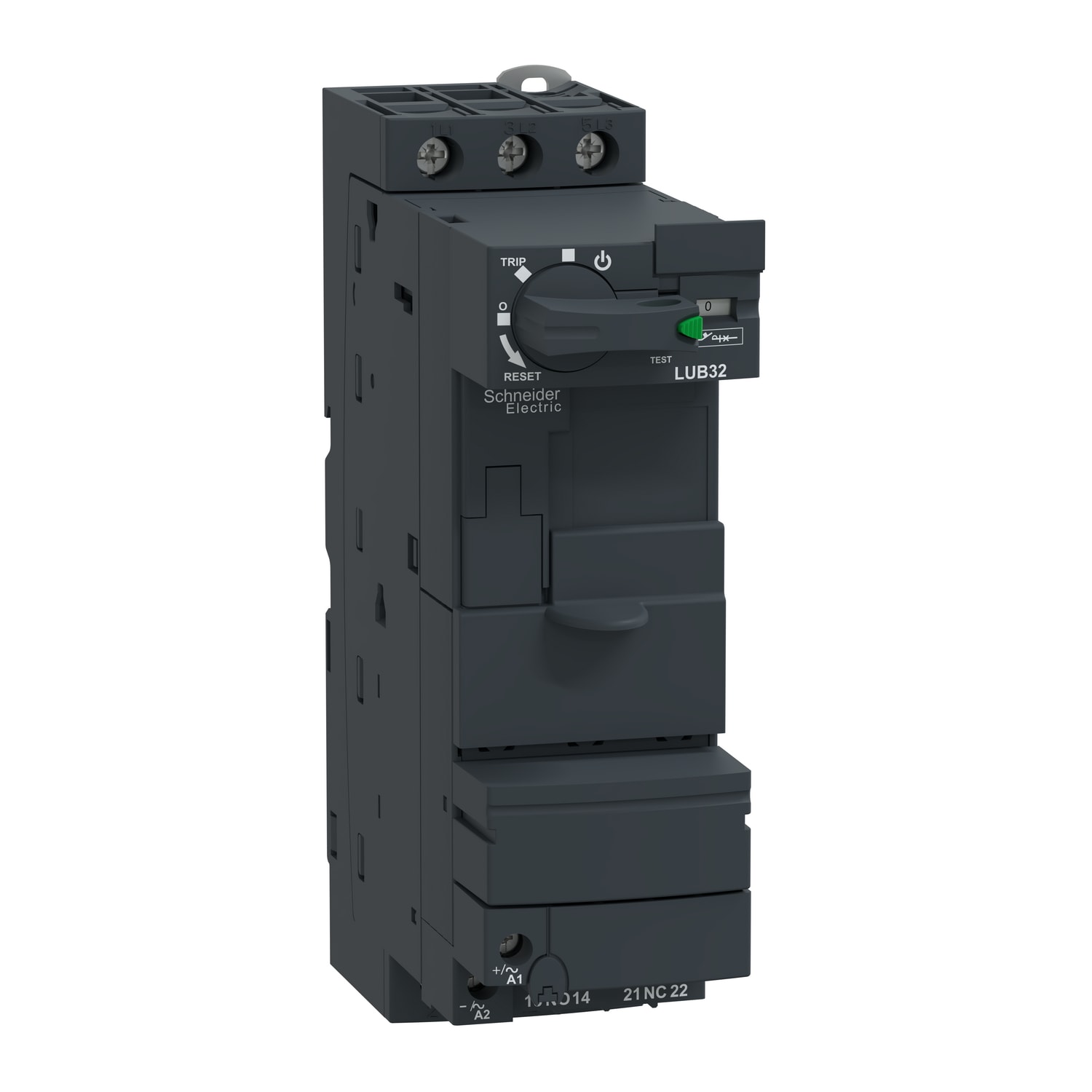

SCHNEIDER ELECTRIC - Base di potenza - TeSys U - 32 A - Controllo morsetti a vite

Tipo di avviatore motore:

Starter diretto

Tensione di alimentazione pilota nominale per AC 50 hz:

24÷240 V

Tensione di alimentazione pilota nominale per AC 60 hz:

24÷240 V

Tensione di alimentazione pilota nominale per DC:

24÷220 V

Potenza d'esercizio nominale per AC-3, 400 V:

15 kW

Corrente d'esercizio nominale per AC-3, 400 V:

32 A

Esecuzione collegamento elettrico per circuito corrente ausiliaria e:

Raccordo a vite

Con attivatore di corto circuito:

Sì

Tipo di tensione per l'azionamento:

AC/DC

Potenza d'esercizio nominale per AC-3, 230 V, 3 fasi:

7.5 kW

Potenza nominale, 460 V, 60 Hz, 3 fase:

15 kW

Potenza nominale, 575 V, 60 Hz, 3 fase:

15 kW

Corrente d'esercizio nominale Ie:

32 A

Corrente corto circuito nominale condizionale, coordinamento tipo 1,:

10000 A

Corrente corto circuito nominale condizionale, coordinamento tipo 1,:

4000 A

Corrente di corto circuito nominale condizionale, coordinamento di ti:

50000 A

Corrente di corto circuito nominale condizionale, coordinamento di ti:

50000 A

Numero di contatti ausiliari, normalmente aperto:

1

Numero di contatti ausiliari, normalmente chiusi:

1

Temperatura ambiente, limite superiore senza limitazione:

70 °C

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Adatto per montaggio su guida portante:

Sì

Con trasformatore:

No

Numero di punti di comando:

3

Adatto per arresto d'emergenza:

No

Tipo coordinamento secondo IEC 60947-4-3:

Classe 2

Numero di segnalatori luminosi:

0

Reset esterno possibile:

No

Con fusibile:

No

Grado di protezione (IP):

IP20

Protocollo di supporto per TCP/IP:

No

Protocollo di supporto perPROFIBUS:

No

Protocollo di supporto per CAN:

No

Protocollo di supporto per INTERBUS:

No

Protocollo di supporto per ASI:

No

Protocollo di supporto per Modbus:

No

Protocollo di supporto per Data-Highway:

No

Protocollo di supporto per DeviceNet:

No

Protocollo di supporto per SUCONET:

No

Supporta il protocollo per LON:

No

Supporta il protocollo per profinet IO:

No

Supporta il protocollo per PROFINET CBA:

No

Supporta il protocollo per SERCOS:

No

Supporta il protocollo per Foundation Fieldbus:

No

Supporta il protocollo per ethernet/IP:

No

Supporta il protocollo per AS-Interface Safety at Work:

No

Supporta il protocollo per DeviceNet Safety:

No

Protocollo INTERBUS per Safety:

No

Supporta il protocollo per PROFIsafe:

No

Supporta il protocollo per SafetyBUS p:

No

Supporta il protocollo per altri sistemi bus:

No

Larghezza:

45 mm

Altezza:

154 mm

Profondità:

126 mm
