Fuori produzione

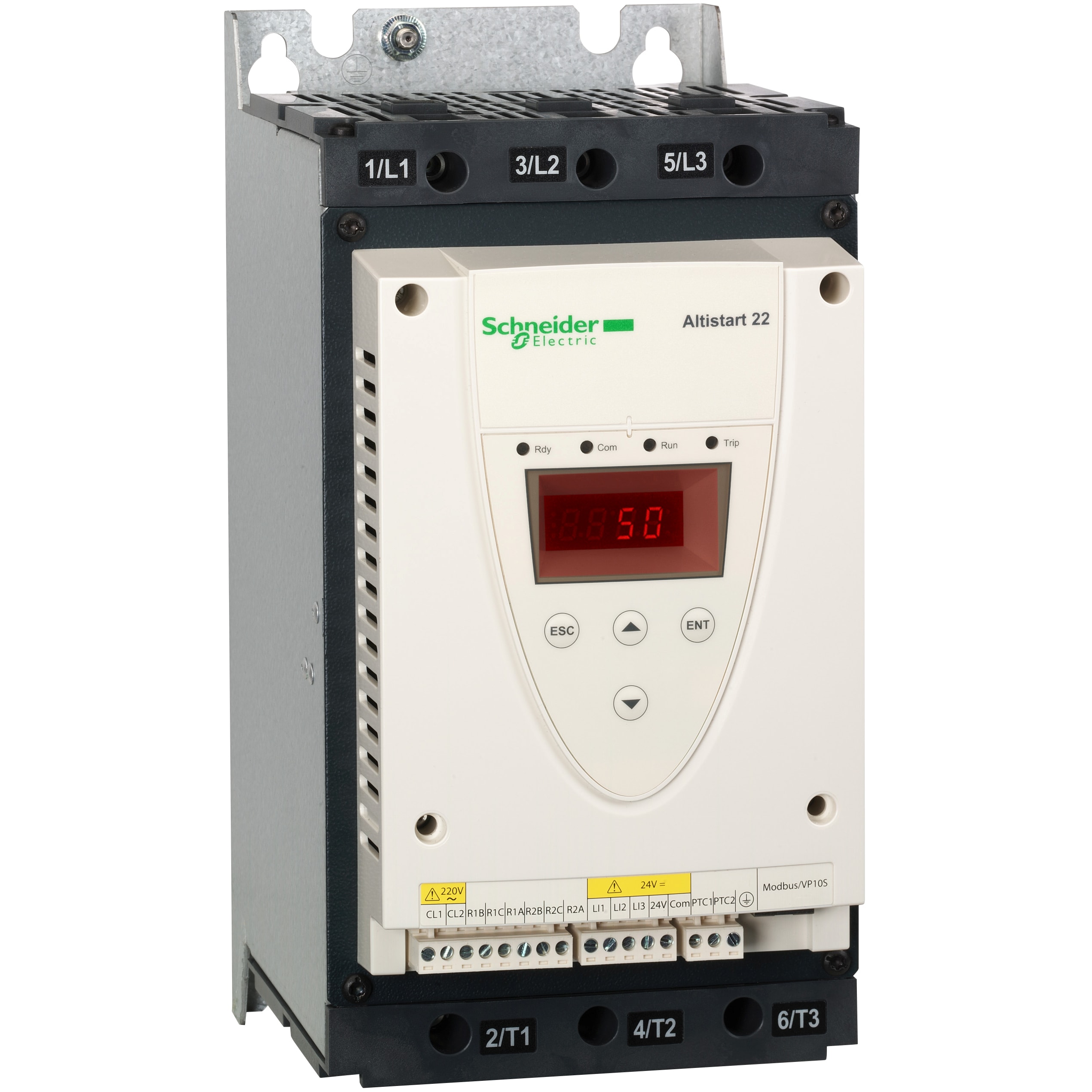

SCHNEIDER ELECTRIC - Avviatore statico ATS22, 220V, potenza 230V(18,5kW)/400-440V(37kW)/500V(45kW)

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione d'esercizio nominale Ue - 230÷600 V
Funzione - Una direzione di rotazione
Tensione di alimentazione pilota nominale per AC 50 hz - 230 V
Cavallottamento interno - Sì
Tensione di alimentazione pilota nominale per DC - 24 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

3606480167317

Codice Sacchi

TEATS22D75S6

Cod. produttore

ATS22D75S6

Codice Metel

SNRATS22D75S6

Tensione d'esercizio nominale Ue:

230÷600 V

Funzione:

Una direzione di rotazione

Tensione di alimentazione pilota nominale per AC 50 hz:

230 V

Cavallottamento interno:

Sì

Tensione di alimentazione pilota nominale per DC:

24 V

Con display:

Tipo di tensione per l'azionamento:

AC/DC

Regolazione della coppia:

Sì

Classe di intervento:

Altro

Grado di protezione (IP):

IP20

Corrente d'esercizio nominale Ie a 40°C Tu:

75 A

Potenza nominale motore trifase, circuito standard, a 230 V:

18.5 kW

Potenza nominale motore trifase, circuito standard, a 400 V:

37 kW

Temperatura ambiente nominale senza derating:

40 °C

Tensione di alimentazione pilota nominale per AC 60 hz:

220÷230 V

Protezione integrata contro il sovraccarico del motore:

Sì

L'avviatore Altistart 22 di Schneider Electric è in grado di alimentare motori asincroni a 3 fasi nella connessione di rete con una corrente nominale di 75 ampere, una potenza nominale da 18,5 a 45 kilowatt e una tensione nominale da 230 a 500 Vca. L'avviatore-rallentatore Altistart 22 consente l'avvio e l'arresto di macchine semplici e complesse come pompe centrifughe e a pistone, ventilatori, compressori a vite e apparecchiature per la movimentazione dei materiali. Dispone di un ingresso per sonda termica PTC per rilevare il surriscaldamento del motore e di numerose altre funzioni di monitoraggio del motore. Offre inoltre un bypass integrato ed è compatibile con il software SoMove, che consente il salvataggio e il trasferimento delle impostazioni di configurazione.
