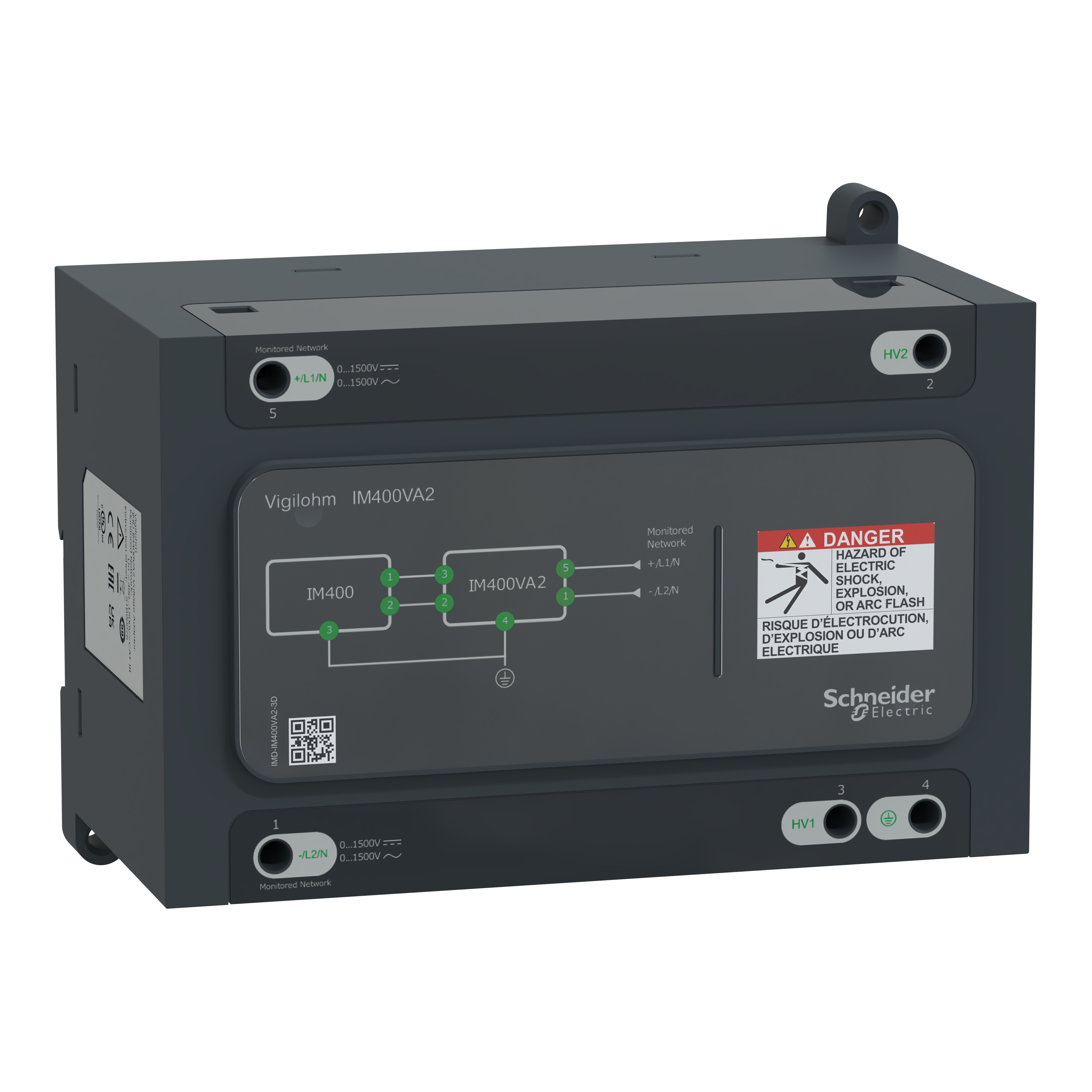

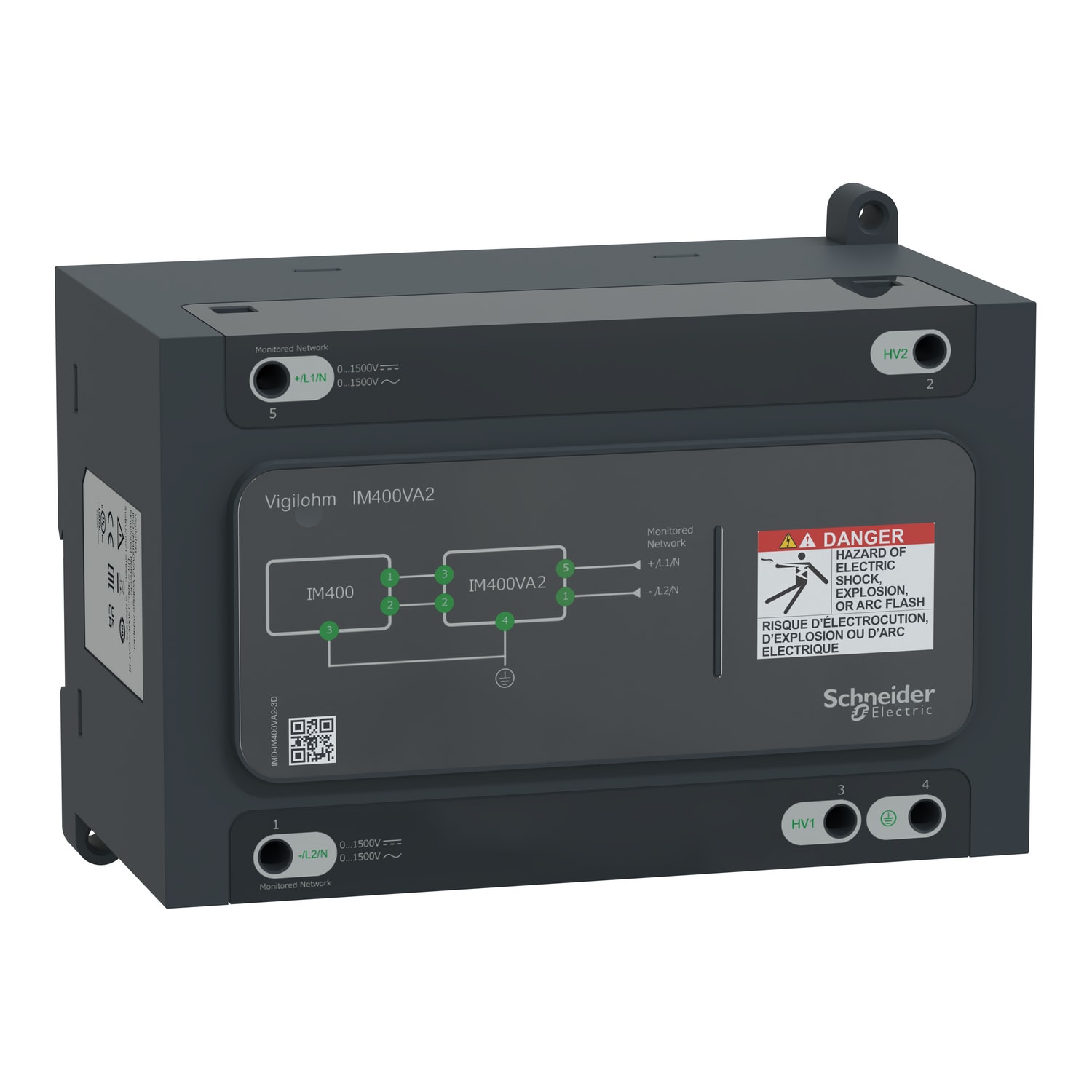

SCHNEIDER ELECTRIC - Adattatore di tensione, Vigilohm, Adattatore di tensione IM400, 1500 / 2600 V a 480 V

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

eseguito come trasformatore di sicurezza - No
tensione primaria 1 - 1500÷2600 V
tensione secondaria 1 - 480 V
adatto per installazione in serie - Sì
tensione primaria 2 - 0 V

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

Serie di prodotti

Vigilohm Insulation Monitoring Devices

Vedi tutti i prodotti di questa serie

EAN

3606480992100

Codice Sacchi

TEIMD-IM400VA2

Cod. produttore

IMD-IM400VA2

Codice Metel

SNRIMD-IM400VA2

eseguito come trasformatore di sicurezza:

tensione primaria 1:

1500÷2600 V

tensione secondaria 1:

480 V

adatto per installazione in serie:

Sì

tensione primaria 2:

0 V

eseguito come trasformatore di separazione:

Sì

tensione secondaria 2:

0 V

Larghezza:

190 mm

profondità:

112.9 mm

Altezza:

144 mm

adatto per montaggio su scheda:

tensione primaria 10:

0 V

tensione secondaria 3:

0 V

tensione primaria 9:

0 V

tensione secondaria 8:

0 V

eseguito come trasformatore a risparmio energetico:

tensione primaria 3:

0 V

tensione primaria 4:

0 V

tensione primaria 5:

0 V

tensione primaria 6:

0 V

tensione primaria 7:

0 V

tensione primaria 8:

0 V

tensione secondaria 4:

0 V

tensione secondaria 5:

0 V

tensione secondaria 6:

0 V

tensione secondaria 7:

0 V

tensione secondaria 9:

0 V

tensione secondaria 10:

0 V

tensione di corto circuito relativa Uk:

3 %

L'accessorio appartiene alla gamma Vigilohm, progettata per monitorare le reti elettriche IT non collegate a terra a livello di linea feeder, in conformità alle norme sull'installazione e sui prodotti. L'accessorio è un adattatore di tensione collegato tra la rete monitorata e il dispositivo di monitoraggio dell'isolamento. Consente di monitorare il livello di isolamento delle reti con un livello di tensione superiore a quello che i dispositivi sono in grado di supportare in modalità nativa. Il prodotto presenta un rivestimento conforme, pertanto può essere utilizzato in ambienti difficili e siti fotovoltaici. Da utilizzare con un dispositivo di monitoraggio dell'isolamento IM400C su una rete da 830V AC a 2600V AC, tra due fasi se il neutro è accessibile. In alternativa può essere impiegato su una rete da 480V AC a 1500V AC, tra fasi se il neutro non è accessibile. Compatibile anche con le reti da 480V DC a 1500V DC. Dimensioni dell'adattatore di tensione: altezza 132 mm, larghezza 178 mm, profondità 112,9 mm; peso 200 grammi.
