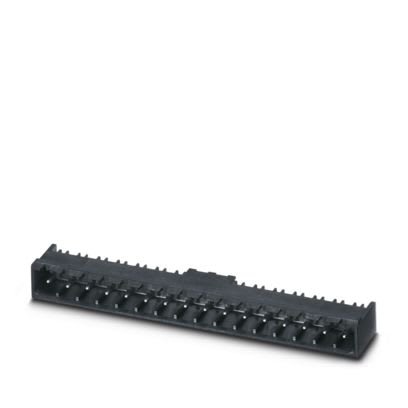

PHOENIX CONTACT - CCA 2,5/14-G P20 THR PRESA DA C.S.

PHOENIX CONTACT S.P.A.
copiacopia
PHOENIX CONTACT - CCA 2,5/14-G P20 THR PRESA DA C.S.

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione del contatto - Spina

  • Numero di poli - 14

  • Esecuzione del connettore - Connettore fissato

  • Numero di serie di contatti a innesto - 1

  • Esecuzione del collegamento elettrico - Altro

Imballaggio e Condizioni

  • 52 PZ

  • Prodotto a catalogo

EAN

4055626020761

Codice Sacchi

PJ1836463

Cod. produttore

1836463

Codice Metel

PHC1836463

Esecuzione del contatto:

Spina

Numero di poli:

14

Esecuzione del connettore:

Connettore fissato

Numero di serie di contatti a innesto:

1

Esecuzione del collegamento elettrico:

Altro

Colore del corpo:

Nero

Materiale del rivestimento di contatto:

Stagno

Tipo di fissaggio:

Altro

Dimensione modulare dei contatti:

5 mm

Corrente nominale In:

12 A

Dimensione modulare dei collegamenti:

5 mm

Tensione nominale:

320 V

Tensione impulsiva nominale:

4 kV

Categoria di sovratensione:

III

Grado di inquinamento:

2

Diametro del pin di collegamento:

1.6 mm

Lunghezza del pin:

2 mm

Materiale del corpo isolante:

Altro

Temperatura d'esercizio:

-40÷100 °C

Tipo di banderuolatura:

Cartone (per SMD)

Presa base per circuiti stampati, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero dei potenziali: 14, numero di file: 1, numero poli: 14, numero di connessioni: 14, serie di prodotti: CCA 2,5/..-G, passo: 5 mm, montaggio: Saldatura TTHR / ad onde, layout pin: Pinning lineare, lunghezza pin [P]: 2 mm, numero di pin di saldatura per potenziale: 1, sistema di spine: COMBICON MSTB 2,5, Orientamento pin d'inserimento: Standard, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone, Le informazioni per l'utente e le proposte di progettazione per la tecnologia Through Hole Reflow sono indicate nella pagina: Download

Scheda tecnica

Scarica documento
