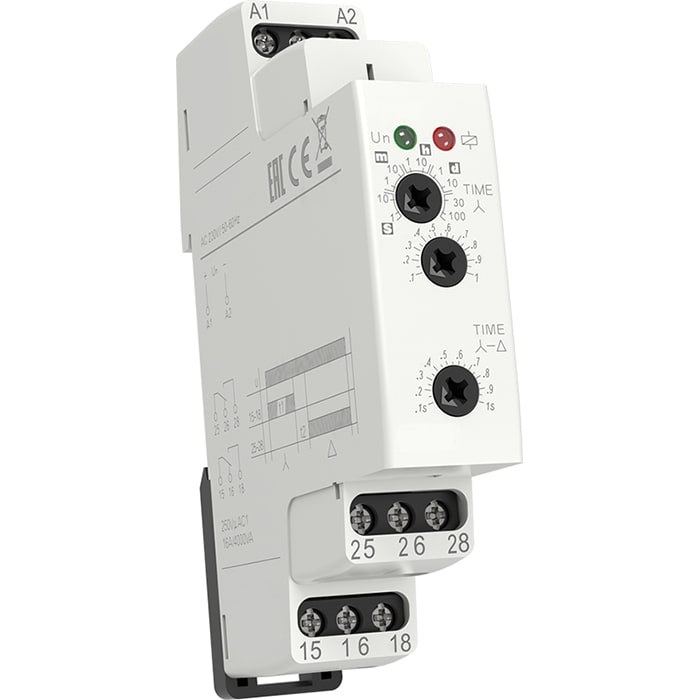

PERRY ELECTRIC - Relè temporizzato multitensione stella-triangolo 1 DIN
Accedi per visualizzare prezzi e disponibilità
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8019108028122
Codice Sacchi
PY1RT80S
Cod. produttore
1RT80S
Codice Metel
PER1RT80S
- Serve per avviamento stella/triangolo dei motori trifase
- Tempo t1 (avvio a stella)- Impostazione dell’intervallo di tempo tramite selettore rotativo- Regolazione fine tempo tramite potenziometro
- Tempo t2 ritardo tra STAR / DELTA- Regolazione fine tempo tramite potenziometro
- LED rosso multifunzione lampeggia o acceso a seconda della stato di funzionamento AlimentazioneTerminali di alimentazione A1 - A2Tensione di ="s2" style="background-color: initial;">alimentazione AC/DC 12-240 V (AC 50/60 Hz)Potenza assorbita (max) 2 VA/1,5 WTolleranza voltaggio -15% +10%Indicazione alimentazione LED verde Funzione="s2" style="background-color: initial;">Temporizzazione t1: 0,1 s - 100 giorni / t2: 0,1 s - 1 s="s2" style="background-color: initial;">Impostazione switch e potenziometroTolleranza sul ="s2" style="background-color: initial;">tempo 5% su impostazione meccanica="s2" style="background-color: initial;">Precisione di ripetizione 0,2% su valore impostato UsciteTipo ="s2" style="background-color: initial;">uscite 2 contatti in scambioMateriale contatti AgNiCorrente nominale 16 A / AC1Corrente di spunto 30 A / 3 sCapacità di interruzione 4.000 VA/AC1, 384 W/DCTensione di commutazione 250V AC/24V DCPotenza dissipata (contatti) max 1.2 W="s2" style="background-color: initial;">Indicazione uscita LED rosso multifunzione="s2" style="background-color: initial;">Vita elettrica 50.000 operazioni="s2" style="background-color: initial;">Vita meccanica 10.000.000 operazioniTempo di reset max 150 ms Altre informazioni="s2" style="background-color: initial;">Uso domestico / terziario / industrialeTipo installazione barra DIN="s2" style="background-color: initial;">Grado protezione (IP) IP20 / IP40 a retroquadroRigidità dielettrica 4.000 V a.c.="s2" style="background-color: initial;">Sezione max. cavi ai morsetti 1 x 2,5 o 2 x 1,5 mmq1 x 2,5 mmq con capocordaTemperatura funzionamento -20 ÷ 55°CTemperatura stoccaggio -30 ÷ 70°CGrado di inquinamento 2Categoria di sovratensione III="s2" style="background-color: initial;">Standard EN 61812-1Dimensioni (L x P x H) mm 17,6 x 64 x 90="s2" style="background-color: initial;">Peso 78 g.
Scheda tecnica
Scarica documento
Manuale d'installazione
Scarica documento
