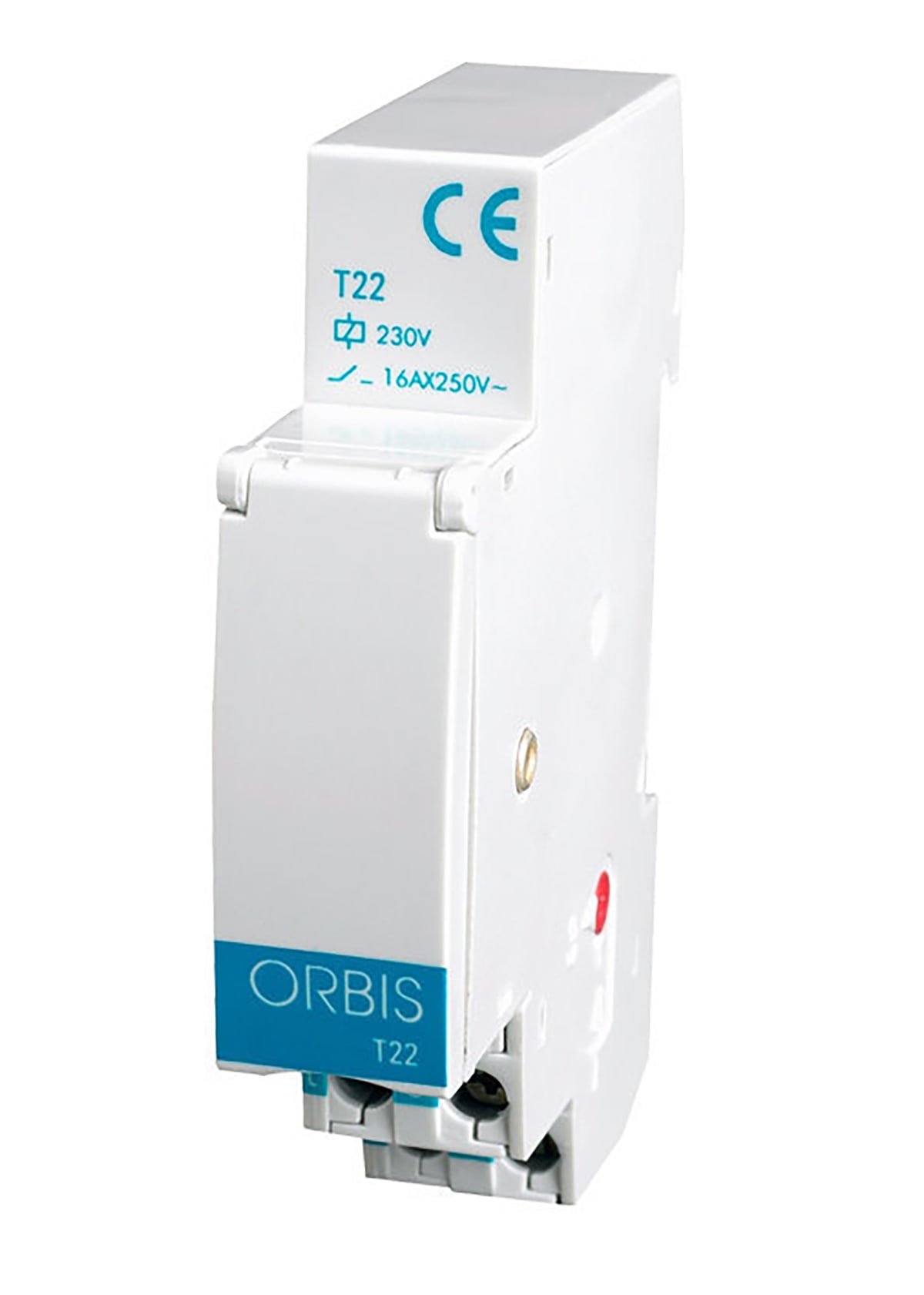

ORBIS - T-22 Automatico luci scale 1 modulo DIN, riarmabile, 230V
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Funzione - Meccanico
Tipo di montaggio - Guida DIN
Numero moduli DIN - 1
Profondità di incasso - 55 mm
Numero contatti normalmente aperti (NA) - 0
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709102500
Codice Sacchi
O9OB063031
Cod. produttore
OB063031
Codice Metel
ORBOB063031
Funzione:
Meccanico
Tipo di montaggio:
Guida DIN
Numero moduli DIN:
1
Profondità di incasso:
55 mm
Numero contatti normalmente aperti (NA):
0
Numero contatti normalmente chiusi (NC):
1
Numero contatti di commutazione:
0
Tensione di comando 1:
230 V
Tipo di tensione di comando 1:
AC
Frequenza della tensione di comando 1:
50 Hz
Ritardo di caduta:
0.75÷7 min
Tasto di corrente lampada al neon:
0 mA
Tipo funzionamento:
Circuito a 3 e 4 conduttori
Preavviso di spegnimento:
Senza
Funzione d'impulso di corrente selezionabile:
No
Commutazione ritardata:
Resettabile
Tensione di alimentazione:
207÷253 V
Tipo di tensione (tensione di alimentazione):
AC
Carico max. lampada a incandescenza:
3000 W
Carico max. della lampada fluorescente:
0 VA
Carico max. della lampada fluorescente (circuito duo):
0 VA
Carico max. della lampada fluorescente (compensazione parallela):
1200 VA
Max. commutazione del LED di alimentazione:
0 W

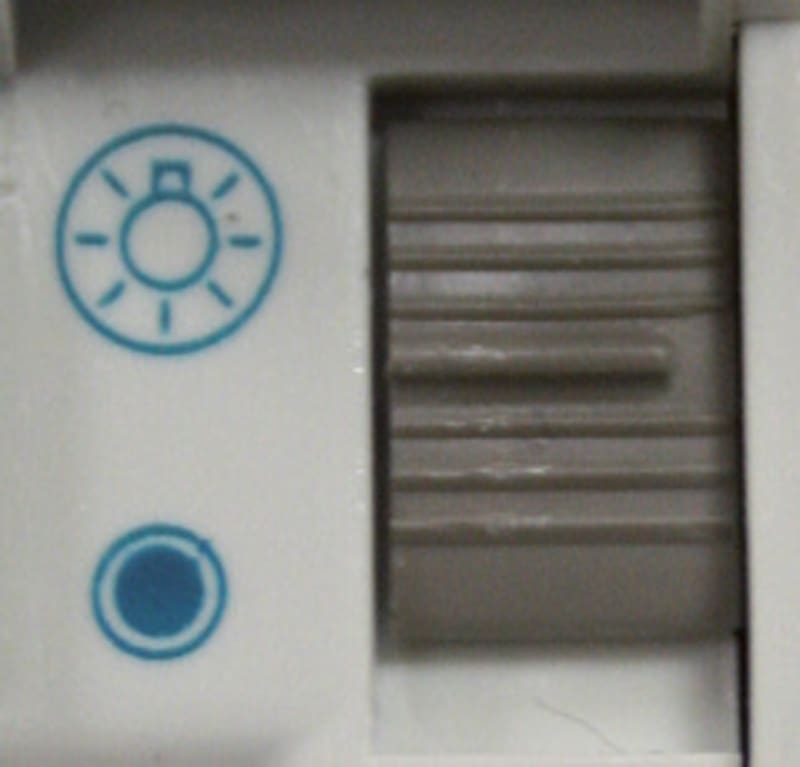

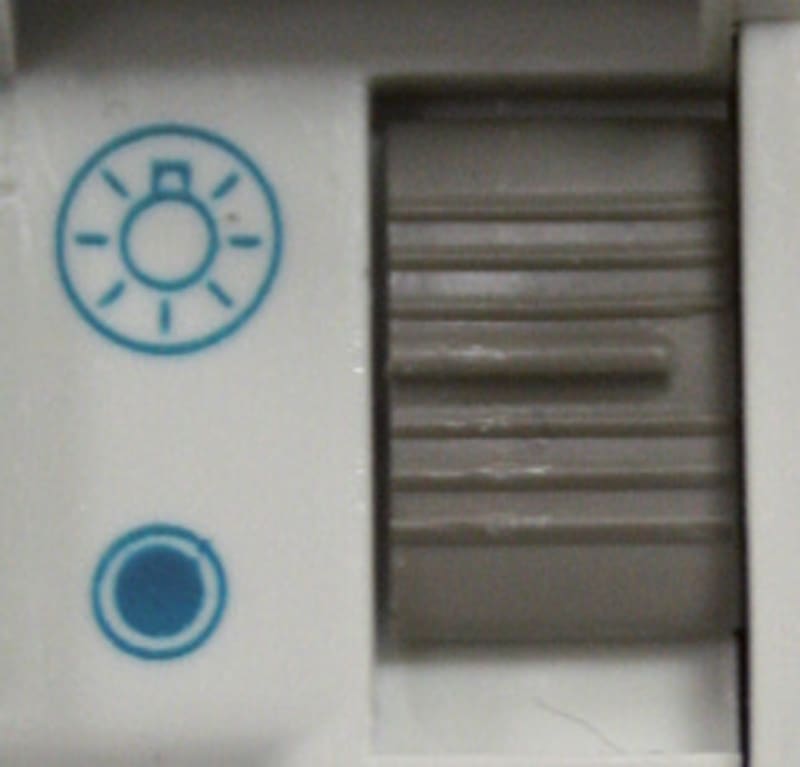

- Lo sportellino frontale una volta chiuso nasconde i comandi di regolazione evitando interventi accidentali da persone non autorizzate
- Selettore frontale della regolazione del tempo di accensione
- Riarmabile
- Installazione a 3 o 4 fili tramite selettore
- Pulsanti luminosi ammessi
- Interruttore manuale: Automatico o acceso permanente
- Temporizzazione regolabile da 45 sec a 7 min
CARATTERISTICHE TECNICHE
- Tensione nominale: 230 V AC
- Frequenza nominale: 50 Hz
- Portata dei contatti: 16 A / 250 V AC con sfasamento = 1
- Carichi massimi:
- Incandescenza: 3000 W
- Fluorescenza: 1200VA
- Alogena basso voltaggio: 2000 VA
- Alogena 230 V AC: 3000 W
- Lampade basso consumo: 900 VA
- LED: 100 VA
- Temporizzazione: da 45 secondi a 7 minuti
- Pulsanti Luminosi: con lampade al neon sino a 50 mA
- Temperatura di funzionamento: -10 °C a +45 °C
- Classe di protezione: II secondo EN60335 in condizioni di montaggio corrette
- Tipo di protezione: IP20 secondo EN60529
- Installazione: Su barra DIN da 35 mm secondo EN 60715
