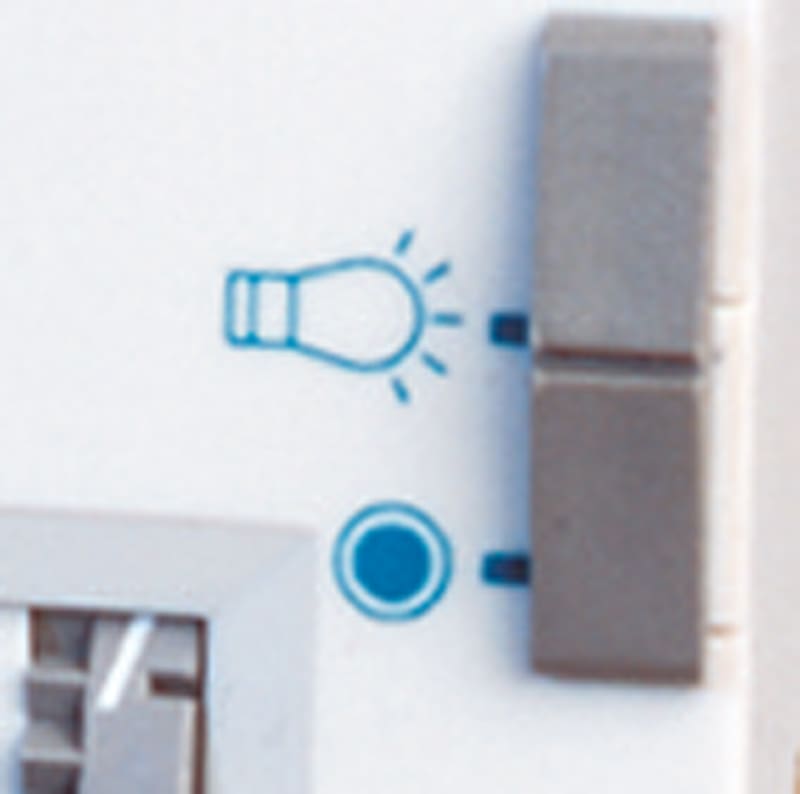

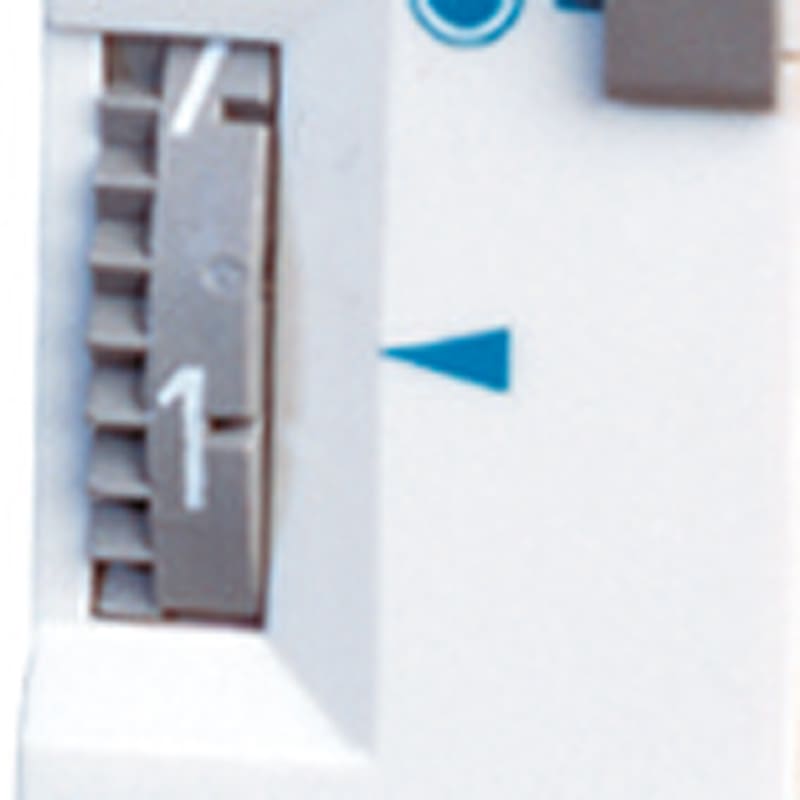

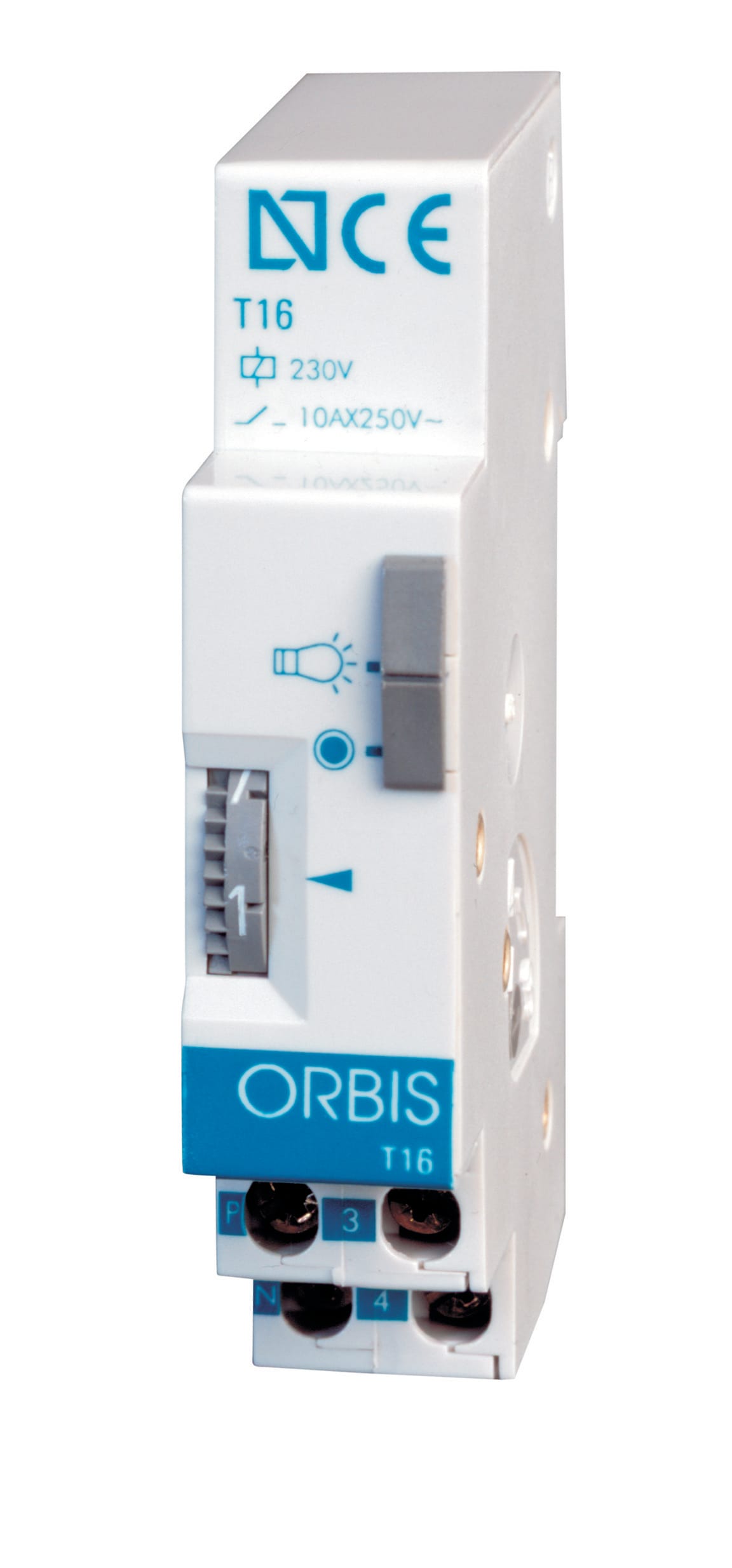

ORBIS - T-16 Automatico luci scale 1 modulo DIN, riarmabile, 230V

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

funzione - meccanico
Tipo di montaggio - Guida DIN
Numero moduli DIN - 1
profondità di incasso - 55 mm
numero di contatti di chiusura - 0

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

8426709001186

Codice Sacchi

O9OB060131

Cod. produttore

OB060131

Codice Metel

ORBOB060131

funzione:

meccanico

Tipo di montaggio:

Guida DIN

Numero moduli DIN:

profondità di incasso:

55 mm

numero di contatti di chiusura:

numero di contatti di riposo:

numero di contatti invertitori:

tensione di comando 1:

230 V

tipo di tensione di comando 1:

frequenza della tensione di comando 1:

50 Hz

ritardo di caduta:

0.75÷7 min

tasto di corrente lampada al neon:

0 mA

Tipo funzionamento:

circuito a 3 e 4 conduttori

preavviso di spegnimento:

senza

funzione d\'impulso di corrente selezionabile:

commutazione ritardata:

resettabile

tensione di alimentazione:

230 V

tipo di tensione di alimentazione:

carico max. lampada a incandescenza:

2000 W

carico max. della lampada fluorescente:

0 VA

carico max. della lampada fluorescente (circuito duo):

0 VA

carico max. della lampada fluorescente (compensazione parallela):

800 VA

Max. commutazione del LED di alimentazione:

0 W

Interruttore automatico luci scale modulare meccanico modulare 1 modulo DIN in grado di soddisfare le più svariate esigenze di installazione, idoneo al collegamento in impianti a 3 o 4 fili. - Selettore frontale per la regolazione del tempo di accensione - Riarmabile - Installazione a 3 o 4 fili tramite selettore - Pulsanti luminosi ammessi - Interruttore manuale: Automatico o acceso permanente CARATTERISTICHE TECNICHE - Tensione nominale: 230 V - Frequenza nominale: 45-60 Hz - Portata dei contatti: 10 A / 250 V AC sfasamento = 1 - Carichi massimi: - Incandescenza: 2000 W - Fluorescenza: 800VA - Alogena basso voltaggio: 1200 VA - Alogena 230 V AC: 2000 W - Lampade basso consumo: 700 VA - LED: 100 VA - Temporizzazione: da 45 s a 7 min - Interruttore manuale: AUTOMATICO-ON PERMANENTE - Temperatura di funzionamento: -10 °C a +60 °C - Accensione: Tramite pulsanti. Durante la temporizzazione è possibile ripartire con il ciclo premendo nuovamente i pulsanti - Pulsanti luminosi: Con lampade al Neon sino a 50 mA - Classe di protezione: II secondo EN 60335 in condizioni di montaggio corrette - Tipo di protezione: IP 20 secondo EN 60529 - Installazione: Su barra DIN da 35 mm secondo EN 60715
