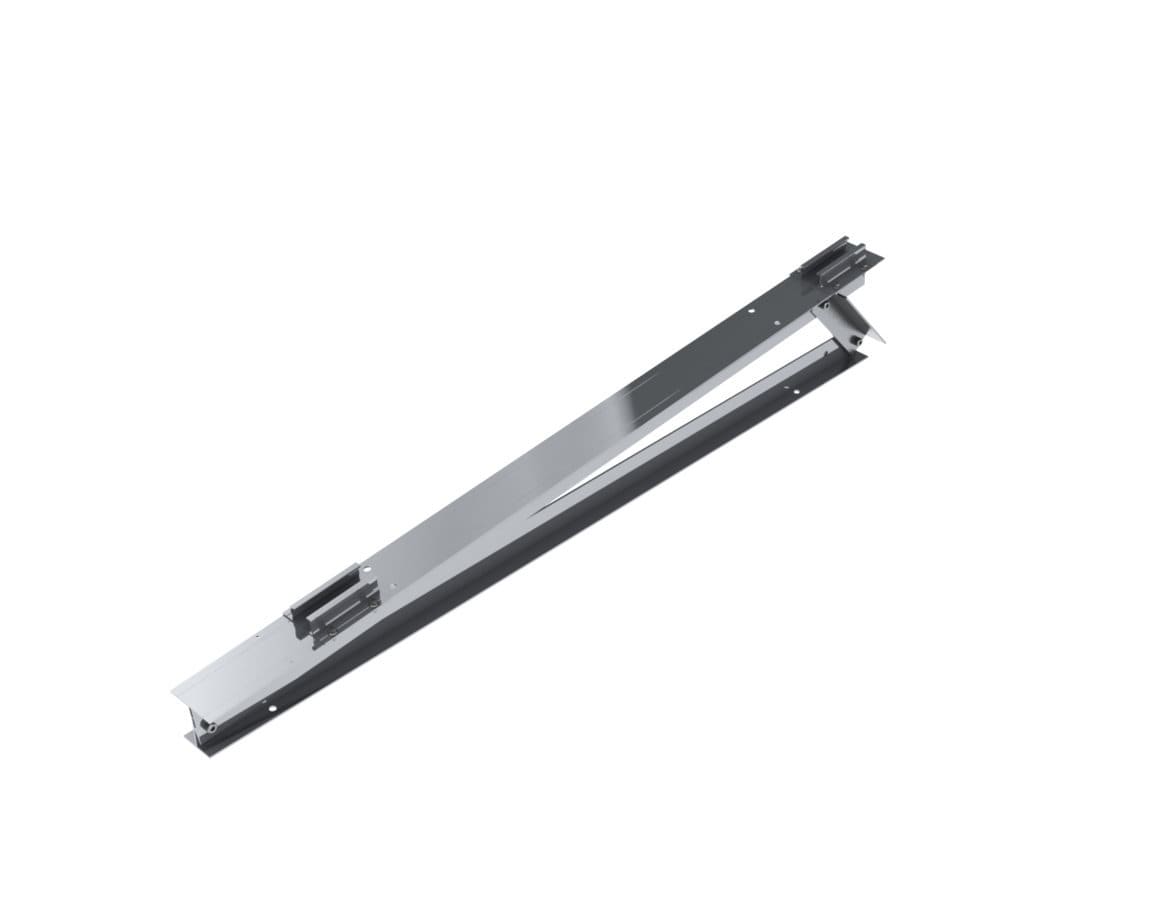

ORBIS - STG-FV-0507 Triangolo GRANDE(PREMONTATO) in ALLUMINIO con INSERTI per inclinazione moduli, regolazioni: 05°-07°, disposizione moduli:VERTICALE

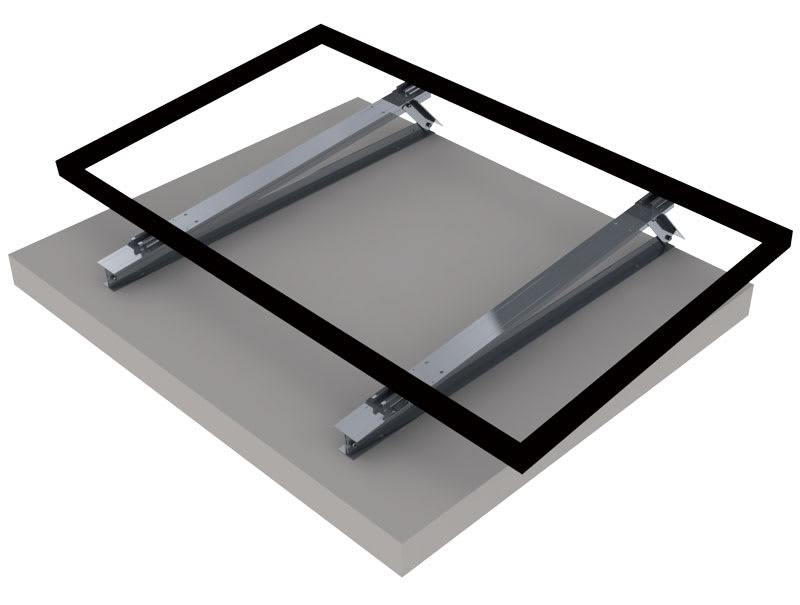

TRIANGOLI PREMONTATI GRANDI a inclinazione variabile, 05°-07°, studiati per permettere di fissare direttamente, tramite gli inserti EASY WING SMALL già montati sull'ipotenusa, evitando l'uso dei classici profili in alluminio (in questo caso i triangoli dovranno essere posizionati necessariamente sotto i bordi del pannello fotovoltaico). Grazie alla profilatura a"T" viene garantita una elevata resistenza alle diverse condizioni di vento e neve Triangoli premontati grandi, in alluminio, inclinazione regolabile, con n°2 inserti EASY WING SMALL montati in verticale sull'ipotenusa. CARATTERISTICHE TECNICHE - Materiale: lega di alluminio EN AW-6063 T66 - Lunghezza Ipotenusa: 1200 mm - Spessore Ipotenusa: 2 - 6 mm - Spessore Base: 3 mm - Spessore cateto Verticale: 3 mm - Inclinazioni ammesse: 5°, 7° - Peso: 2355 g - Rotazione pannelli: Orizzontale - Range Altezza dal suolo elemento di sostegno (*): 5° -105 mm; 7° -146 mm * la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L'altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo scelto
