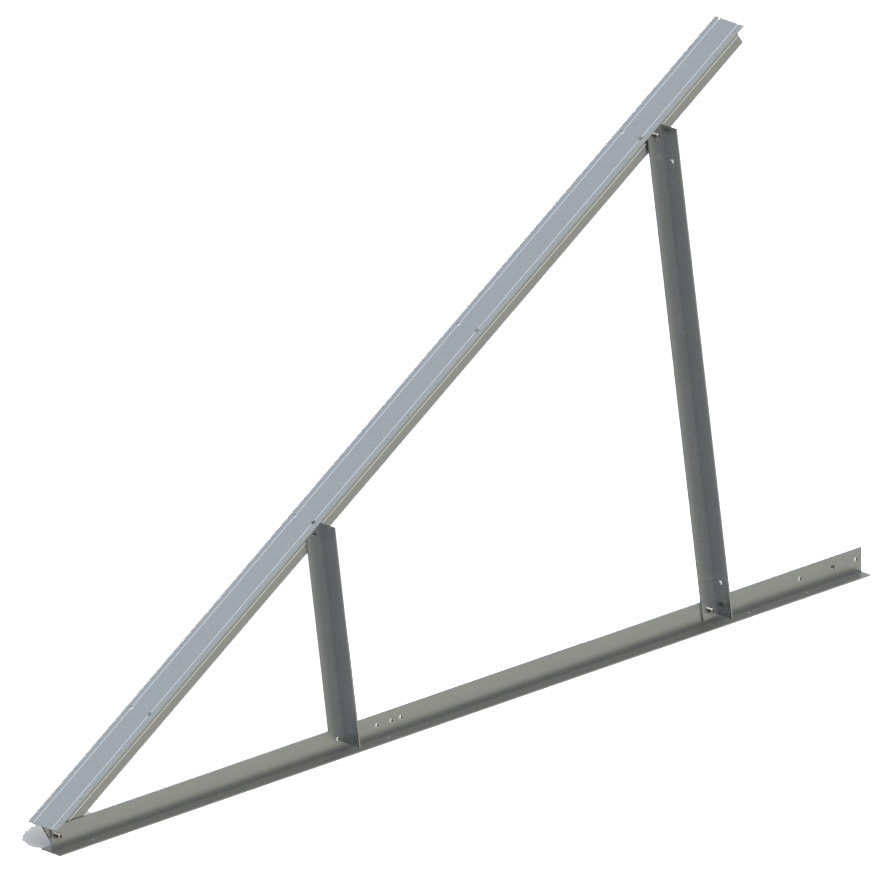

ORBIS - STD-2832 Triangolo DOPPIO(PREMONTATO)in ALLUMINIO per inclinazione moduli, regolazioni: 28°-29°-30°-32°, disposizione pannelli : 2 ORIZZONTALI
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Materiale - Alluminio
Protezione della superficie - Non trattato
Adatto per il montaggio a tetto inclinato - No
Adatto per il montaggio su tetto piano - Sì
Adatto per montaggio sul tetto - No
Imballaggio e Condizioni
2 PZ
Prodotto a catalogo
EAN
8426709923280
Codice Sacchi
O9OB620310
Cod. produttore
OB620310
Codice Metel
ORBOB620310
Materiale:
Alluminio
Protezione della superficie:
Non trattato
Adatto per il montaggio a tetto inclinato:
No
Adatto per il montaggio su tetto piano:
Sì
Adatto per montaggio sul tetto:
No
Adatto per il montaggio di facciata:
No
Adatto per il montaggio su terreno aperto:
No
Adatto per il montaggio come elemento di facciata:
No
Adatto per il montaggio come sporgenza/parasole:
No
Con materiale di fissaggio:
No
Con piastra di montaggio:
No
Larghezza piastra di montaggio:
50 mm
Lunghezza della piastra di montaggio:
2100 mm
Altezza piastra di montaggio:
50 mm
Larghezza del gancio:
75 mm
Gancio spessore materiale:
2 mm
Regolabile:
Sì
Angolo d'inclinazione:
28÷32 °
Perforazione del tetto necessaria:
Sì
Orientamento:
Orizzontale
Ancoraggio:
Avvitare
CARATTERISTICHE TECNICHE
- Materiale: lega di alluminio EN AW-6063 T66
- Lunghezza Ipotenusa: 1995 mm
- Spessore Ipotenusa: 2
- 6 mm
- Spessore Base: 3 mm
- Spessore cateto Verticale: 3 mm
- Inclinazioni ammesse: 28° , 29° , 30° , 32°
- Peso: 4750 g
- Rotazione pannelli: 2 Orizzontali
- Range Altezza dal suolo elemento di sostegno (*): 28° -937 mm ; 32° -1057 mm
* la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L'altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo scelto
