ORBIS - ST EASY 20 Profilo in ALLUMINIO per fissaggio su grecato, compreso di viti ed EPDM, lunghezza 20cm
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Materiale - Alluminio
Protezione della superficie - Non trattato
Adatto per il montaggio a tetto inclinato - Sì
Adatto per il montaggio su tetto piano - Sì
Adatto per montaggio sul tetto - No
Imballaggio e Condizioni
2 PZ
Prodotto a catalogo
EAN
8426709930851
Codice Sacchi
O9OB620155
Cod. produttore
OB620155
Codice Metel
ORBOB620155
Materiale:
Alluminio
Protezione della superficie:
Non trattato
Adatto per il montaggio a tetto inclinato:
Sì
Adatto per il montaggio su tetto piano:
Sì
Adatto per montaggio sul tetto:
No
Adatto per il montaggio di facciata:
No
Adatto per il montaggio su terreno aperto:
No
Adatto per il montaggio come elemento di facciata:
No
Adatto per il montaggio come sporgenza/parasole:
No
Con materiale di fissaggio:
Sì
Con piastra di montaggio:
No
Larghezza piastra di montaggio:
40 mm
Lunghezza della piastra di montaggio:
200 mm
Altezza piastra di montaggio:
27.5 mm
Larghezza del gancio:
40 mm
Gancio spessore materiale:
2.5 mm
Regolabile:
Sì
Angolo d'inclinazione:
0 °
Perforazione del tetto necessaria:
Sì
Orientamento:
Orizzontale/verticale
Ancoraggio:
Avvitare

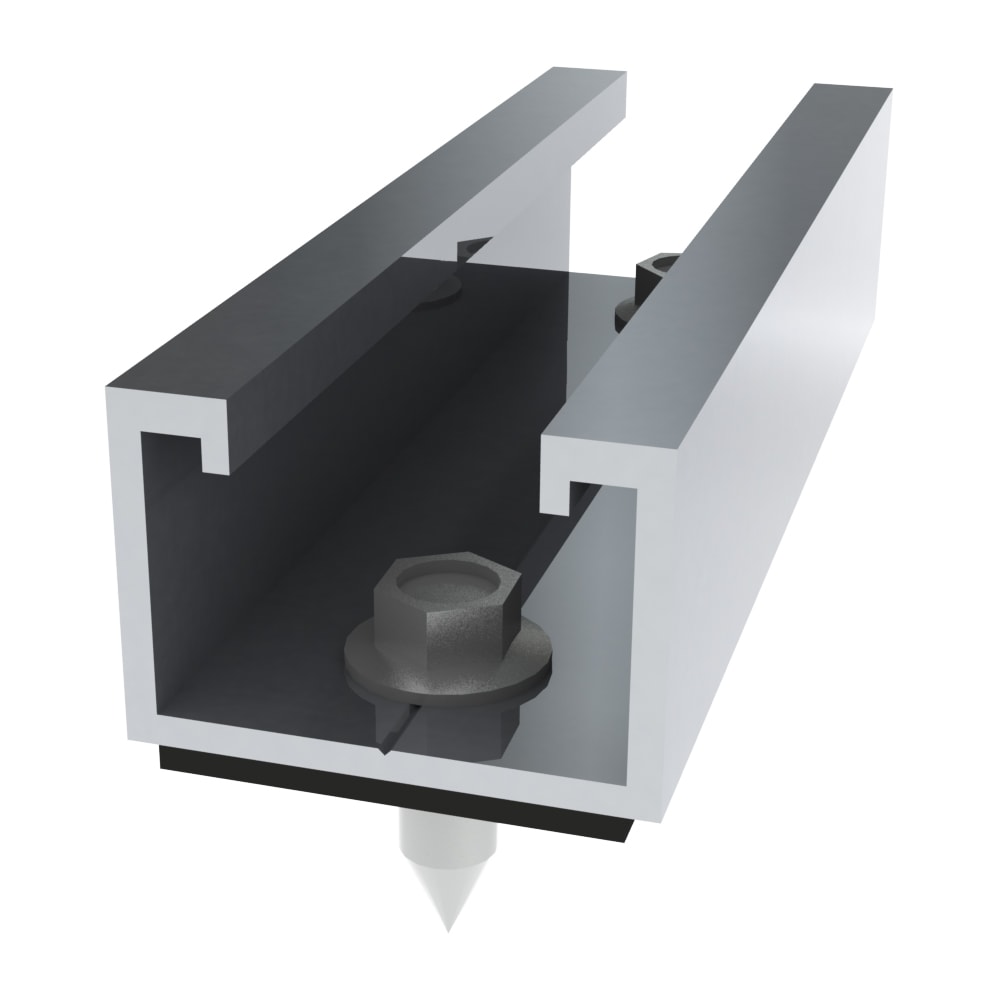

La staffa in alluminio lunga 20 cm è caratterizzata da un profilo che permette l'ancoraggio dei morsetti di serraggio. Il fissaggio avviene direttamente sul dorso della lamiera e l'impermeabilizzazione è garantita grazie all'apposita guarnizione in EPDM, presente sotto la base della staffa, e all'impiego di viti autoperforanti con guarnizione di tenuta.
CARATTERISTICHE TECNICHE
- Materiale: lega di alluminio EN AW-6060 T6
- Resistenza a trazione: Rm 190 N/mm2
- Carico di snervamento: Rp0,2 150 N/mm2
- Momento d'inerzia Jx: 29.980,00 mm4
- Modulo di resistenza Wx: 1.934,00 mm3
- Momento d'inerzia Jy: 78.120,00 mm4
- Modulo di resistenza Wy: 3.811,00 mm3
- Peso del profilo al metro: 739 g/m
- Sezione del profilo: 273,75 mm2
