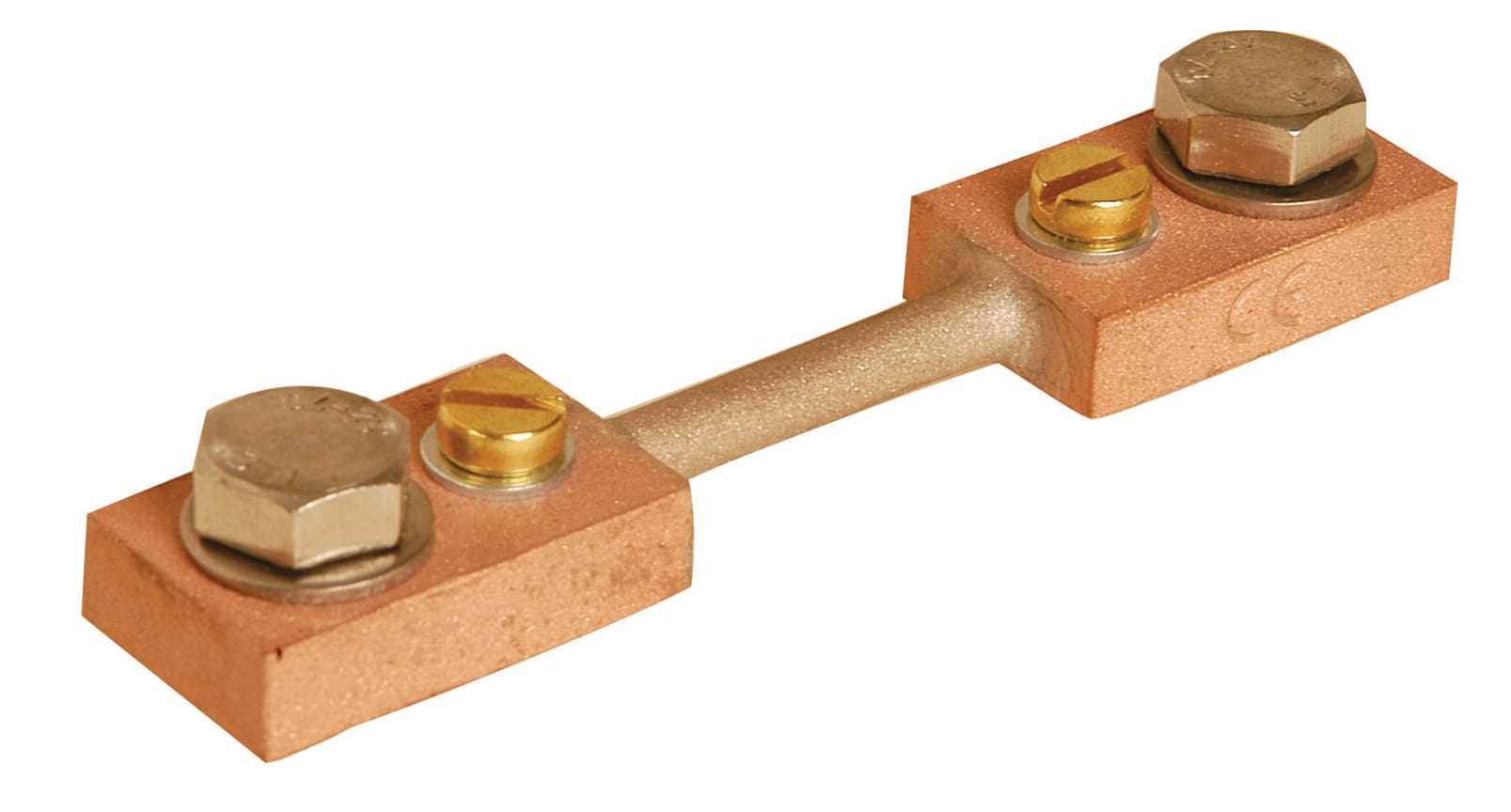

ORBIS - SHUNT 80A 60mV

Derivatori per strumenti in corrente continua. Installati in serie alla linea da misurare creano al loro interno una caduta di tensione proporzionale alla corrente che lo attraversa. - La caduta di tensione nominale massima può essere di 60 mV - L'installazione consigliata è quella orizzontale in quanto questa posizione permette una migliore dissipazione del calore - Le viti e i dadi devono essere perfettamente serrati - L'ampia gamma da 1 a 3000 A unita alla possibilità di avere una caduta di tensione da 60 mV, soddisfa tutte le più svariate esigenze di installazione CARATTERISTICHE TECNICHE - Precisione: 0,005 - Corrente di Sovraccarico: - 1,2 In permanente - 10 In x 5 sec (1 -500A) - 5 In x 5 sec (600 -2KA) - 2 In x 5 sec (2,5KA - 4KA) - Temperatura di Funzionamento: -20°C +60 °C - Basetta Isolante: Da 1 a 25 A RIFERIMENTI NORMATIVI - EN 61010 - EN 60051 - EN 50081-82 - VDE 0410 - BS 89
