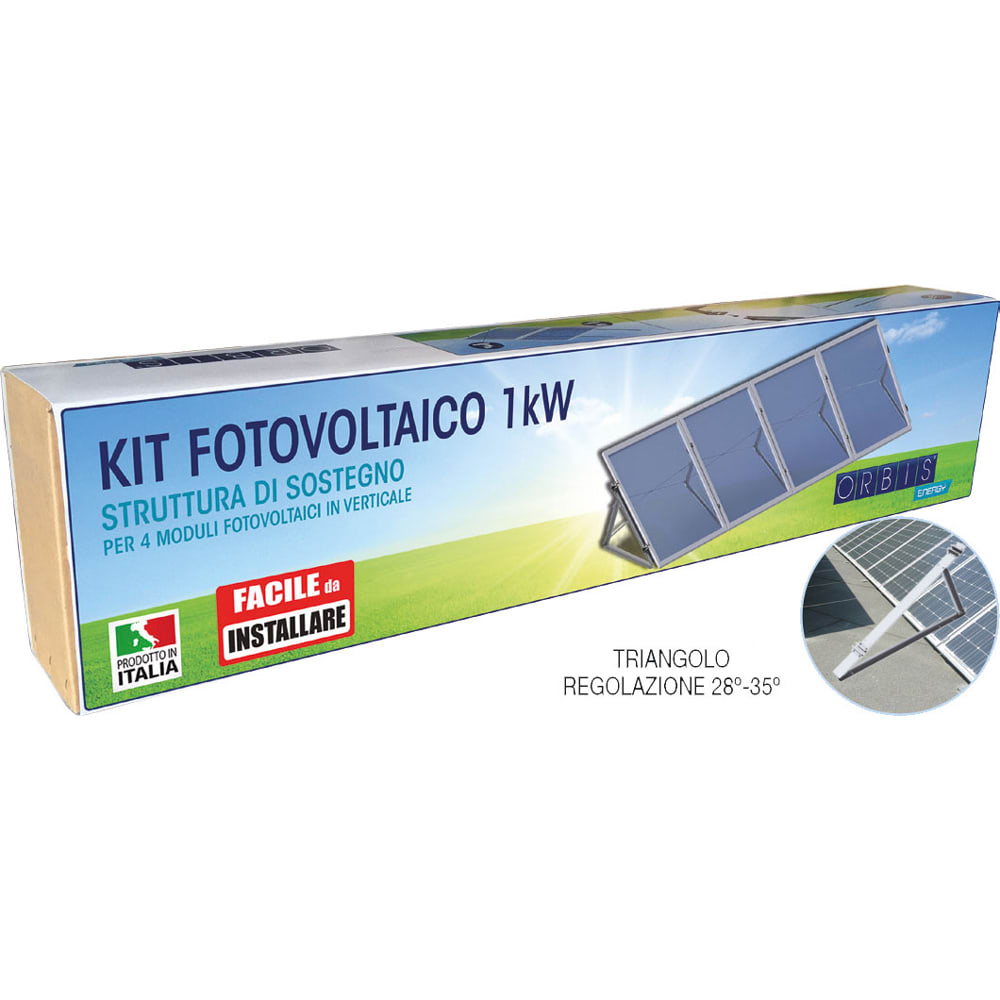

ORBIS - KIT FTR-4 KIT STRUTTURA DI SOSTEGNO 4 PANNELLI per 4 moduli fotovoltaici in verticale su tetto piano, Triangolo GRANDE
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di montaggio - Tetto piatto
Materiale - Alluminio
Protezione della superficie - Non trattato
Lunghezza modulo - 1700 mm
Larghezza modulo - 1150 mm
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709934842
Codice Sacchi
O9OBKT6353
Cod. produttore
OBKT6353
Codice Metel
ORBOBKT6353
Tipo di montaggio:
Tetto piatto
Materiale:
Alluminio
Protezione della superficie:
Non trattato
Lunghezza modulo:
1700 mm
Larghezza modulo:
1150 mm
Altezza al bordo superiore:
50 m
Regolabile:
Sì
Angolo d'inclinazione:
28÷35 °
Con canale per cavi:
No
Canalina cavo opzionale:
No
Perforazione del tetto necessaria:
Sì
Orientamento:
Verticale
Ancoraggio:
Avvitare
Peso:
21 kg
KIT STRUTTURA DI SOSTEGNO per il montaggio su tetto piano di n°4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e larghezza massima 1150 mm). L'installazione avviene per il tramite di triangoli da ancorare alla falda del tetto ad una distanza massima corrispondente alla dimensione del lato corto del pannello.
CARATTERISTICHE TECNICHE
- Altezze Moduli consentite: 30mm - 50mm
COMPOSIZIONE
- n°05 x STG-2835 Triangolo premontato grande, inclinazione reg. 28-35°, lunghezza appoggio 1200 mm
- n°10 x ACC-TRI inserto triangolo EASY WING SMALL 100
- n°04 x BRL-2132 Bandella rinforzo a croce 2x1300 mm
- n°10 x MPU-P3052 Morsetto Universale
CARATTERISTICHE TECNICHE
- Altezze Moduli consentite: 30mm - 50mm
COMPOSIZIONE
- n°05 x STG-2835 Triangolo premontato grande, inclinazione reg. 28-35°, lunghezza appoggio 1200 mm
- n°10 x ACC-TRI inserto triangolo EASY WING SMALL 100
- n°04 x BRL-2132 Bandella rinforzo a croce 2x1300 mm
- n°10 x MPU-P3052 Morsetto Universale
Manuale tecnico
Scarica documento
Manuale d'uso
Scarica documento
Manuale d'installazione
Scarica documento
