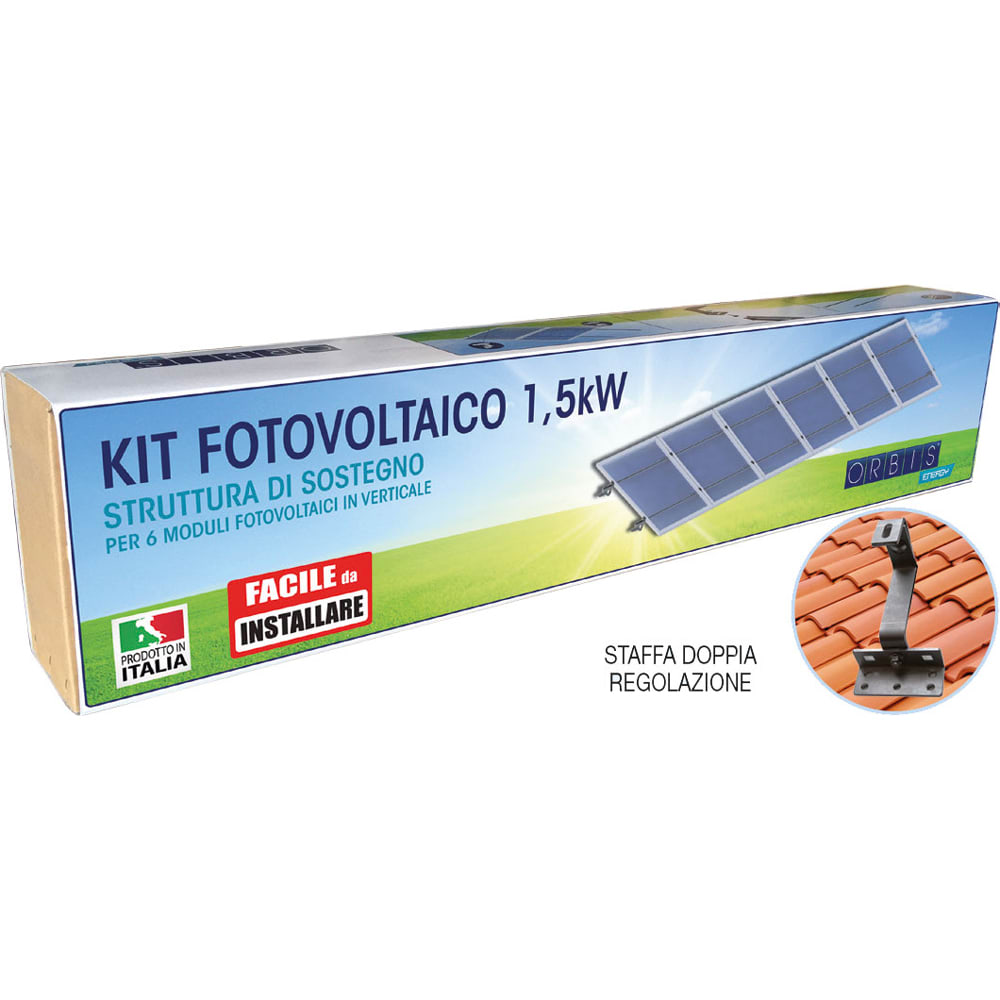

ORBIS - KIT FST-R6 KIT STRUTTURA DI SOSTEGNO 6 PANNELLI per 6 moduli fotovoltaici in verticale su tetto con tegole o coppi, Staffa DOPPIA REGOLAZIONE
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di montaggio - Tetto obliquo
Materiale - Alluminio
Protezione della superficie - Non trattato
Lunghezza modulo - 1700 mm
Larghezza modulo - 1150 mm
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709934781
Codice Sacchi
O9OBKT6315
Cod. produttore
OBKT6315
Codice Metel
ORBOBKT6315
Tipo di montaggio:
Tetto obliquo
Materiale:
Alluminio
Protezione della superficie:
Non trattato
Lunghezza modulo:
1700 mm
Larghezza modulo:
1150 mm
Altezza al bordo superiore:
50 m
Regolabile:
Sì
Angolo d'inclinazione:
0 °
Con canale per cavi:
No
Canalina cavo opzionale:
No
Adatto per materiale di copertura:
Altro
Perforazione del tetto necessaria:
Sì
Orientamento:
Verticale
Ancoraggio:
Avvitare
Peso:
28 kg
KIT STRUTTURA DI SOSTEGNO per il montaggio su tetto con tegole di n° 6 pannelli fotovoltaici (spessore da 30 mm a 50 mm e larghezza massima 1150 mm). L'installazione avviene per il tramite di profili vincolati a delle staffe, da ancorare alla falda del tetto ad una distanza massima di 1000 mm. CARATTERISTICHE TECNICHE - Altezze Moduli consentite: 30mm - 50mm COMPOSIZIONE - n°12 x EASY TECH 1200 Profilo in alluminio 40x38 L 1200 mm - n°10 x GSLIM-R Giunto d'unione interno completo di viti - n°14 x SRUR-X Staffa con piastra doppia regolazione inox 30x5 mm - n°14 x MPU-P3052 Morsetto Universale - n°14 x VTF Vite a farfalla INOX M8 - n°14 x DFM8 Dado flangiato INOX M8 - n°04 x TCP Tappo chiusura profili
