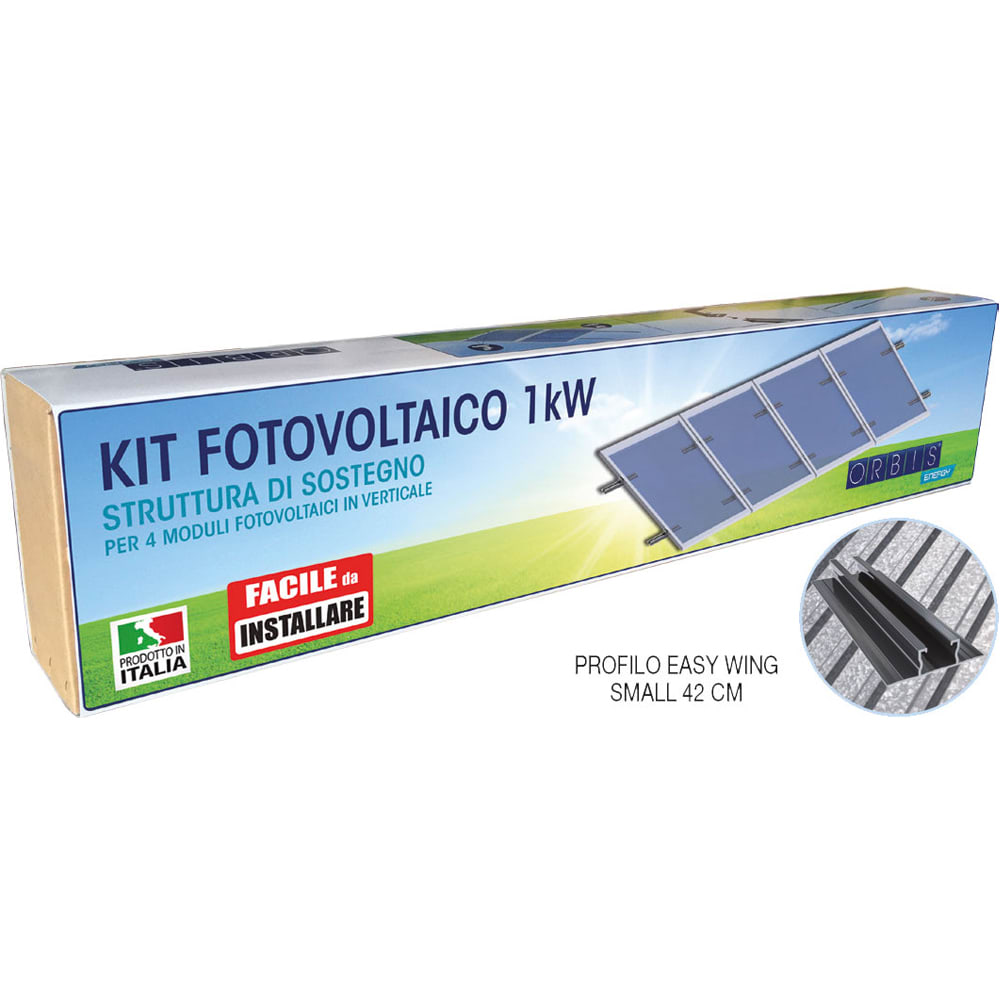

ORBIS - KIT FGR-3141 KIT STRUTTURA DI SOSTEGNO 4 PANNELLI per 4 moduli fotovoltaici in verticale su copertura in lamiera grecata,profilo EASY WING SMALL
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di montaggio - Tetto obliquo
Materiale - Alluminio
Lunghezza modulo - 1700 mm
Larghezza modulo - 1010 mm
Regolabile - Sì
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709929855
Codice Sacchi
O9OBKT6271
Cod. produttore
OBKT6271
Codice Metel
ORBOBKT6271
Tipo di montaggio:
Tetto obliquo
Materiale:
Alluminio
Lunghezza modulo:
1700 mm
Larghezza modulo:
1010 mm
Regolabile:
Sì
Angolo d'inclinazione:
0 °
Con canale per cavi:
No
Canalina cavo opzionale:
No
Adatto per materiale di copertura:
Lamiera trapezoidale
Perforazione del tetto necessaria:
Sì
Orientamento:
Verticale
Ancoraggio:
Avvitare
Peso:
5.5 kg
KIT STRUTTURA DI SOSTEGNO per il montaggio su copertura in lamiera grecata di n°4 pannelli fotovoltaici (spessore da 30 mm a 52 mm e larghezza massima 1010 mm). L'installazione avviene per il tramite di profili vincolati alla copertura in lamiera grecata ad una distanza massima di 1000 mm. CARATTERISTICHE TECNICHE - Altezze Moduli consentite: 30mm - 52mm COMPOSIZIONE - n°10 x EASY WING SMALL 42 Profilo in alluminio con staffe laterali - n°01 x BU-50 2M Nastro butilico lunghezza 2 m - n°40 x RIVGF-5220 Rivetto a fiore con guarnizione - n°10 x MPU-P3052 Morsetto Universale
