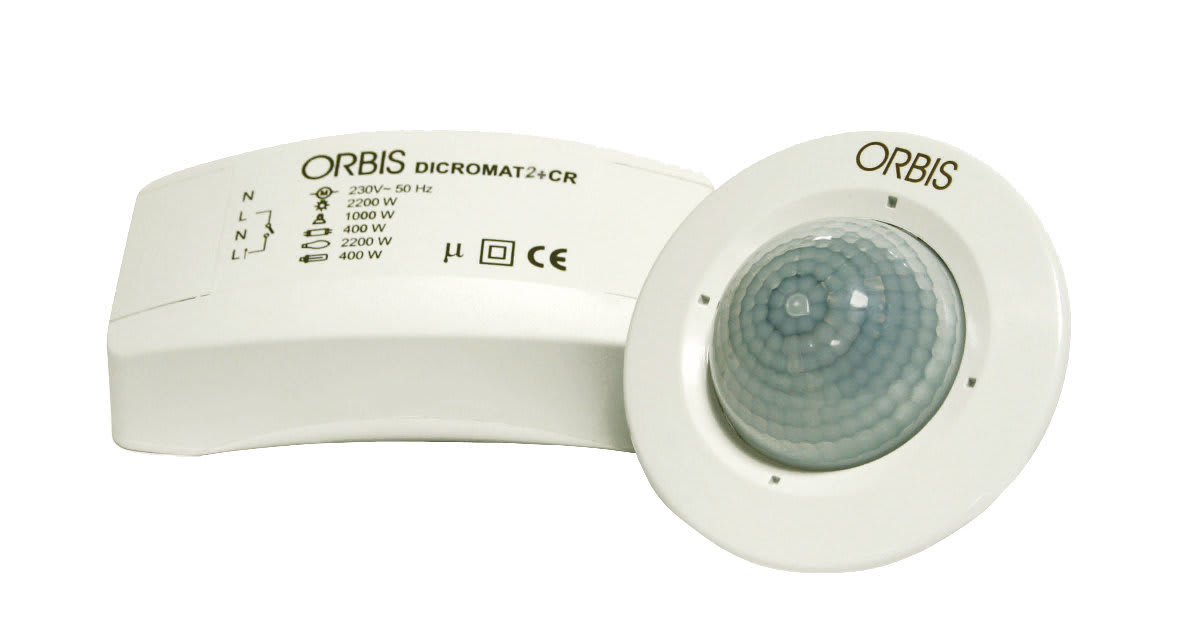

ORBIS - DICROMAT 2+ CR Rivelatore di presenza da incasso, rilevamento: angolo 360°, diametro 4m ad altezza 2.5m , 2 relè, 230V

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tipologia - segnalatore di presenza
tipo di sensore - passivo infrarossi
con interfaccia DALI - No
regolazione di luce costante - No
comando HLK - No

Imballaggio e Condizioni

1 PZ
Prodotto a catalogo

EAN

8426709107239

Codice Sacchi

O9OB134612

Cod. produttore

OB134612

Codice Metel

ORBOB134612

Tipologia:

segnalatore di presenza

tipo di sensore:

passivo infrarossi

con interfaccia DALI:

regolazione di luce costante:

comando HLK:

avvio forzato:

disattivazione forzata:

dispositivo di rilevamento animali:

protezione contro lo strisciamento/sorveglianza zona posteriore:

collegabile in rete:

angolo di scansione:

360 °

altezza di montaggio ottimale:

2.5 m

sorveglianza del vano scale:

interruttore di esclusione:

max. portata da un lato:

7 m

max. gamma di presenza:

38 m²

max. portata frontale:

7 m

campo di rilevazione diametro sul pavimento:

7 m

adatto per trasmissione senza fili:

comandabile a distanza:

con telecomando:

Sì

sensibilità di intervento regolabile:

Sì

luminosità di intervento regolabile:

Sì

con unità di segnalazione:

funzione teach per luminosità di intervento:

adatto per fissaggio a soffitto:

adatto per montaggio a parete:

funzione dimmer con inserto:

Tipo di montaggio:

incassato

tipo di collegamento:

morsetto a vite

Materiale:

plastica

qualità del materiale:

materiale termoplastico

Trattamento superficie:

non trattato

Tipo superficie:

opaco

trattamento antibatterico:

colore:

bianco

trasparente:

grado di protezione (IP):

IP20

tipo di tensione di alimentazione:

frequenza:

50 Hz

tensione nominale:

230 V

durata di funzionamento min.:

1 s

durata di funzionamento max.:

10 min

angolo di rilevamento orizzontale:

0÷360 °

sensore di area rotazione, orizzontale:

0 °

sensore di area rotazione , verticale:

0 °

luminosità di intervento:

2÷2000 lx

max. potenza di interruzione:

2300 W

temperatura:

-10÷45 °C

corrente di inserzione max.:

10 A

ingresso stazione secondaria:

funzione allarme:

Larghezza:

59.5 mm

Altezza:

121 mm

profondità:

38 mm

diametro:

80 mm

Diametro foro montaggio ad incasso:

63 mm

Rivelatori di presenza che rilevano le emissioni invisibili infrarosse provenienti da persone o da altre fonti di calore senza emettere alcun tipo di radiazione. - Montaggio ad incasso con un raggio di rilevazione di 360° - Montato ad una altezza di 2,5 m copre una superficie con un diametro di 7 m - Disponibili nelle versioni con un relè o due relè - Regolazione del campo di rilevamento - Regolazione della luminosità (solo sul sensore principale, nel modello con due relè è regolabile solo per il relè 1, mentre il relè 2 si attiverà sempre a prescindere dalla regolazione effettuata) - Regolazione del ritardo di disconnessione - I sensori recano un led di colore rosso che si accende a rilevamento avvenuto - In dotazione un limitatore dell'area di rilevamento suddiviso in 12 settori a due altezze ritagliabili - Per la rilevazione in più punti è possibile collegare ad un solo modulo di alimentazione più sensori in cascata - Tecnologia"Zero Crossing" che garantisce una lunga durata dei contatti del relè e maggiori prestazioni elettriche (solo modello DICROMAT + CR) - Il rivelatore può essere configurato tramite TELECOMANDO CR (non in dotazione) CARATTERISTICHE TECNICHE - Tensione nominale: 230 V - Frequenza nominale: 50 Hz - Portata dei contatti: 10 A / 230 V - Carichi massimi: - Incandescenza: 2200 W - Fluorescenza: 1200 VA - Alogena basso voltaggio: 2000 VA - Alogena 230 V AC: 2200 W - Lampade basso consumo: 1000 VA - LED: 500 VA - Autoconsumo: 4,2 VA induttivi (3,1 W appross.) - Temperatura di funzionamento: -10 °C a +45 °C - Range luminosità: 2 - 2000 Lux - Range temporizzazione: Circuito 1 (L-L ): Da 1 s. a 10 min. e Circuito 2 (T1-T2): Da 10 s. a 15 min. (DICROMAT 2+...) - Angolo di rilevamento: 360° - Campo di rilevamento: Fino a 7 m di diametro a 2,5 m di altezza (a temperatura di 20 °C) - Grado di protezione: IP 20 secondo EN 60529 - N° sensori addizionali collegabili: Fino a 15 DICROMAT SENSOR + - Installazione: Incasso soffitto
