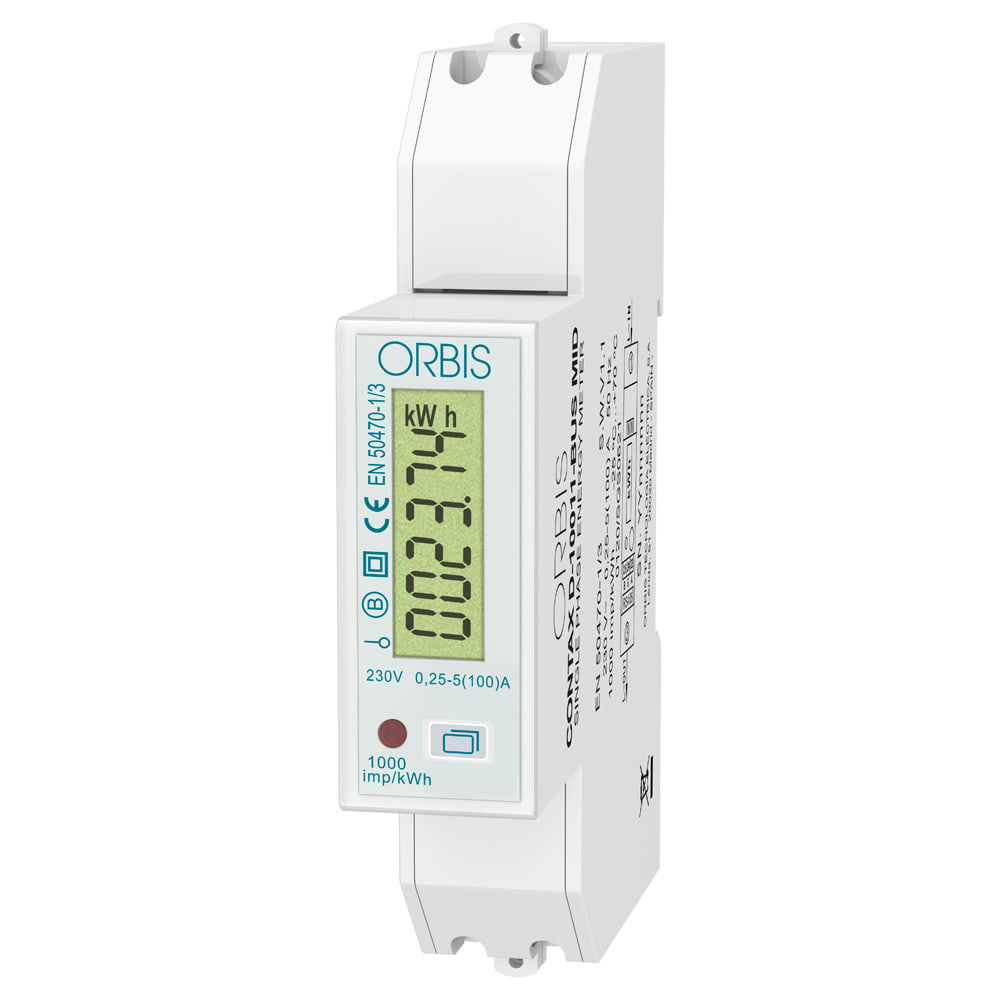

ORBIS - CONTAX D-10011 BUS MID Contatore monofase , 1 Modulo, certificato MID,100A, ins.diretta, display digitale, lampeggio LED 1Wh/imp
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di contatore - Elettromeccanico
Corrente nominale (In) - 5 A
Corrente massima (Imax) - 100 A
Tensione nominale (Un) N-L - 218.5÷241.5 V
Frequenza - 50÷60 Hz
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709124892
Codice Sacchi
O9OB7010000
Cod. produttore
OB7010000
Codice Metel
ORBOB7010000
Tipo di contatore:
Elettromeccanico
Corrente nominale (In):
5 A
Corrente massima (Imax):
100 A
Tensione nominale (Un) N-L:
218.5÷241.5 V
Frequenza:
50÷60 Hz
Classe di precisione:
A
Tipo di polo:
Monofase
Tipologia:
Misurazione diretta
Tipo di energia:
Potenza effettiva
Adatto per:
Acquisto
Tipo di tariffa:
Tariffa unica
Controllo tariffa:
Interno
Tipo di misurazione curve di carico:
No
Blocco antiritorno:
No
Tarato:
No
Omologazione:
Secondo direttiva MID
Uscita d'impulso:
Elettrico
Tipo di impulso:
D0
Velocità d'impulso:
1000 Imp/kWh (kvarh)
Tipo di visualizzazione:
Digitale
Tipo di montaggio:
AMD
Numero moduli DIN:
1
Larghezza:
18.2 mm
Profondità:
72 mm
Altezza:
90 mm
Tipo di interfaccia/connessione:
RS-485
Firma EDL40:
No
Con codice di blocco:
No
Numero di punti:
1
Grado di protezione (IP):
IP51
Il CONTAX D-10011 BUS MID ha le funzioni di:
- Misurazione dell'energia diretta/inversa e dell'energia attiva totale.
- Modalità di misurazione postpagata.
- Potenza attiva monofase e potenza attiva totale.
- RS485, protocollo Modbus e i suoi parametri possono essere letti attraverso di esso.
- La velocità di trasmissione 9600\19200\38400\115200 può essere configurabile, per impostazione predefinita 9600 bps, il set predefinito è 9600/none/8/1.
- Lo schermo LCD retroilluminato, i dati possono essere display continui e gli utenti possono passare manualmente le pagine attraverso un pulsante.
- Display utilizzando lo schermo LCD di: energia attiva diretta, energia attiva inversa, energia attiva, tensione, corrente, potenza attiva, potenza apparente, fattore di potenza, frequenza e versione software.
CARATTERISTICHE TECNICHE
- Tensione di riferimento: 230 Vac ± 5 %
- Frequenza di riferimento: 50/60 Hz
- Corrente di riferimento: 0.25-5 (100) A
- Corrente di partenza: 0,004 Ib
- Consumo di energia: <1 W / <10 VA
- Costante di impulso: 1000 imp/kWh
- Schermo LCD: LCD 5 + 1= 99999,9 kWh
- Classe di precisione: Classe attiva 1; Classe reattiva 2
- Precisione: Tensione CA (Un)= 1 %; Corrente = 1 %; Frequenza= 1 %; Potenza attiva = 1 %; Potenza reattiva = 2 %; Energia attiva = 1 %; Energia reattiva = 2 %
- Temperatura di funzionamento: -25 +55 ºC
- Trasporto e stoccaggio: -30 +70 ºC
- Temperatura di riferimento: 23 +/- 2 ºC
- Umidità relativa: 75 % (senza condensa)
- Tempo di preriscaldamento: 10 s.
- Comunicazioni: RS485, protocollo Modbus-RTU
- Tipo di protezione: IP51 (solo per uso interno)
