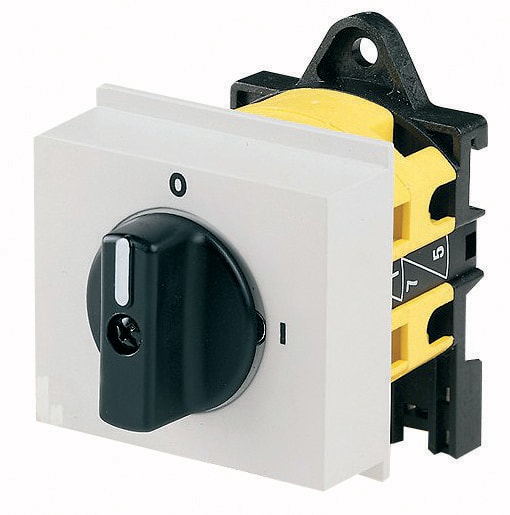

ORBIS - CL3 Commutatore TRIPOLARE, portata 16A, fissaggio a parete e barra DIN
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Misurazione tra le fasi possibile - No
Misurazione tra fase e neutro possibile - No
Con posizione zero (off) - Sì
Tipologia costruttiva dell'apparecchio - Montaggio frontale
Adatto per quadro di distribuzione - Sì
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709913694
Codice Sacchi
O9OB560500
Cod. produttore
OB560500
Codice Metel
ORBOB560500
Misurazione tra le fasi possibile:
No
Misurazione tra fase e neutro possibile:
No
Con posizione zero (off):
Sì
Tipologia costruttiva dell'apparecchio:
Montaggio frontale
Adatto per quadro di distribuzione:
Sì
Con elemento di comando:
Sì
Grado di protezione (IP):
IP40
Gamma di commutatori a camme studiata per soddisfare le diverse esigenze di misura dei sistemi elettrici.Sono costruiti in conformità alle norme EN60947-1 / 3 e UL508I commutatori della serie C sono in materiale plastico autoestinguente V0 UL94, i contatti sono in lega d'argento a doppia interruzione ad apertura positiva e i morsetti hanno la vite imperdibileFissaggio a pannello e su barra DIN
CARATTERISTICHE TECNICHE
- Tensione nominale d'impiego Ue: 690 V
- Tensione nominale di isolamento Ui: 690 V
- Tensione nominale di tenuta impulso Uimp: 4 KV
- Corrente convenzionale termica Ith: 16 A
- Frequenza nominale per corrente alternata: 50-60 Hz
- Classe di servizio: Cicli ora 120
- Durata meccanica: Cicli 2.000.000
- Sezione collegabili cavo rigido: 2 x 0,75mm²
- Sezione collegabili cavo flessibile: 2 x 0,75mm²
- Categoria d'impiego: AC-21 A / AC-22 A / AC-23 A / AC-3 / DC-21 A / DC-22 A
- Grado di protezione: IP 20 morsetti e IP 40 frontale
CARATTERISTICHE TECNICHE
- Tensione nominale d'impiego Ue: 690 V
- Tensione nominale di isolamento Ui: 690 V
- Tensione nominale di tenuta impulso Uimp: 4 KV
- Corrente convenzionale termica Ith: 16 A
- Frequenza nominale per corrente alternata: 50-60 Hz
- Classe di servizio: Cicli ora 120
- Durata meccanica: Cicli 2.000.000
- Sezione collegabili cavo rigido: 2 x 0,75mm²
- Sezione collegabili cavo flessibile: 2 x 0,75mm²
- Categoria d'impiego: AC-21 A / AC-22 A / AC-23 A / AC-3 / DC-21 A / DC-22 A
- Grado di protezione: IP 20 morsetti e IP 40 frontale
