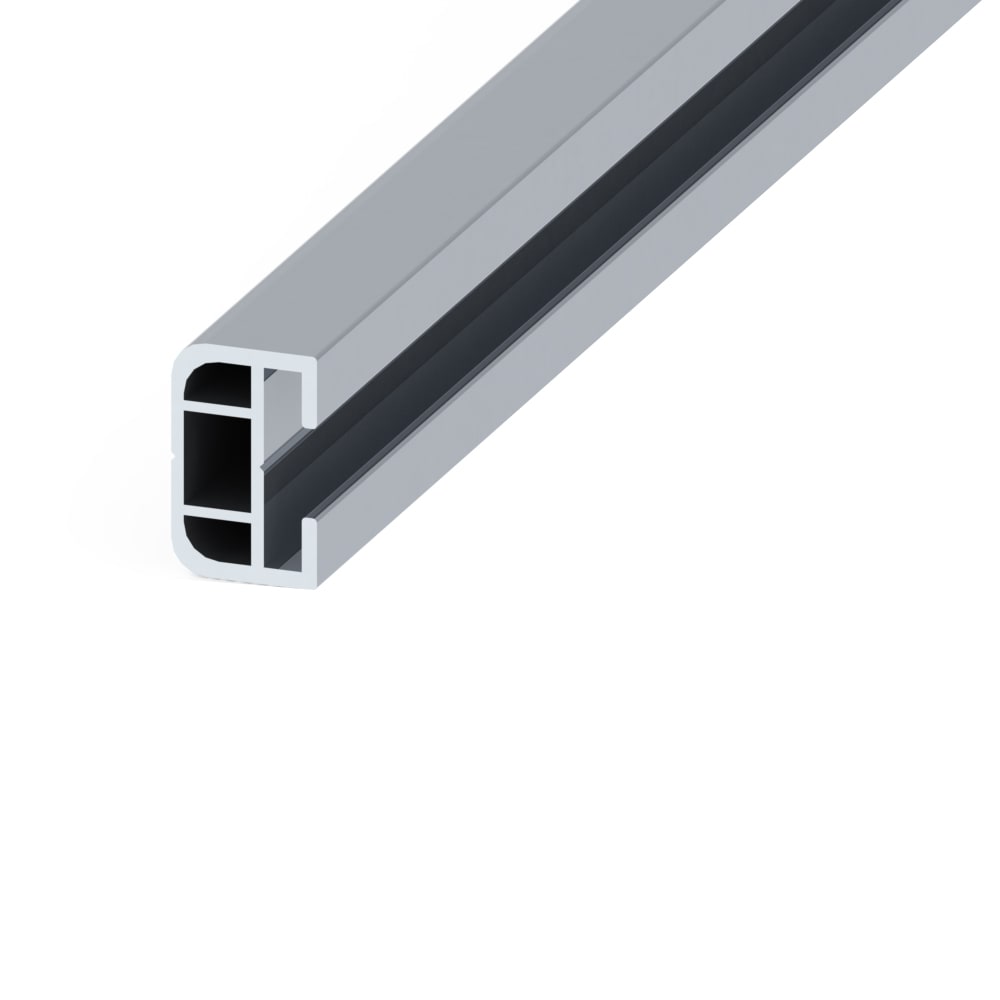

ORBIS - BELT SIDE 200 Profilato scatolato in alluminio, dotato di una guida per l’attacco laterale, dimensioni 17,30 x 27,50 x 2000 mm
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Materiale - Alluminio
Protezione della superficie - Altro
Con canale per cavi - No
Canalina cavo opzionale - No
Lunghezza - 2 m
Imballaggio e Condizioni
2 PZ
Prodotto a catalogo
EAN
8426709937232
Codice Sacchi
O9OB620367
Cod. produttore
OB620367
Codice Metel
ORBOB620367
Materiale:
Alluminio
Protezione della superficie:
Altro
Con canale per cavi:
No
Canalina cavo opzionale:
No
Lunghezza:
2 m
Larghezza:
27.5 mm
Altezza:
17.3 mm
Momento di resistenza Wx:
600 mm³
Momento di resistenza Wy:
1210 mm³
Peso:
0.98 kg/m
BELT SIDE è un profilato di sostegno in alluminio naturale, utilizzato per realizzare la cintura perimetrale dei supporti zavorra ECOZAV
BELT SIDE è dotato di una guida per l’attacco laterale che semplifica l’installazione e migliora la resistenza meccanica in qualsiasi ambito applicativo.
CARATTERISTICHE TECNICHE
- Materiale: lega di alluminio EN AW-6060 T6
- Resistenza a trazione: Rm 190 N/mm2
- Carico di snervamento: Rp0,2 150 N/mm2
- Momento d'inerzia Jx: 5491,58 mm4
- Modulo di resistenza Wx: 600,09 mm3
- Momento d'inerzia Jy: 16637,61 mm4
- Modulo di resistenza Wy: 1210,01 mm3
- Peso del profilo al metro: 490,00 g/m
- Sezione del profilo: 181,48 mm2
BELT SIDE è dotato di una guida per l’attacco laterale che semplifica l’installazione e migliora la resistenza meccanica in qualsiasi ambito applicativo.
CARATTERISTICHE TECNICHE
- Materiale: lega di alluminio EN AW-6060 T6
- Resistenza a trazione: Rm 190 N/mm2
- Carico di snervamento: Rp0,2 150 N/mm2
- Momento d'inerzia Jx: 5491,58 mm4
- Modulo di resistenza Wx: 600,09 mm3
- Momento d'inerzia Jy: 16637,61 mm4
- Modulo di resistenza Wy: 1210,01 mm3
- Peso del profilo al metro: 490,00 g/m
- Sezione del profilo: 181,48 mm2
