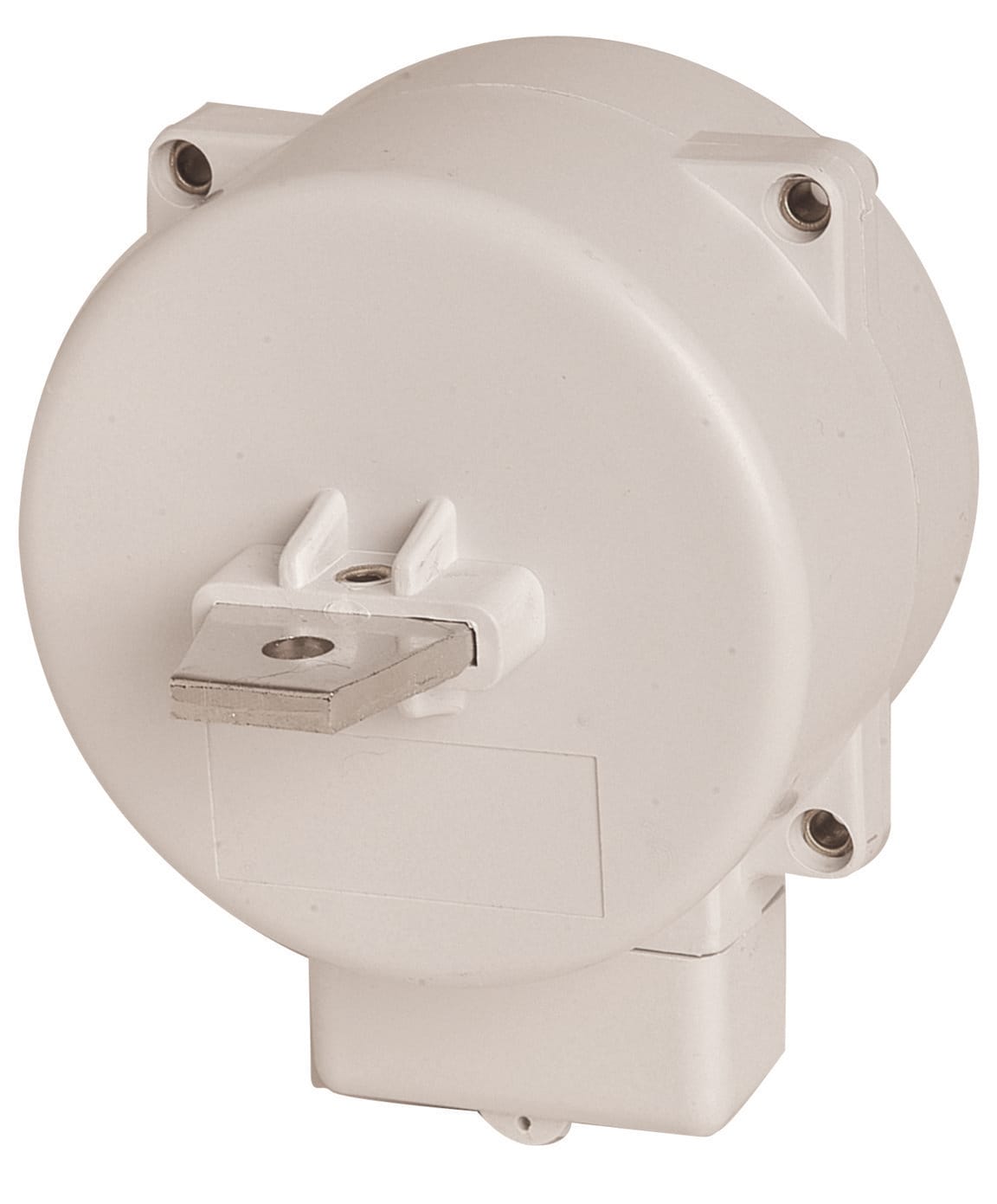

ORBIS - AT3B 25/5A TRASFORMATORE Amperometrico a primario avvolto, dimensione barra interna 112mm x 25 mm, fissaggio su pannello
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipologia - Trasformatore di corrente con primario avvolto
Corrente nominale primaria In - 25 A
Corrente nominale secondaria - 5 A
Potenza apparente nominale secondaria - 25 VA
Classe di precisione - Altro
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8426709910853
Codice Sacchi
O9OB526080
Cod. produttore
OB526080
Codice Metel
ORBOB526080
Tipologia:
Trasformatore di corrente con primario avvolto
Corrente nominale primaria In:
25 A
Corrente nominale secondaria:
5 A
Potenza apparente nominale secondaria:
25 VA
Classe di precisione:
Altro
Fattore di limitazione sovracorrente:
FS 5
Tarato:
No
Con protezione dal contatto:
No
Apertura in altezza:
0 mm
Apertura in larghezza:
0 mm
Diametro dell'apertura:
0 mm
Fissaggio a scatto:
No
Con guida in rame:
Sì
Collegamento secondario:
Cavo
Numero di ingressi primari:
1
- Terminali di connessione del secondario in ottone nichelato
- Materiale del contenitore autoestinguente con un'ottima resistenza meccanica e termica
- Il nucleo magnetico è in ferro silicio a grani orientati
- A richiesta rapporto di trasformazione X/1A.
CARATTERISTICHE TECNICHE
- Tensione di prova: 3 kV V AC (1 min)
- Frequenza: 50-60 Hz
- Fattore di sicurezza: Fs 5
- Tensione di rete max: 720 V
- Intensità termica nominale di corto circuito: Ith=60 In
- Intensità dinamica nominale: Idin=2,5 Ith
- Corrente di Sovraccarico: 1,2 In
- Temperatura di funzionamento: Da -10 °C a +50 °C
- Installazione: Fissaggio su pannello
- Barra interna: 112 x 25 mm
RIFERIMENTI NORMATIVI
- IEC 185
- UNE EN 60044-1
- IEC 801/1-3.4
- IEC 1010
- EN 50081-82
- VDE 0414
- BS 3938
- DIN 57414
ATTENZIONE
- La portata deve corrispondere tassativamente al fondo scala dello strumento.
- Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA.
