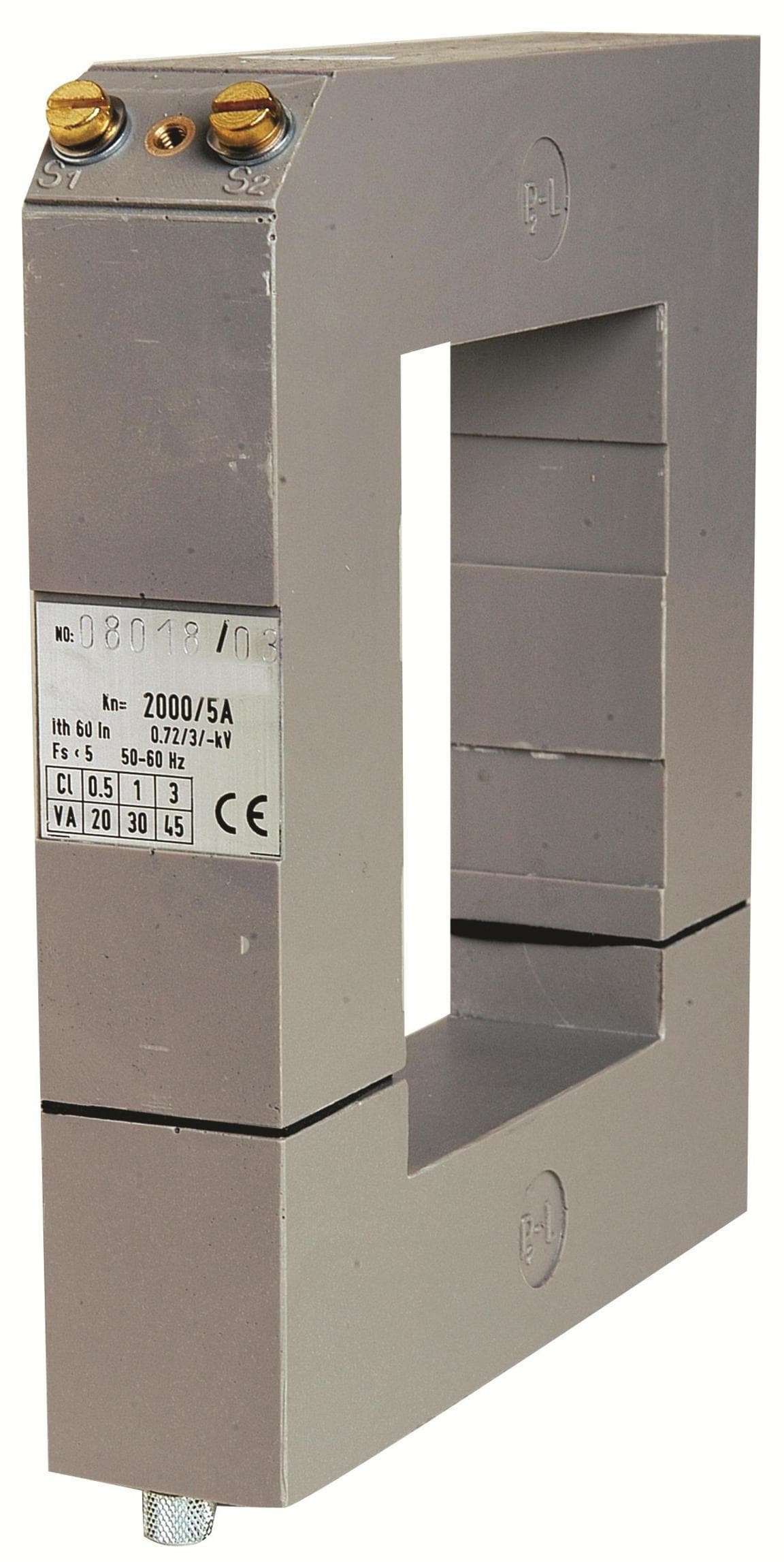

ORBIS - AT100P 500/5A TRASFORMATORE Amperometrico apribile, dimensioni barra inseribile 100mm x 80mm, diametro cavo inseribile 80mm, fissaggio tramiste staffa

Trasformatori amperometrici a barra/cavo passante apribili.
- Questo tipo di trasformatore si utilizza in tutti quei casi dove non è possibile interrompere la linea per inserire un comune TA
- L'ampia gamma da 100 a 400 Ampere unita alla possibilità di avere il secondario sia da 1 che da 5 Ampere e le possibilità di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le più svariate esigenze di installazione
- A richiesta rapporto di trasformazione X/1A.

CARATTERISTICHE TECNICHE

- Tensione di prova: 3 kV V AC (1 min)
- Frequenza: 50-60 Hz
- Fattore di sicurezza: Fs 5
- Tensione di rete max: 720 V
- Intensità termica nominale di corto circuito: Ith in funzione della barra
- Intensità dinamica nominale: Idin = 2,5 Ith
- Corrente di Sovraccarico: 1,2 In
- Temperatura di funzionamento: Da -10 °C a +50 °C
- Dimensioni inserimento primario:
- Barra : 100mm x 80mm
- Cavo : diam. 80 mm
- Installazione: Fissaggio tramite staffe
RIFERIMENTI NORMATIVI
- IEC 185
- UNE EN 60044-1
- IEC 801/1-3.4
- IEC 1010
- EN 50081-82
- VDE 0414
- BS 3938
- DIN 57414
ATTENZIONE
- La portata deve corrispondere tassativamente al fondo scala dello strumento.
- Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA
