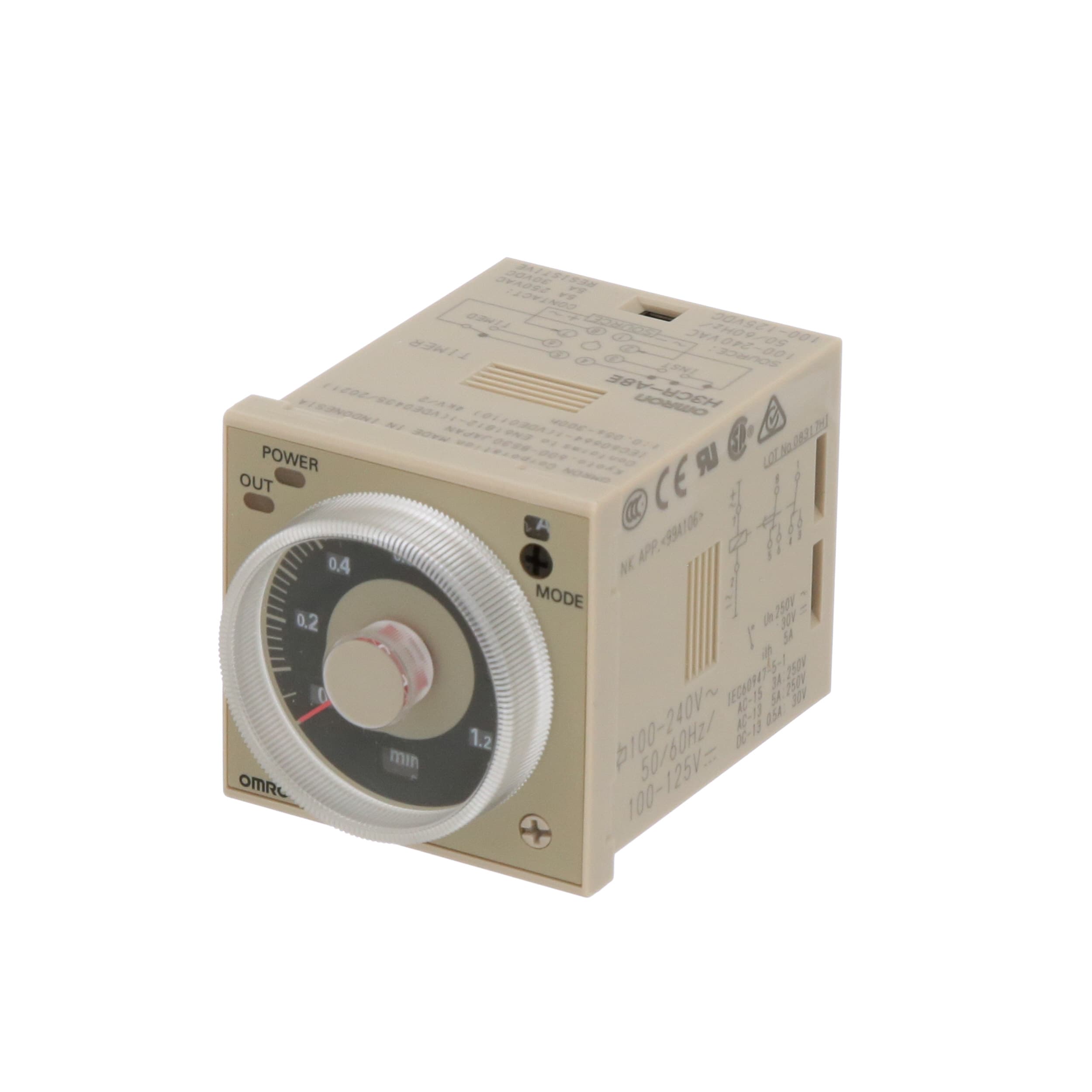

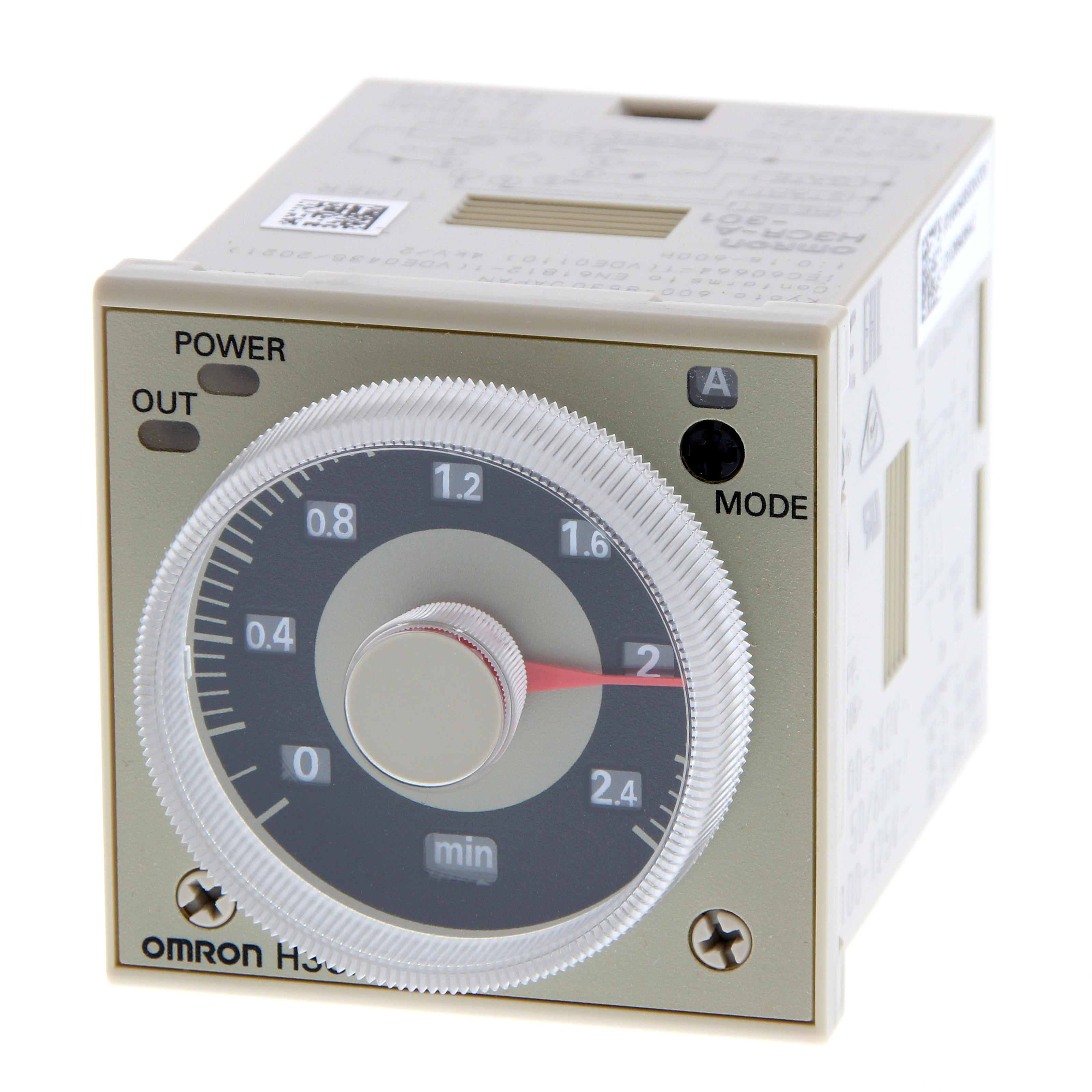

OMRON ELECTRONICS - Timer H3CR-A 48x48 multiscala multifunzione multitensione 8-pin 2 uscite SPDT: 1 ritardata 1 istantanea terminali octal.

esecuzione del collegamento elettrico:

raccordo a innesto

tensione di alimentazione pilota nominale Us per AC 50 Hz:

24÷48 V

tensione di alimentazione pilota nominale Us per DC:

24÷48 V

intervallo di tempo:

0.05÷1080000 s

tipo di tensione per l’azionamento:

AC/DC

funzione ritardata all’eccitazione:

No

funzione ritardata alla diseccitazione:

No

funzione stella/triangolo:

No

funzione formazione d’impulsi:

No

funzione lampeggiante con pausa iniziale, tempo fisso:

No

funzione lampeggiante con impulso iniziale, tempo fisso:

No

corrente nominale:

5 A

adatto per montaggio su guida a cappello:

Sì

numero di uscite, ritardate, contatto invertitore:

1

con uscita semiconduttore:

No

telecomando possibile:

No

funzione passante con ritardo all’eccitazione:

No

Larghezza:

48 mm

funzione passante con ritardo alla diseccitazione:

No

innestabile su contattore:

No

profondità:

68 mm

tensione di alimentazione pilota nominale Us per AC 60 Hz:

24÷48 V

Altezza:

48 mm

funzione ciclica con pausa iniziale, variabile:

No

funzione ciclica con impulso iniziale, variabile:

Sì

adatto solo per telecomando:

No

numero di uscite, non ritardate, contatto di apertura:

0

numero di uscite, non ritardate, contatto di chiusura:

0

numero di uscite, non ritardate, contatto invertitore:

1

numero di uscite, ritardate, contatto di apertura:

0

numero di uscite, ritardate, contatto di chiusura:

0

uscite, con commutazione ritardate/non ritardate:

Sì
