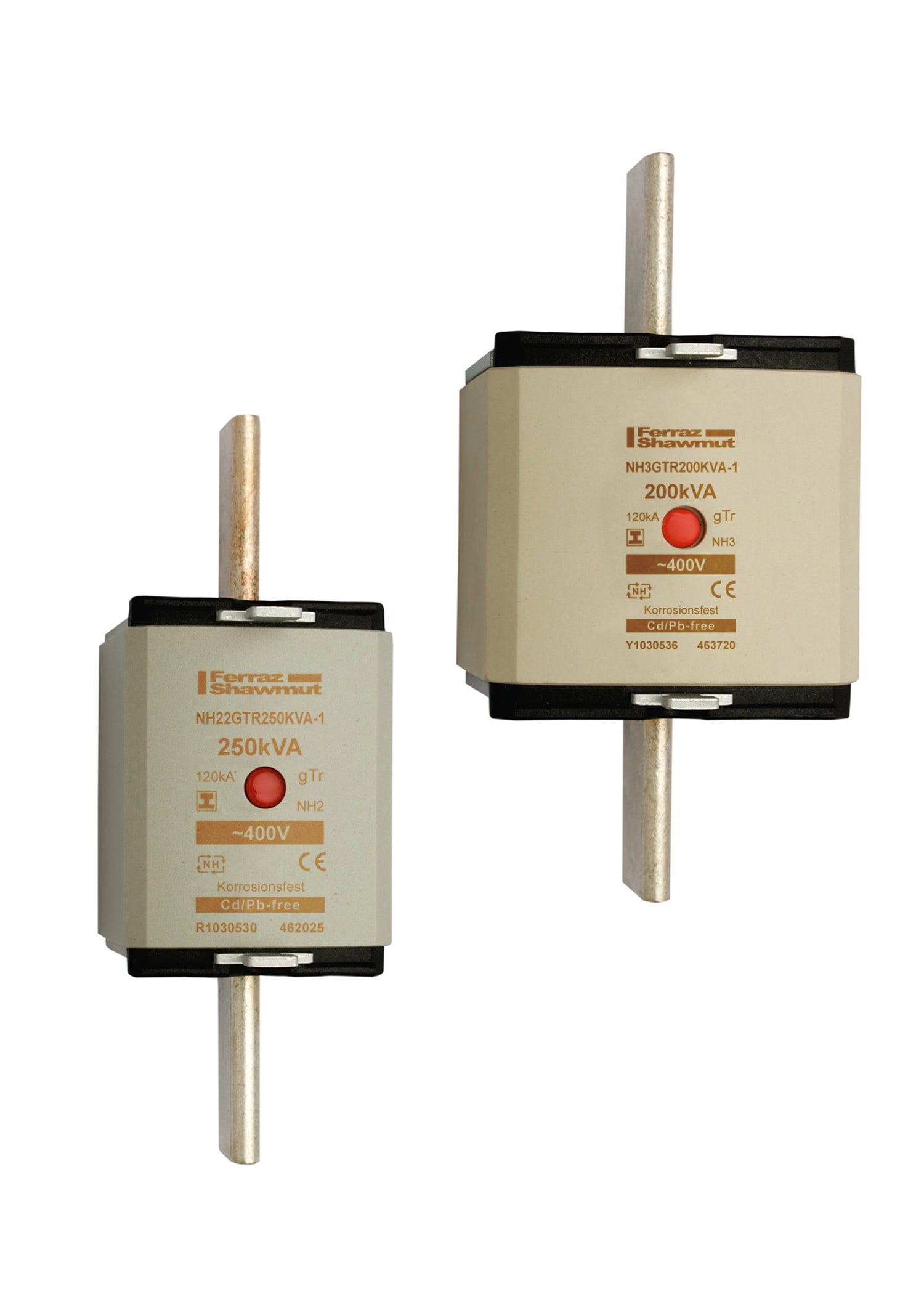

MERSEN - Fusibile NH2 gTr 400VAC 289A 200KVA Placche Isolate Indicatore Centrale
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di costruzione del fusibile secondo IEC 60269 - HPC2
Tipo di tensione di alimentazione - AC
Corrente nominale - 289 A
Tensione nominale AC - 400 V
Capacità di rottura nominale CA - 100 kA
Imballaggio e Condizioni
3 PZ
Prodotto a catalogo
EAN
3605340545708
Codice Sacchi
MEQ1030529
Cod. produttore
Q1030529
Codice Metel
XESQ1030529
Tipo di costruzione del fusibile secondo IEC 60269:
HPC2
Tipo di tensione di alimentazione:
AC
Corrente nominale:
289 A
Tensione nominale AC:
400 V
Capacità di rottura nominale CA:
100 kA
Classe di funzionamento secondo IEC 60269:
gTr
Esecuzione indicatore:
Senza
Linguette in metallo isolate (IMGL):
Sì
Perdita di potenza alla corrente nominale:
16 W
Il sistema NH è classificato tra i sistemi di fusibili a innesto ed è composto da: base fusibile (eventualmente comprendente copriterminali e barriere di fase) cartuccia di fusibili con contatto a lama dispositivo per la sostituzione della cartuccia di fusibili (estrattore fusibile HRC LV) La configurazione di questo sistema non garantisce la non interscambiabilità tra le diverse correnti nominali, pertanto deve essere maneggiato da personale certificato.Le cartucce di fusibili NH gTr sono utilizzate per la Protezione di trasformatori. La caratteristica tempo/corrente è adattata al trasformatore da proteggere e implica la selettività ottimale alla caratteristica gG delle cartucce di fusibili NH. I fusibili possono essere caricati con 1,3 volte la corrente nominale fino a 10 ore. La cartucce di fusibili funziona a 1,5 volte la corrente nominale del trasformatore nellarco di 2 ore.
