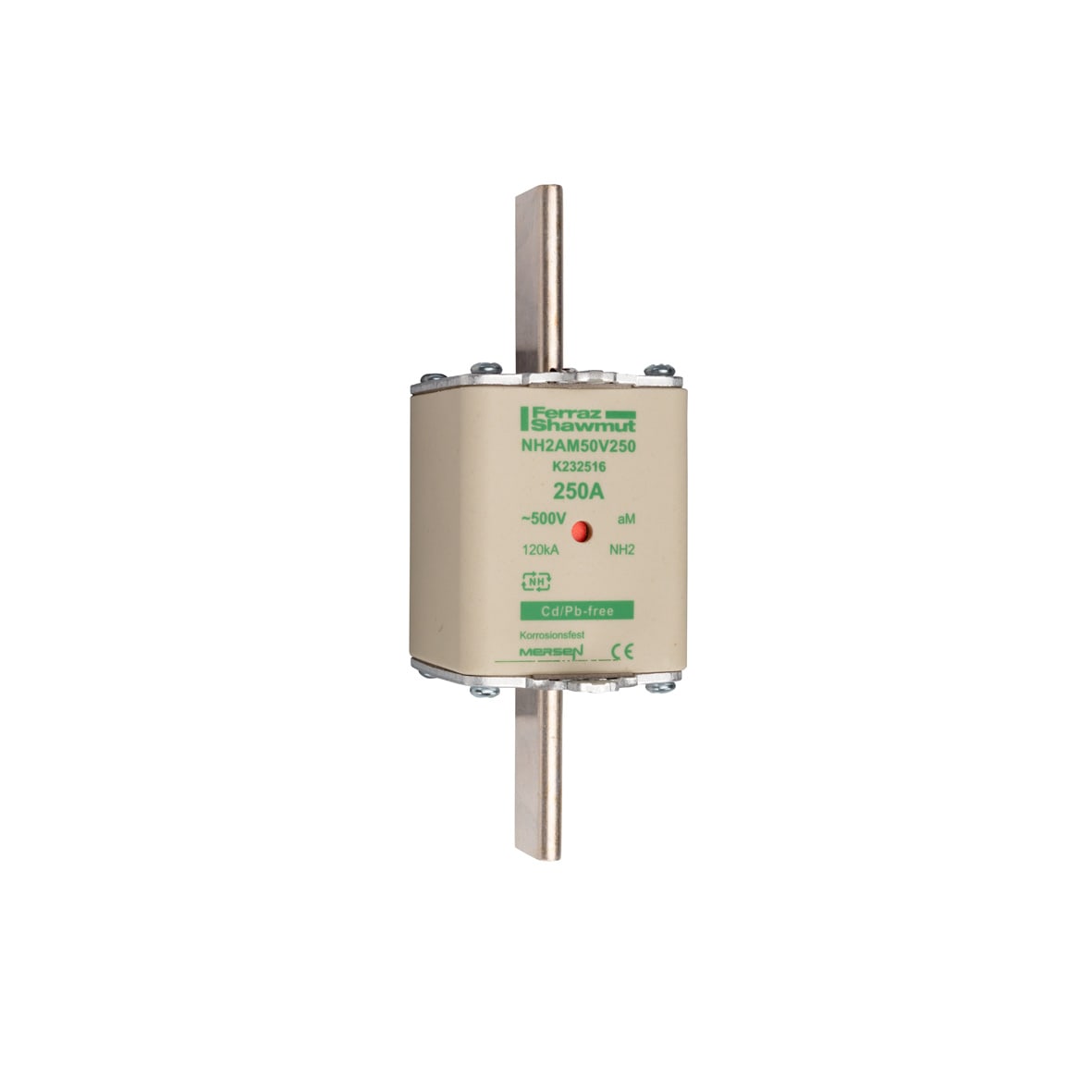

MERSEN - Fusibile NH2 aM 500VAC 250A Placche Attive Doppio Indicatore
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di costruzione del fusibile secondo IEC 60269 - HPC2
Tipo di tensione di alimentazione - AC
Corrente nominale - 250 A
Tensione nominale AC - 500 V
Capacità di rottura nominale CA - 120 kA
Imballaggio e Condizioni
3 PZ
Prodotto a catalogo
EAN
8430399026855
Codice Sacchi
MEK232516
Cod. produttore
K232516
Codice Metel
XESK232516
Tipo di costruzione del fusibile secondo IEC 60269:
HPC2
Tipo di tensione di alimentazione:
AC
Corrente nominale:
250 A
Tensione nominale AC:
500 V
Capacità di rottura nominale CA:
120 kA
Classe di funzionamento secondo IEC 60269:
aM
Esecuzione indicatore:
Senza
Perdita di potenza alla corrente nominale:
16.8 W
Il sistema NH è classificato tra i sistemi di fusibili a innesto ed è composto da: base fusibile (eventualmente comprendente copriterminali e barriere di fase) cartuccia di fusibili con contatto a lama dispositivo per la sostituzione della cartuccia di fusibili (estrattore fusibile HRC LV) Il design di questo sistema non garantisce la non interscambiabilità tra le diverse correnti nominali, pertanto deve essere maneggiato da personale certificato.Le cartucce di fusibili NH di tipo aM sono fusibili con potere di interruzione a campo parziale, utilizzati per proteggere i circuiti dei motori grazie alla loro elevata capacità di limitazione di corrente e alla bassa perdita di potenza. Interrompono le correnti da 6,3xIn fino al loro potere di interruzione massimo e sono quindi indicate solo per la protezione dai corto circuiti. Per la protezione dai sovraccarichi devono essere abbinate ad altri quadri di distribuzione. La corrente nominale di queste cartucce di fusibili può essere pari a quella del motore.
Scheda tecnica
Scarica documento
