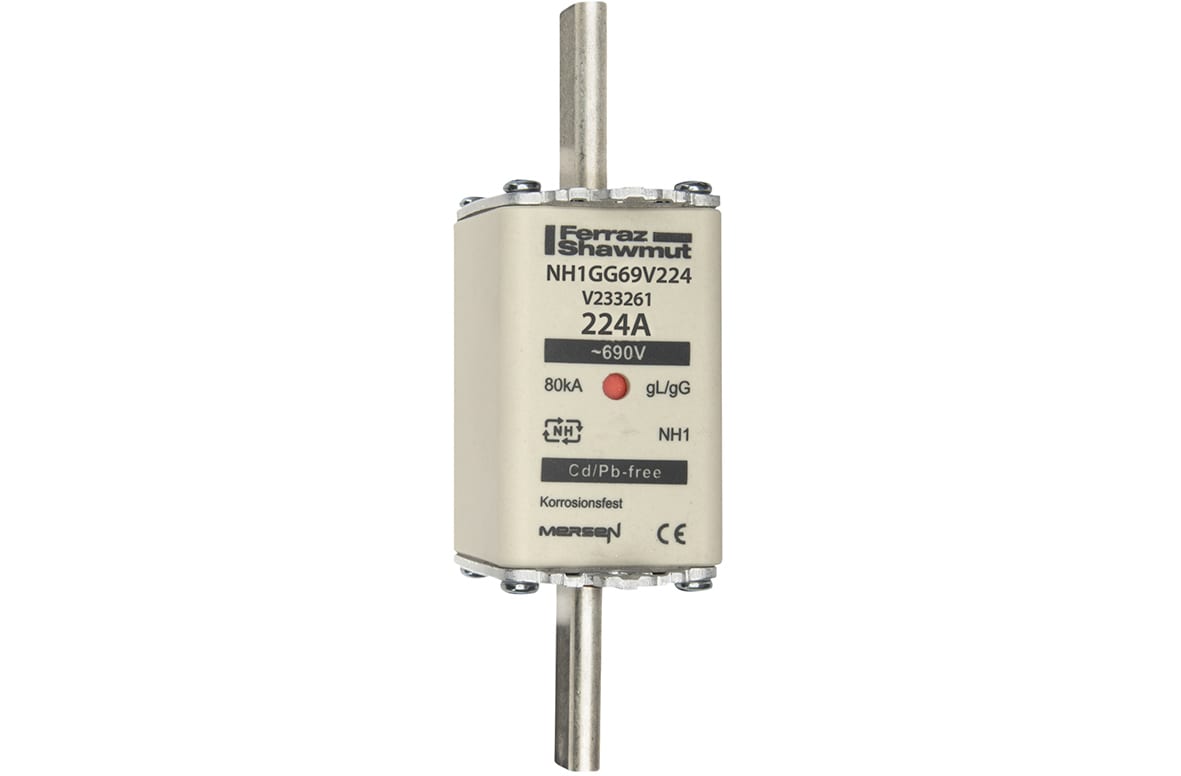

MERSEN - Fusibile NH1 gG 690VAC 224A Placche Attive Doppio Indicatore
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di costruzione del fusibile secondo IEC 60269 - HPC1
Tipo di tensione di alimentazione - AC/DC
Corrente nominale - 224 A
Tensione nominale AC - 690 V
Capacità di rottura nominale CA - 80 kA
Imballaggio e Condizioni
3 PZ
Prodotto a catalogo
EAN
8430399026107
Codice Sacchi
MEV233261
Cod. produttore
V233261
Codice Metel
XESV233261
Tipo di costruzione del fusibile secondo IEC 60269:
HPC1
Tipo di tensione di alimentazione:
AC/DC
Corrente nominale:
224 A
Tensione nominale AC:
690 V
Capacità di rottura nominale CA:
80 kA
Tensione di dimensionamento CC:
400 V
Classe di funzionamento secondo IEC 60269:
gG
Esecuzione indicatore:
Senza
Perdita di potenza alla corrente nominale:
19 W
Il sistema NH è classificato tra i sistemi di fusibili a innesto ed è composto da: base fusibile (eventualmente comprendente copriterminali e barriere di fase) cartuccia di fusibili con contatto a lama dispositivo per la sostituzione della cartuccia di fusibili (estrattore fusibile HRC LV) Il design di questo sistema non garantisce la non interscambiabilità tra le diverse correnti nominali, pertanto deve essere maneggiato da personale certificato.Le cartucce di fusibili NH di tipo gG sono fusibili con potere di interruzione a pieno campo e sono utilizzate per proteggere cavi e apparecchiature. Data la loro capacità di interrompere qualsiasi sovraccarico di corrente, dalla corrente di fusione più bassa fino al loro potere di interruzione, possono essere utilizzate da sole come dispositivi di protezione. Proteggono anche i dispositivi elettrici e le configurazioni industriali dagli effetti elettrodinamici delle elevate correnti di corto circuito.
