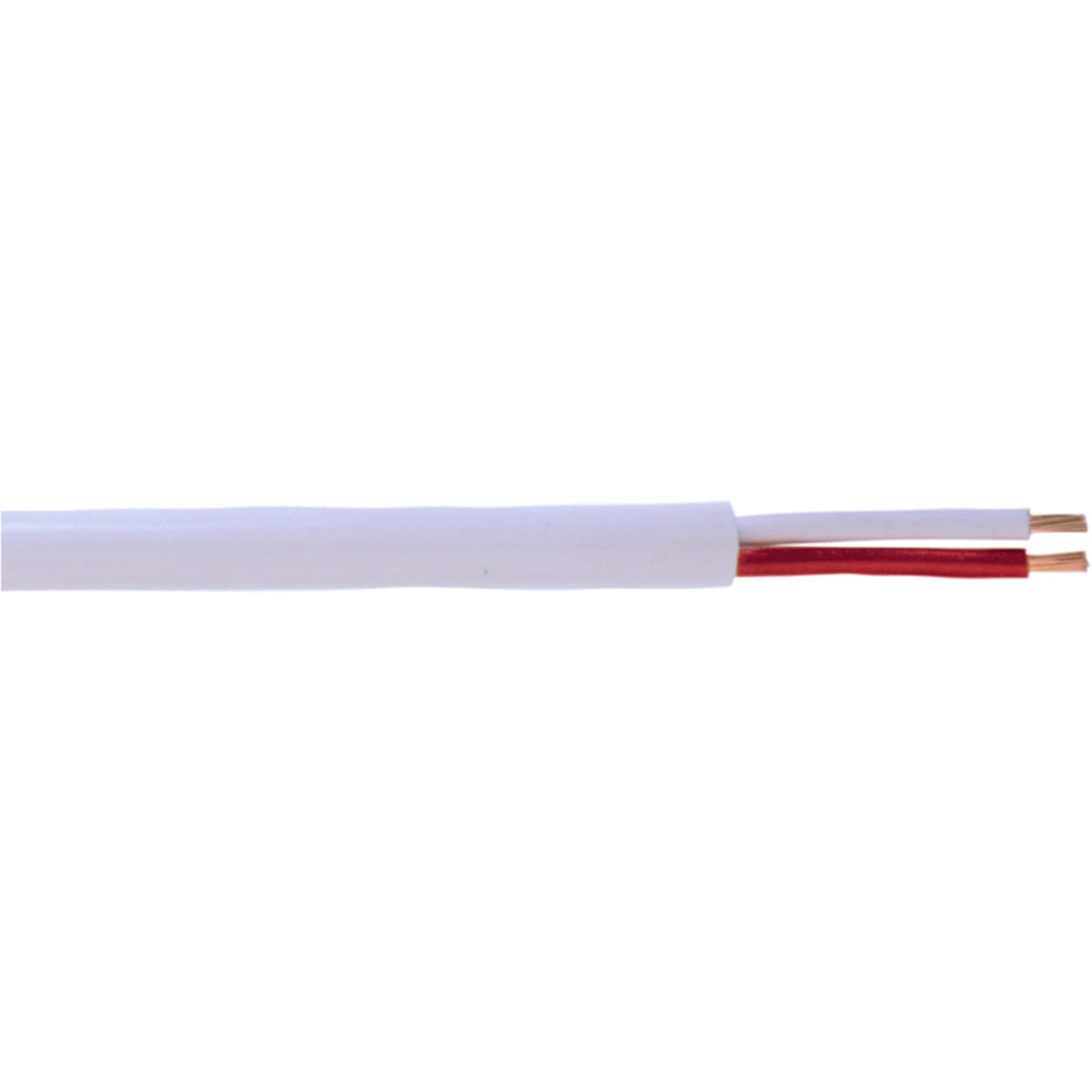

LAPP - KCA FEP-SIL NICR/NI 2X0,22 IEC

Le termocoppie sono utilizzate per il monitoraggio di processi produttivi, pertanto i materiali isolanti dei cavi sono da selezionare in base alla temperatura ambiente massima vicino al collegamento della termocoppia., Materiali conduttore (leghe): Fe/CuNi (LX, JX) Le leghe del conduttore sono identiche alle leghe della termocoppia, NiCr/Ni (K, KX, KCA)K e versione KX - le leghe del conduttore sono identiche alle leghe della termocoppia. Versione KCA: leghe di compensazione (per KCA: Fe/CuNi), non sono identice alle leghe della termocoppia, PtRh/Pt (RCB, SCB)Leghe di compensazione (per RCB, SCB: Cu/CuNi) non identiche alle leghe delle termocoppie, Permette la misurazione della temperatura anche in luoghi in cui la misura della temperatura senza contatto non è possibile o sensata, Flessibile e compatto, Per ulteriori dettagli tecnici, vedere la tabella T8 e i datasheets, Abbreviazioni composizione: - PVC: Cloruro di polivinile - SIL: Silicone - GL: Fibra di vetro - FEP: Fluorurati etilene propilene - EGL: Fibra E-Glass - C: Schermatura in rame - ST: Schermatura in fogli di alluminio - S: armatura in filo di acciaio, Esempio costruttivo= PVC-PVC-S-PVC: - Isolamento del conduttore in PVC - Guaina interna in PVC - Armatura in calza di fili di acciaio -Steel - Guaina esterna in PVC, Esempi mostrati sopra (dall´alto in basso): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC , Codice colori: DIN 43710 Conduttore negativo e guaina: Fe/CuNi: blu NiCr/Ni: verde PtRh/Pt: bianco Conduttore positivo: sempre rosso IEC 60 584 Conduttore positivo e guaina: Fe/CuNi: nero NiCr/Ni: verde PtRh/Pt: arancio Conduttore negativo: sempre bianco,
