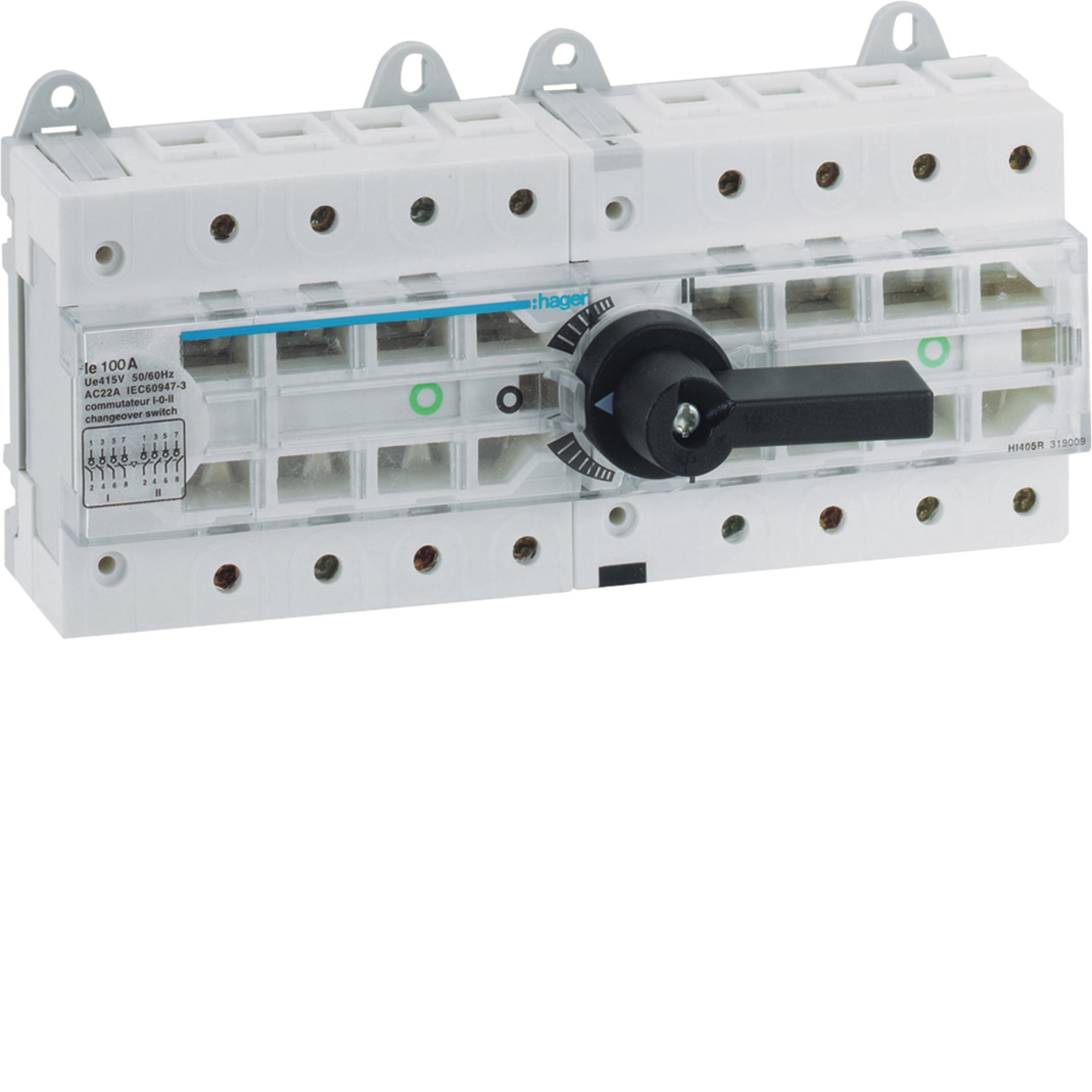

HAGER BOCCHIOTTI - Commutatore di manovra modulare a comando rotativo manuale 4P 100A 12.5M

Esecuzione come interruttore principale:

Sì

Esecuzione come interruttore di manutenzione/riparazione:

Sì

Esecuzione come interruttore di sicurezza:

Sì

Esecuzione come dispositivo di arresto d'emergenza:

No

Esecuzione come invertitore:

Sì

Numero di interruttori:

1

Max. tensione d'esercizio nominale Ue per AC:

690 V

Tensione d'esercizio nominale:

380÷690 V

Corrente nominale permanente Iu:

100 A

Corrente nominale permanente a AC-23, 400V:

63 A

Corrente nominale permanente per AC-21, 400 V:

100 A

Resistenza a corrente di breve durata Icw:

2.5 kA

Potenza d'esercizio nominale per AC-23, 400V:

28 kW

Potenza di interruzione a 400 V:

65 kW

Corrente di corto circuito nominale condizionale Iq:

100 kA

Numero di poli:

4

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

0

Azionamento a motore opzionale:

No

Azionamento a motore integrato:

No

Sganciatore di tensione opzionale:

No

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Adatto per fissaggio frontale a 4 fori:

No

Adatto per fissaggio frontale centrale:

No

Adatto per montaggio distributore:

Sì

Adatto per costruzione intermedia:

No

Colore dell'elemento di azionamento:

Nero

Tipologia di azionamento:

Manopola corta

Bloccabile:

Sì

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Grado di protezione (IP), lato frontale:

IP20

Grado di protezione (NEMA):

Altro
