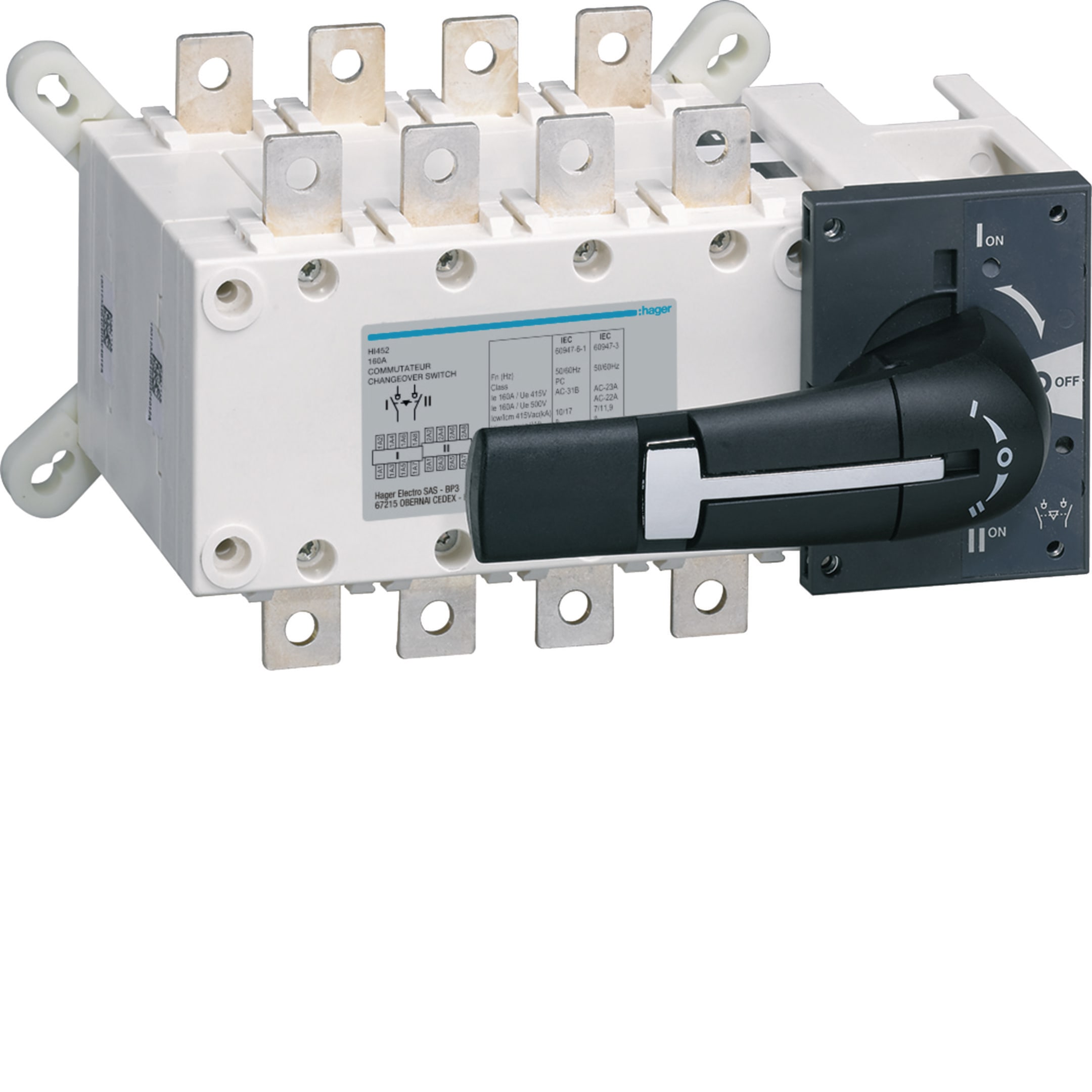

HAGER BOCCHIOTTI - Commutatore di manovra a comando rotativo 4P 160A

Esecuzione come interruttore principale:

Sì

Corrente nominale permanente Iu:

160 A

Esecuzione come interruttore di manutenzione/riparazione:

Sì

Numero di poli:

4

Esecuzione come dispositivo di arresto d'emergenza:

No

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Esecuzione come interruttore di sicurezza:

Sì

Colore dell'elemento di azionamento:

Nero

Esecuzione come invertitore:

Sì

Tensione d'esercizio nominale:

380÷690 V

Tipologia di azionamento:

Manopola rotativa lunga

Numero di contatti ausiliari, normalmente aperto:

0

Potenza di interruzione a 400 V:

105 kW

Max. tensione d'esercizio nominale Ue per AC:

690 V

Bloccabile:

Sì

Adatto per fissaggio frontale a 4 fori:

No

Adatto per fissaggio frontale centrale:

No

Adatto per montaggio distributore:

Sì

Numero di contatti ausiliari, normalmente chiusi:

0

Corrente di corto circuito nominale condizionale Iq:

100 kA

Grado di protezione (IP), lato frontale:

IP00

Azionamento a motore opzionale:

No

Sganciatore di tensione opzionale:

No

Numero di contatti ausiliari, di scambio:

0

Adatto per costruzione intermedia:

No

Tipo di collegamento circuito elettrico principale:

Serracavo

Grado di protezione (NEMA):

Altro

Numero di interruttori:

1

Corrente nominale permanente a AC-23, 400V:

160 A

Corrente nominale permanente per AC-21, 400 V:

160 A

Resistenza a corrente di breve durata Icw:

12 kA

Potenza d'esercizio nominale per AC-23, 400V:

72 kW

Azionamento a motore integrato:

No

Con cablaggio preconfezionato:

No

Larghezza:

251 mm

Altezza:

135 mm

Profondità:

218 mm

Numero moduli DIN:

8.5
