FISCHER - WB 9 B TU

Fissaggi per WC e bidet WB 9 B
Il fissaggio nascosto per WC e bidet sospesi con accesso dal basso

• Adatto per il fissaggio di WC e Bidet sospesi mediante n.2 barre M12 opportunamente pre-installate a parete.
• Utile per l’utilizzo combinato ai telai per sanitari sospesi Premium, LC plus, TCS.

• Sistema completo per una installazione veloce di ceramiche.
• Fissaggio nascosto all’interno della ceramica.
• Nessun contatto tra ceramica e parti in metallo.
• Fissaggio testato a 400kg secondo normative UNI EN 997 e UNI EN 14528.

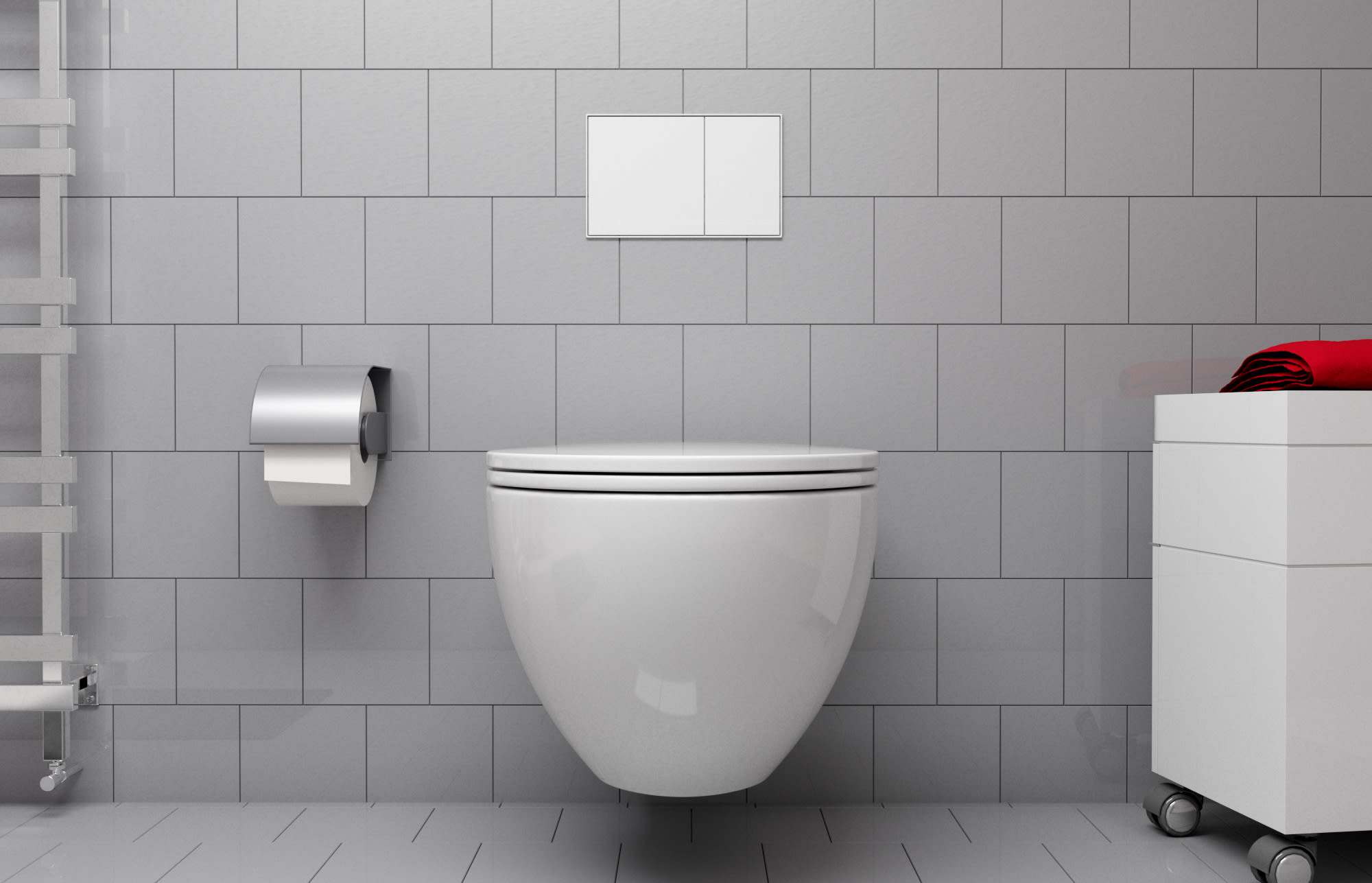

• Fissaggio di WC e bidet sospesi.
• WB 9 B LV per installazione di ceramiche con accesso laterale o da sopra.
• WB 9 B TU per installazione di ceramiche con accesso da sotto.
• Adatto per spessori ceramica da 34 a 47 mm.

• Predisporre n.2 barre M12 a parete opportunamente installate.
• Misurare lo spessore della ceramica dal punto di appoggio del WB9 B sulla ceramica al punto più esterno del sanitario che appoggerà alla parete e scegliere gli imbuti idonei: bianco per uno spessore compreso fra 34 e 41 mm, nero per spessore compreso fra 42 e 47 mm.
• Avvitare i 2 cannotti metallici di guida sulle barre M12, fino alla distanza dal muro prevista.
• Orientare opportunamente le cave dei cannotti metallici di guida, in accordo con l’installazione ad accesso laterale, dall’alto o dal basso.
• Inserire i dispositivi WB9 B nelle sedi sulla ceramica e agganciare gli imbuti. Orientare il marcatore di fase in accordo con l’installazione ad accesso laterale, dall’alto o dal basso.
• Spingere la ceramica a parete inserendo i 2 cannotti metallici negli imbuti.
• Avvitare le viti dei WB9 B. Le viti devono ingaggiare la cave dei cannotti metallici.
• Per istruzioni di montaggio ancora più dettagliate, nella sezione Download documenti è disponibile una guida all'installazione passo a passo.

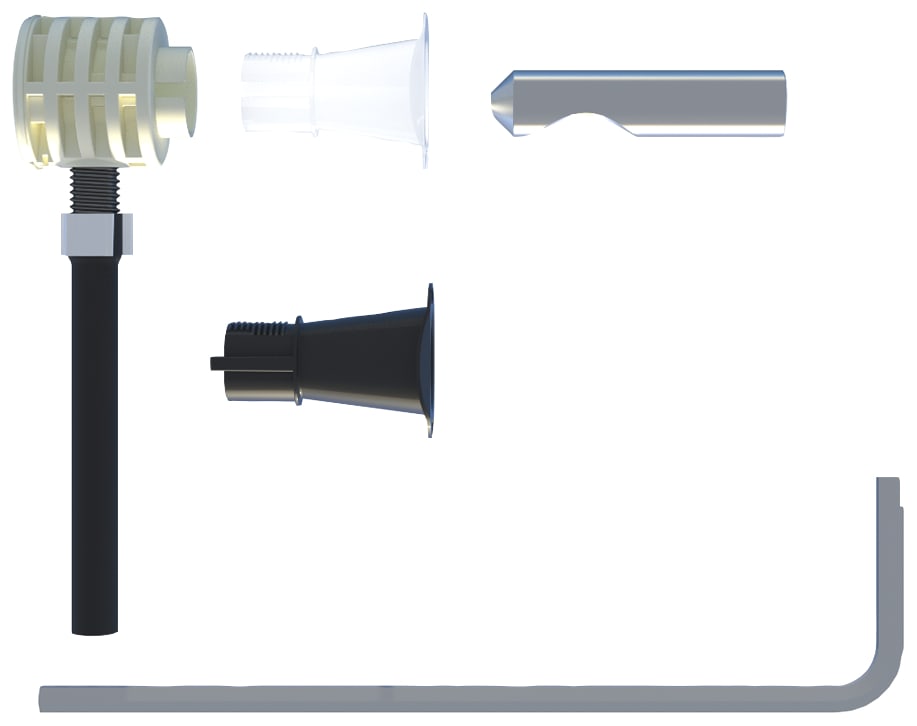

• Contenuto: 2 dispositivi WB9 B con tubetto, 2 imbuti bianchi, 2 imbuti neri, 2 cannotti metallici M12, 1 chiave 50x200,

• EAN: 8001132097946
• Codice fischer: 551884
