FISCHER - SLM 16 B CON BARRA FILETTATA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - dado
sistema a vite - altri
Protezione superficiale del tassello - con zincatura galvanica/elettrolitica
ancoraggio - ancoraggio a espansione
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
Codice Sacchi
FH00500615
Cod. produttore
00500615
Codice Metel
FIS00500615
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
dado
sistema a vite:
altri
Protezione superficiale del tassello:
con zincatura galvanica/elettrolitica
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Adatto per solaio alveolare:
No
Installazione distanziata:
No
Materiale del tassello:
acciaio
Con collare:
No
materiale della bussola:
acciaio
Protezione superficiale della copertura:
con zincatura galvanica/elettrolitica
Fissaggio con utensile di espansione:
No
Installazione push-through:
No
Installazione pre-posizionata:
Sì

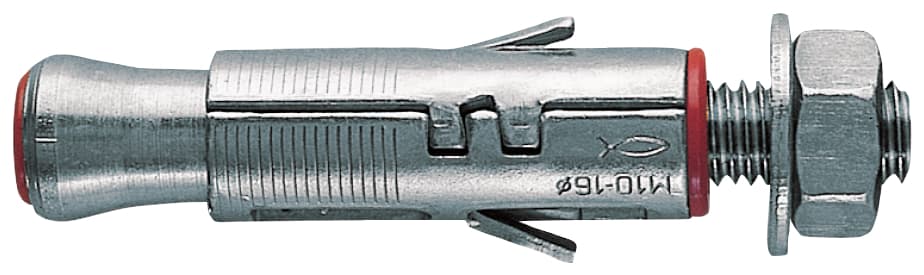

Ancorante con corpo espandente SLM con barra
L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con barra filettata cl. 5.8.
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Pietra naturale con struttura compatta
Vantaggi:
- Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
- La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
- Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
Applicazioni:
- Balaustre
- Corrimano
- Consolle
- Cancelli
- Inferriate
- Installazioni distanziate
Funzionamento:
- SLM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
- Per una corretta installazionela barra filettata deve essere contrastata con rondella e dado.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- Spessore fissabile max - t fix - [mm]: 50,
- Profondità min foro - td - [mm]: 130,
- Chiave di serraggio - SW - [mm]: 24,
- Diametro foro - d0 - [mm]: 24,
- ? x Lunghezza: M 16 x 100,
- Lunghezza fissaggio - l - [mm]: 90,
- EAN: 8001132006153
- Codice fischer: 500615
