FISCHER - SLM 10 B CON BARRA FILETTATA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Ancoraggio - Ancoraggio a espansione
Modello ad ancora - Filettatura esterna
Dispositivo di fissaggio - Dado
Sistema a vite - Altro
Materiale del tassello - Acciaio
Imballaggio e Condizioni
25 PZ
Prodotto a catalogo
EAN
8001132006139
Codice Sacchi
FH00500613
Cod. produttore
00500613
Codice Metel
FIS00500613
Ancoraggio:
Ancoraggio a espansione
Modello ad ancora:
Filettatura esterna
Dispositivo di fissaggio:
Dado
Sistema a vite:
Altro
Materiale del tassello:
Acciaio
Protezione superficiale del tassello:
Con zincatura galvanica/elettrolitica
Materiale della bussola:
Acciaio
Protezione superficiale della copertura:
Con zincatura galvanica/elettrolitica
Con collare:
No
Tipo di filettatura:
Metrico
Fissaggio con utensile di espansione:
No
Installazione push-through:
No
Installazione pre-posizionata:
Sì
Installazione distanziata:
No
Adatto per solaio alveolare:
No

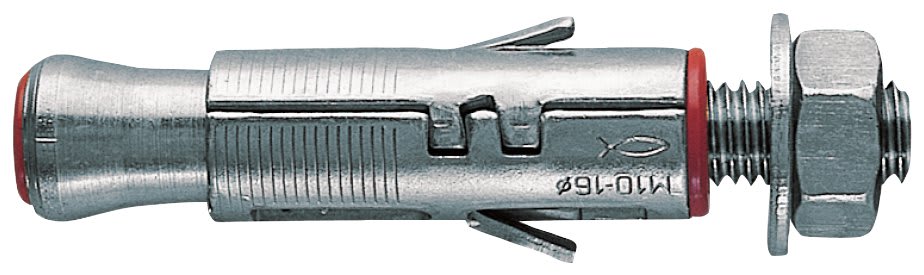

Ancorante con corpo espandente SLM con barra
L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con barra filettata cl. 5.8.
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Pietra naturale con struttura compatta
Vantaggi:
- Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
- La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
- Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
Applicazioni:
- Balaustre
- Corrimano
- Consolle
- Cancelli
- Inferriate
- Installazioni distanziate
Funzionamento:
- SLM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
- Per una corretta installazionela barra filettata deve essere contrastata con rondella e dado.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- Spessore fissabile max - t fix - [mm]: 30,
- Profondità min foro - td - [mm]: 80,
- Chiave di serraggio - SW - [mm]: 17,
- Diametro foro - d0 - [mm]: 16,
- ? x Lunghezza: M 10 x 80,
- Lunghezza fissaggio - l - [mm]: 50,
- EAN: 8001132006139
- Codice fischer: 500613
