FISCHER - PXC AL

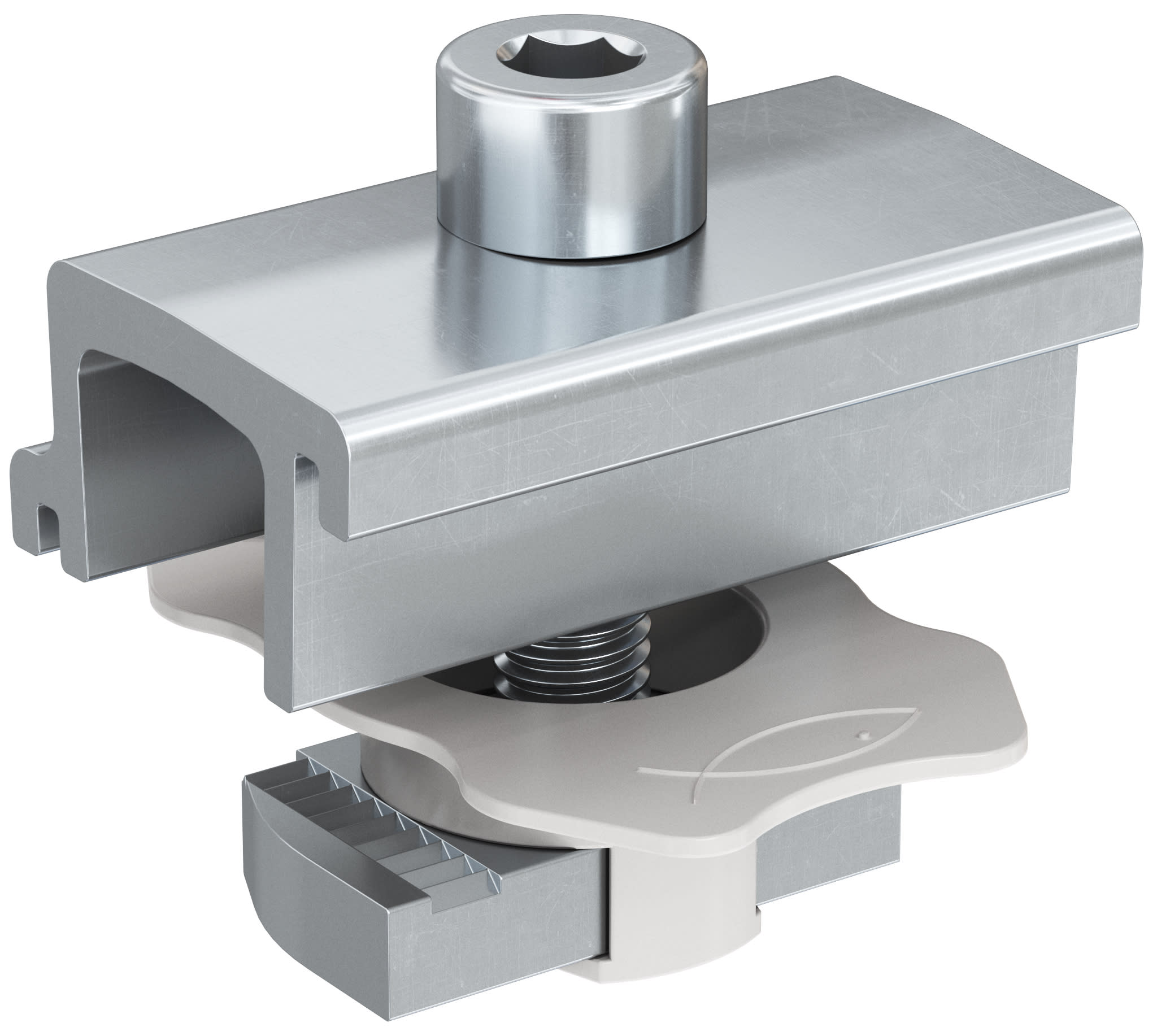

Staffe di collegamento XC e PXC
Le staffe a bloccaggio laterale per il collegamento dei ganci ai profili Solar o per il collegamento a 90° tra profili Solar

• Veloce: installazione rapida del profilo Solar attraverso il serraggio di una sola vite.

• Completa: la staffa di collegamento preassemblata PXC non necessita di elementi aggiuntivi (per esempio: viti, rondelle, bulloni).

• Fissaggio sicuro: l'ampia superficie di contatto della staffa di collegamento XC incrementa la capacità portante del collegamento.

Idonee per:

• Sistema Strutture speciali

Per il collegamento di:

• Profilo Solar-fish

• Profilo Solar-mid

Collegamento gancio - profilo Solar:

• Collegare la staffa di collegamento XC al gancio GT/GTR/GTT/GTP/GTPR/CG attraverso la vite SKS M 8 e il dado esagonale MU M 8 incluse nella confezione del gancio.

• Accostare il profilo Solar al gancio della staffa di collegamento XC.

• Serrare la connessione applicando la coppia di serraggio corretta (10 Nm) alla vite con testa cilindrica con inserto esagonale incassato TCEI.

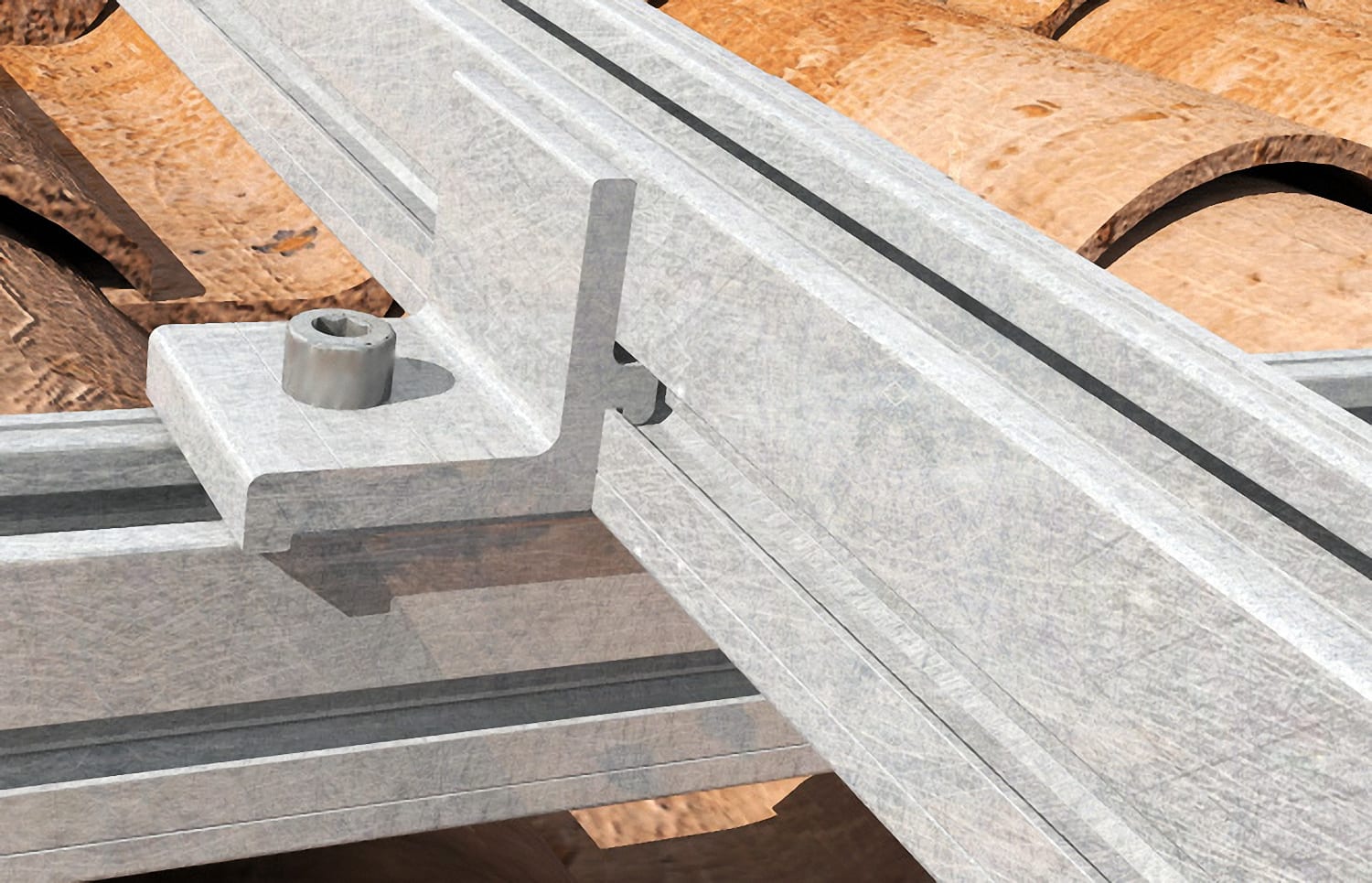

Collegamento a incrocio:

• Collegare la staffa di collegamento XC alla cava superiore del profilo Solar inferiore attraverso il dado testa a martello FCN AL M 8 e la vite SKS M 8, inserire la parte inferiore della staffa di collegamento preassemblata PXC nella cava superiore del profilo Solar inferiore e ruotarla di 90°.

• Accostare il profilo superiore Solar al gancio della staffa di collegamento XC/PXC.

• Serrare la connessione applicando la coppia di serraggio corretta (10 Nm) alla vite con testa cilindrica con inserto esagonale incassato TCEI.

• Adatto per: Solar-fish e Solar-mid,
• Peso: 0,
• Filettatura: 65,
• Larghezza gancio: M 8,
• ? interno - D - [mm]: 10,
• Certificazione sismica: 20,
• Carico max raccomandato a trazione per FUS 2,0 mm: 90°,

• EAN: 8001132031681
• Codice fischer: 522671
