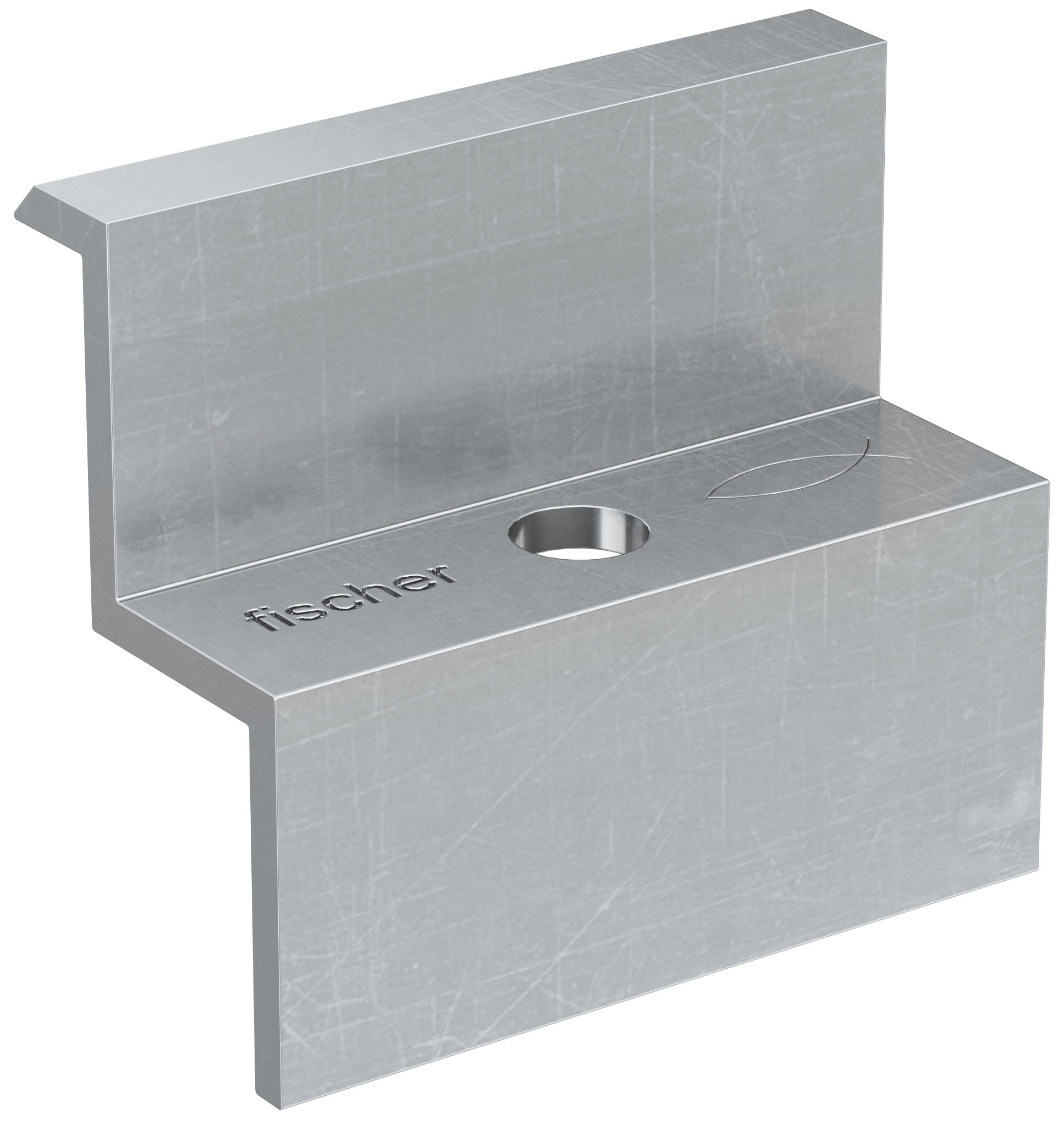

FISCHER - MF 36 MORSETTO FINALE IN AL

Morsetto non assemblato M
Morsetti non assemblati in alluminio

• Full range: i morsetti non assemblati M C e M F possono fissare tutti i moduli fotovoltaici con cornice con spessore da 31 mm a 50 mm.

Idoneo per:

• Sistema Copertura a falda con ganci

• Sistema Copertura piana con triangoli

• Sistema Copertura in lamiera grecata

• Sistema Copertura in lastre ondulate

• Sistema Strutture speciali

• Sistema Powerskin

Per fissare i moduli fotovoltaici sui profili:

• Solar-light

• Solar-fish

• Solar-mid

• Solar-flat

• Solar 40/30

Possibilità di utilizzo della sfera anti effrazione DAE

• Individuare l'altezza del modulo fotovoltaico e scegliere la vite con testa cilindrica con incasso esagonale TCEI idonea.

• Assemblare il morsetto M C e M F al dado FCN AL utilizzando con testa cilindrica con incasso esagonale TCEI.

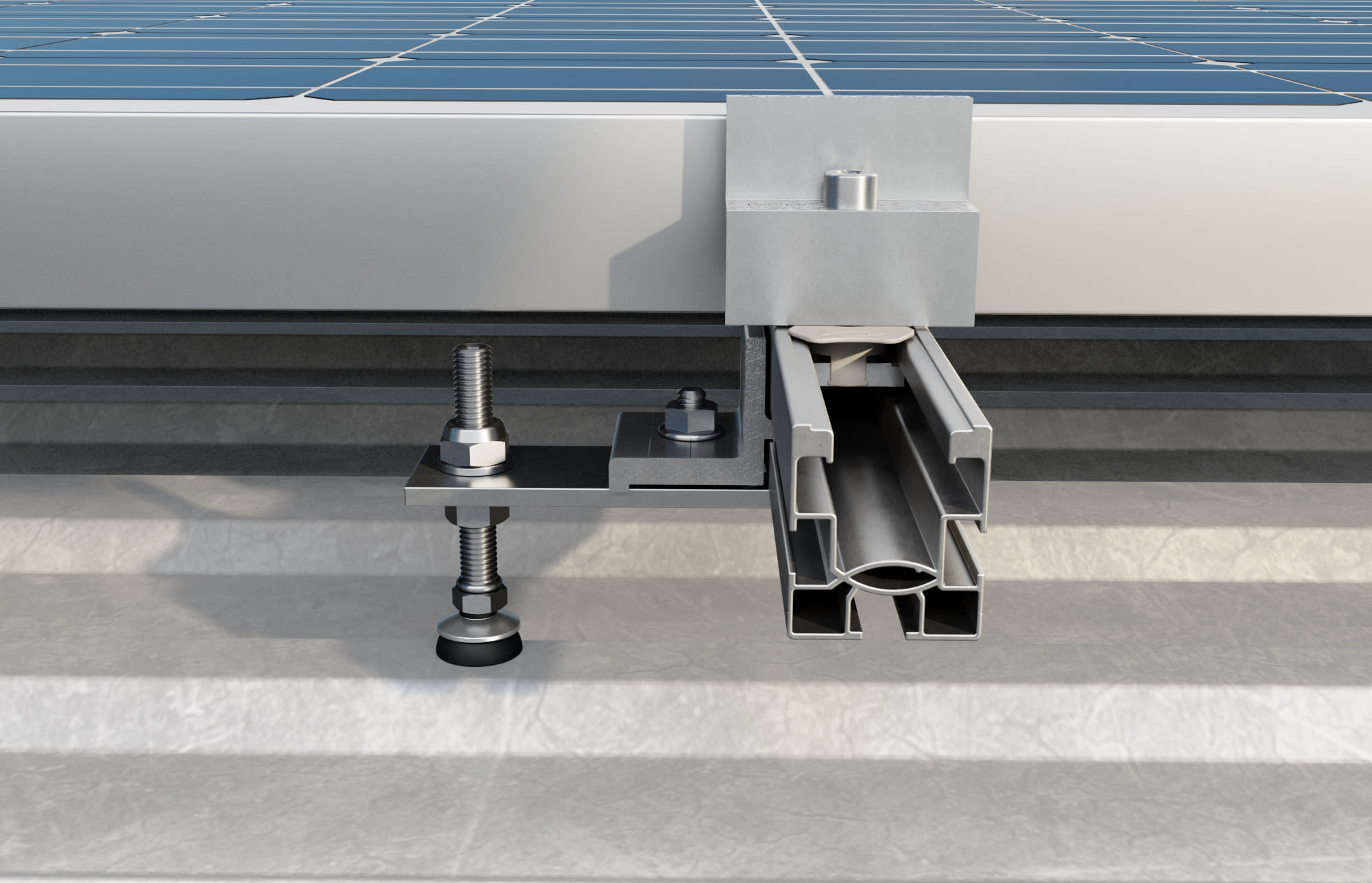

• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.

• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.

• (Opzionale) Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.

• Peso: 0,
• Filettatura: 38,
• Larghezza gancio: M 8,
• ? interno - D - [mm]: 10,
• Larghezza ripiano: 36,
• Certificazione sismica: 36,

• EAN: 8001132711248
• Codice fischer: 571124
