FISCHER - GP 50 FIP 12
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - gancio a occhiello
sistema a vite - altri
Protezione superficiale del tassello - con zincatura galvanica/elettrolitica
ancoraggio - ancoraggio a espansione
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8001132080870
Codice Sacchi
FH00008087
Cod. produttore
00008087
Codice Metel
FIS00008087
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
gancio a occhiello
sistema a vite:
altri
Protezione superficiale del tassello:
con zincatura galvanica/elettrolitica
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Adatto per solaio alveolare:
No
Installazione distanziata:
No
Materiale del tassello:
acciaio
Con collare:
Sì
materiale della bussola:
acciaio
Materiale manica di qualità:
altri
Protezione superficiale della copertura:
con zincatura galvanica/elettrolitica
Fissaggio con utensile di espansione:
No
Installazione push-through:
Sì
Installazione pre-posizionata:
No
Ancoraggio per ponteggi GP Ø 50
Il golfare in acciaio forgiato Ø 50 mm, in abbinamento con l'ancorante meccanico o chimico
Materiali di supporto:
GP-TAM adatto per:
- Calcestruzzo
- Pietra naturale con struttura compatta
GP-FIP adatto per:
- Mattone pieno in laterizio
- Mattone semipieno (perforato verticalmente) in laterizio
- Blocco cavo in calcestruzzo alleggerito
Vantaggi:
- L'elevata capacità portante del golfare ?50 mm in acciaio forgiato a caldo incrementa la sicurezza del fissaggio del ponteggio.
- Lo stelo esagonale del golfare è facilmente serrabile con chiave SW 22.
- L'ancoraggio GP-TAM è costituito dal golfare ?50 mm, corpo espansore TA M, barra filettata, rondella e distanziale. Il golfare può essere ripetutamente installato e smontato utilizzando un nuovo punto di fissaggio.

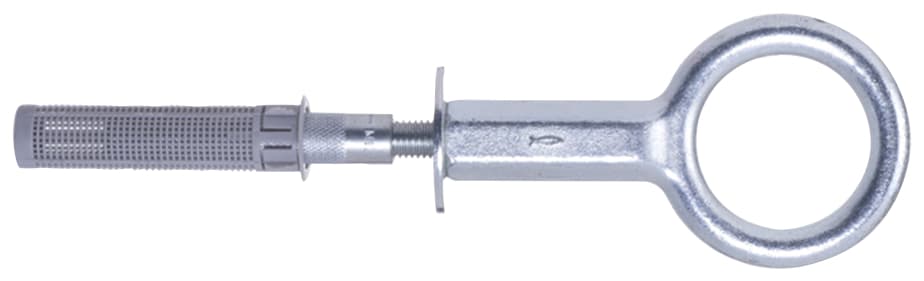

- L'ancoraggio GP-FIP è costituito dal golfare ?50 mm, barra filettata, rondella, bussola internamente filettata FIS¯E¯15¯x¯85¯M¯12 e tassello a rete FIS¯H¯20¯x¯85¯K. Il golfare può essere ripetutamente installato e smontato utilizzando lo stesso punto di fissaggio.
Applicazioni:

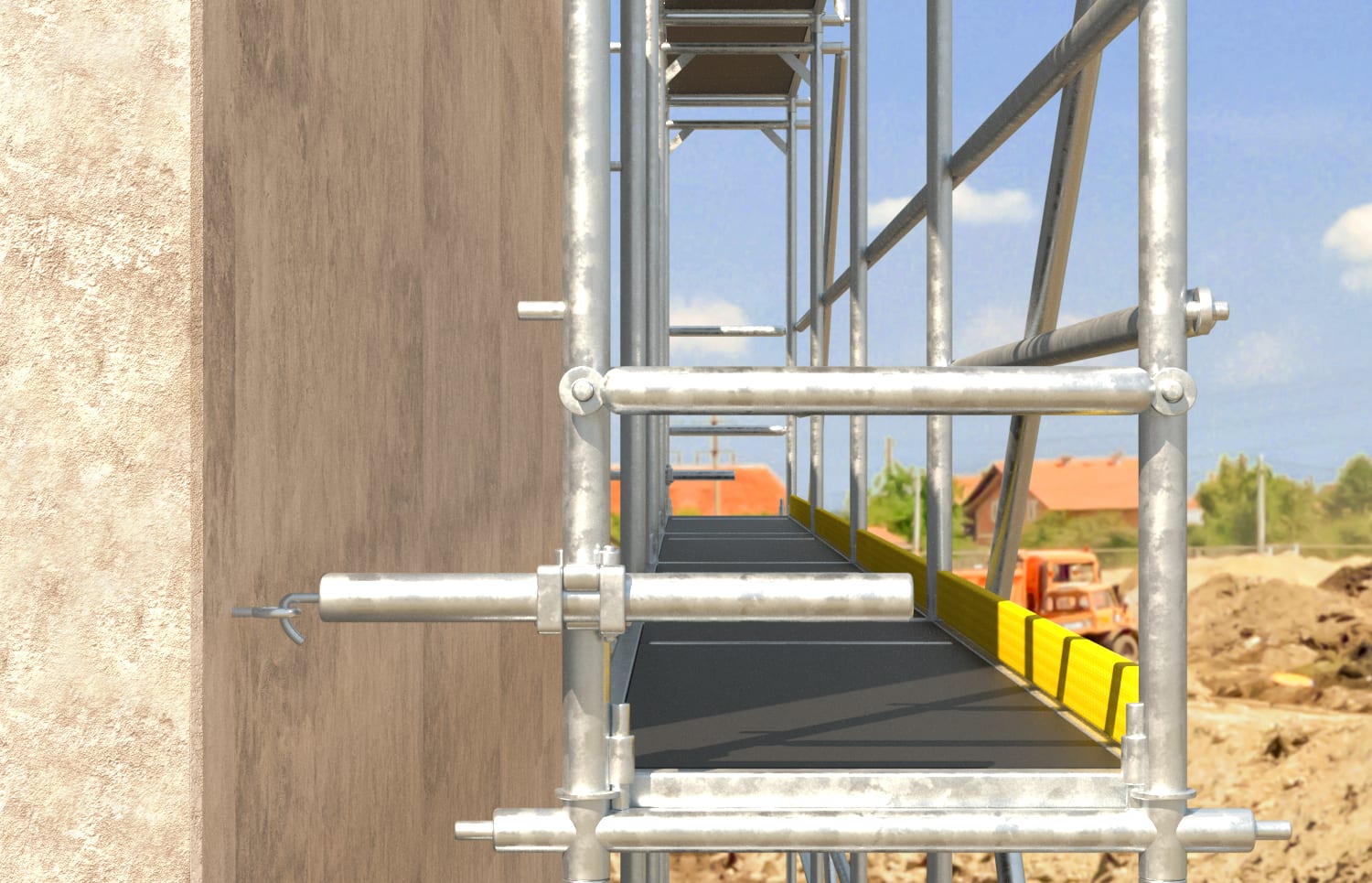

- Ponteggi di facciata
- Funi
- Catene
Funzionamento:
- Primo utilizzo: inserire l'ancoraggio per ponteggi GP-TAM nel foro e avvitare lo stelo esagonale del golfare fino alla completa espansione dell'ancoraggio. Per GP-FIP inserire il tassello a rete nel foro e iniettare la resina a partire dal fondo. L'inserimento a rotazione dell'ancoraggio provoca la fuoriuscita della resina attraverso la struttura a graticcio del tassello a rete.
- Utilizzo successivo: per GP-TAM svitare il golfare e applicare un nuovo corpo espandente TA M (disponibile separatamente), l'ancoraggio per ponteggi GP-TAM è nuovamente pronto all'uso. Per GP-FIP svitare il golfare con barra filettata e riutilizzarli con una nuova bussola filettata interamente e un nuovo tassello a rete.
- Non idoneo per altalene, amache, ecc.
Specifiche tecniche:
- Profondità foro min - h1 - [mm]: 95,
- Profondità di ancoraggio effettiva min - hef - [mm]: 85,
- Lunghezza utile - tfix - [mm]: 100,
- Chiave di serraggio - SW - [mm]: 22,
- Larghezza occhiolo: 74,
- Spessore occhiolo: 12,
- ? occhiolo: 50,
- Lunghezza occhiolo: 140,
- Diametro foro - d0 - [mm]: 20,
- EAN: 8001132080870
- Codice fischer: 8087
