FISCHER - FIF-CN II 8/200

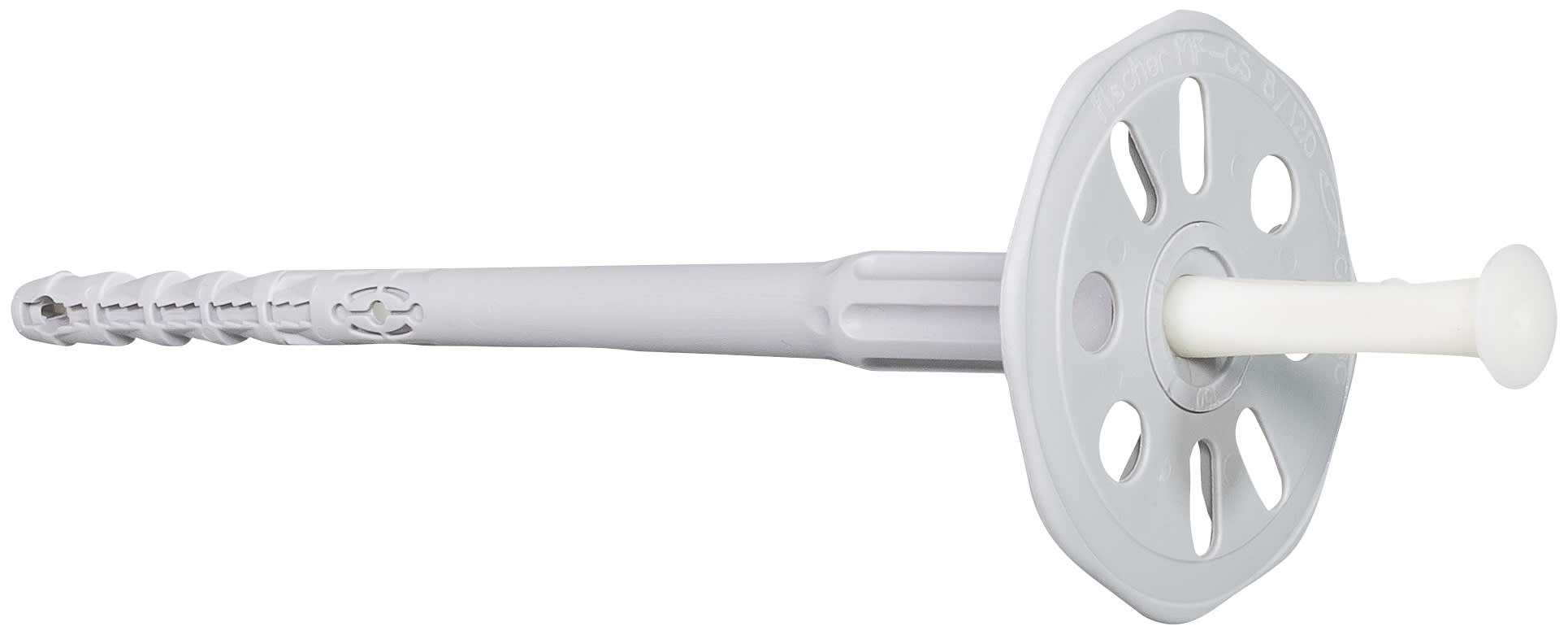

Fissaggio a percussione FIF-CN II
Il fissaggio a percussione ad alte prestazioni per sistemi compositi di isolamento termico esterno (ETICS) con spina composita

• A: Calcestruzzo
• B: Mattone pieno in laterizio
• C: Mattone semipieno (perforato verticalmente) in laterizio
• D: Blocco cavo in calcestruzzo alleggerito
• E: Calcestruzzo aerato autoclavato (calcestruzzo cellulare)

• Il FIF-CN II, grazie alla punta in acciaio della spina composita, assicura elevati carichi per le azioni a trazione.
• La ridotta profondità di ancoraggio di 35 mm riduce i tempi di foratura.
• La spina composita in acciaio-plastica, assicura il taglio termico pressochè totale garantendo al contempo le prestazione di carico.
• La zona di compressione nel gambo, posizionata sopra la zona di espansione, consente al disco di non incassarsi nel pannello isolante in fase di percussione.
• Espansione asimmetrica per un’applicazione ottimizzata su materiali forati.
• Il disco aderisce perfettamente all’isolamento grazie al suo spessore di solo 2,5 mm. Questo permette l’applicazione economicamente vantaggiosa di strati di rasatura sottili.
• Può essere combinato con i dischi di ritegno DT 90, DT 110 e DT 140 per materiali isolanti molto soffici.
• Per spessori di materiali di isolanti fino a 340 mm.

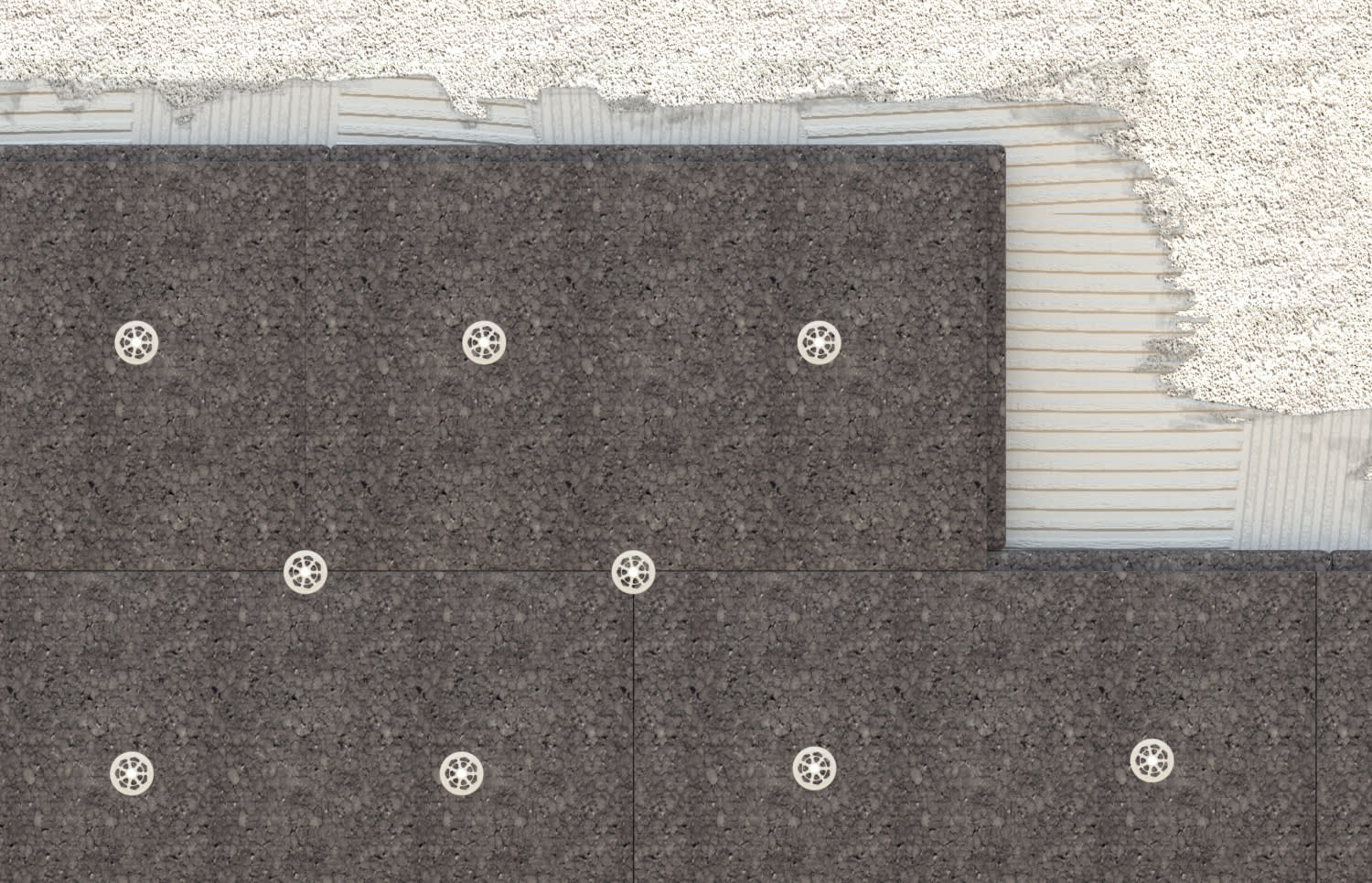

• Fissaggio di pannelli di sistemi compositi di isolamento termico esterno (ETICS) su calcestruzzo e muratura
• Installazione a filo superficie in materiali di sistemi compositi di isolamento termico (ETICS), per esempio polistirene e lana minerale

• Il fissaggio è idoneo per installazione passante.
• Installazione semplice e veloce a percussione.
• Gli strati non portanti come l’adesivo e l’intonaco esistente devono essere inclusi nella lunghezza utile massima.
• Per foratura in muratura forata si consiglia l’utilizzo della punta SDS Plus 8/100/400 (vedi pag. 633) dotata di placchetta al carburo affilata e attacco SDS Plus a geometria ottimizzata per la riduzione dell’impatto in caso di foratura a rotopercussione.

• Profondità di ancoraggio min - hnom (hv) - [mm]: 35,
• ? disco: 60,
• Diametro foro - d0 - [mm]: 8,
• Lunghezza fissaggio - l - [mm]: 248,
• Lunghezza utile max [A,B,C / D,E] - tfix - [mm]: 210/190,
• Profondità foro min [A,B,C / D,E] - h1 - [mm]: 45/65,
• Conducibilità termica: 0,
• Dimmensioni piatto inferiore: 0,

• EAN: 4048962329988
• Codice fischer: 546450
