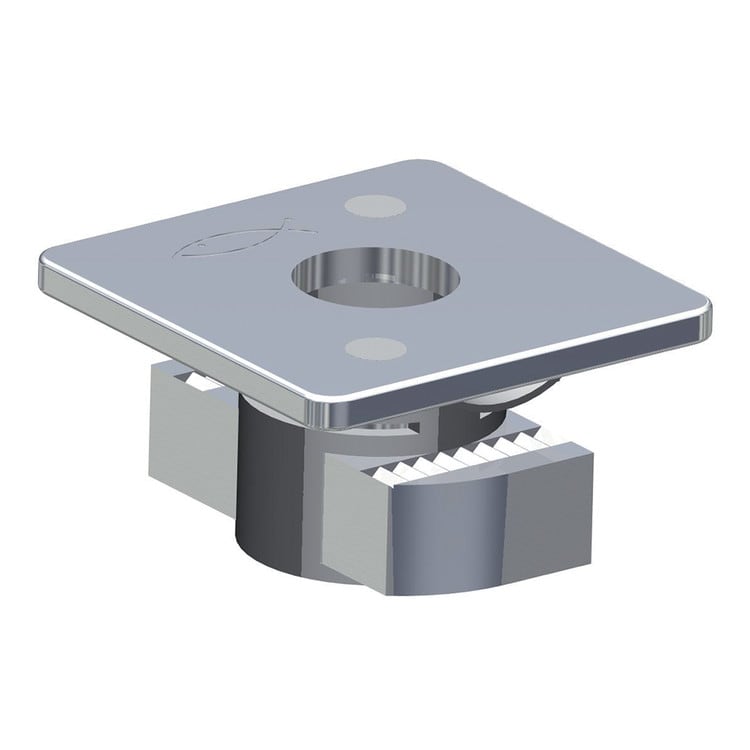

FISCHER - FCN CLIX M 10

Dado ad aggancio preposizionabile FCN Clix M
Dado per il collegamento semplice e rapido nei profili FUS

Vantaggi:

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

>Proprietà

• Materiale: Acciaio S235 JR (materiale n° 1.0037) secondo DIN EN 10025, plastica Nylon PA6
• Zincatura: Zincatura a freddo, min 5 µm

Applicazioni:

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate.
• FCN Clix M è idoneo per connettere i collari per tubi tramite spine filettate.

Specifiche tecniche:

• Per profilo: Tutti i FUS,
• Filettatura - A - : M 10,
• Coppia di serraggio per vite classe 4.6 - Tinst - [Nm]: 15,
• Spessore - S - [mm]: 8,
• Carico max raccomandato a trazione per FUS 2,0 mm: 5.0,
• Carico max raccomandato a trazione per FUS 2,5 mm: 8.0,
• Report di prova al fuoco: relevant,

Riferimenti:

• EAN: 4048962062496
• Codice fischer: 504346
